Detektor napätia Sonel WMPLMPI540PVIRM1

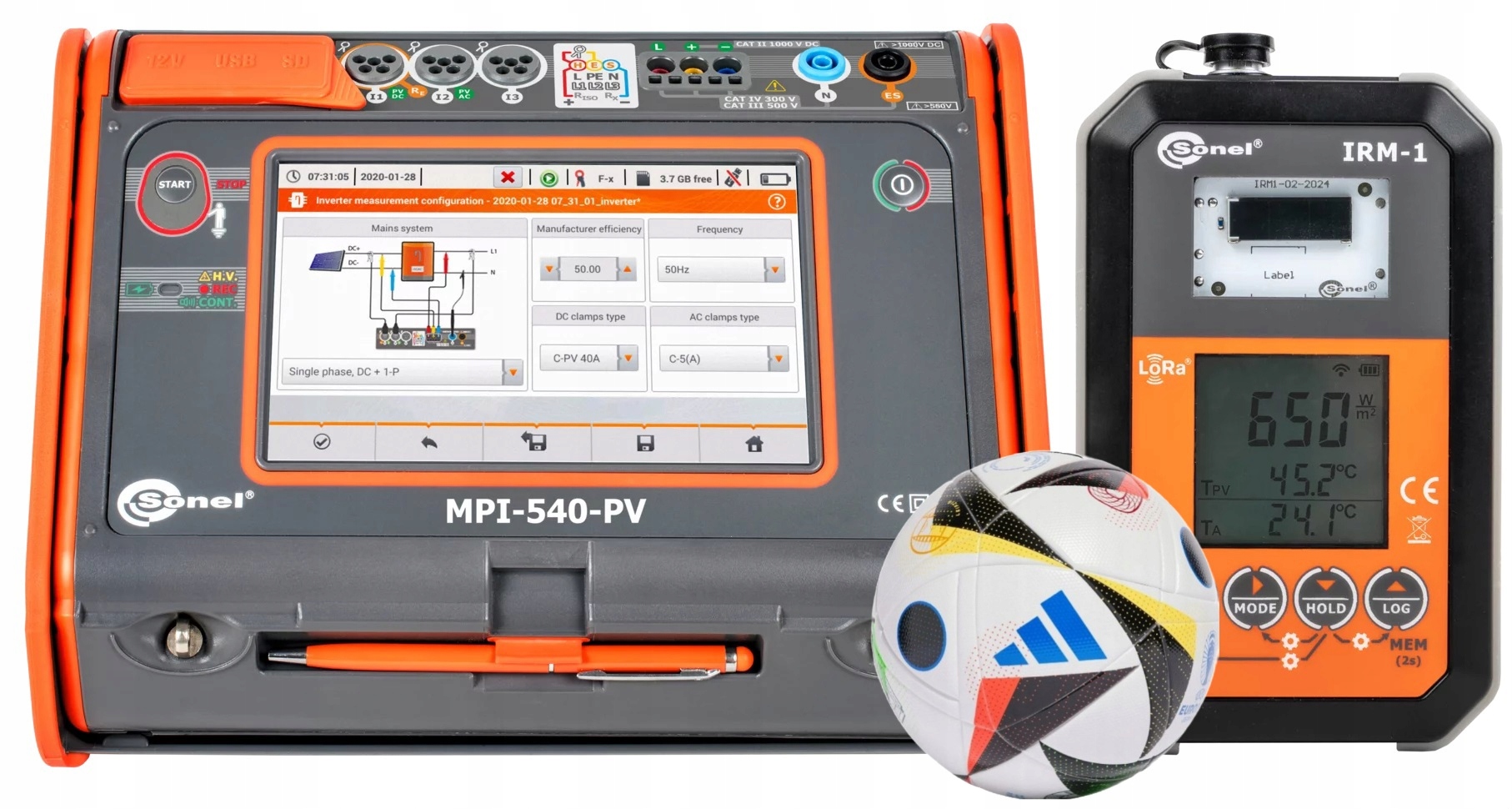

SONEL MPI-540-PVS + IRM-1 (SET OBSAHUJE VŠETKY ŠTANDARDNÉ PRÍSLUŠENSTVO)

ZADARMO FOOTBALL EURO2024

MPI-540-PVS (verzia START) - neobsahuje 3 ks ohybných klieští F-3 A.

Multifunkčné meranie elektrických a fotovoltaických inštalačných parametrov s ohybnými svorkami a solárnou meracou súpravou MPI-540-PVS Solárna (Certifikát kalibrácie v sade), katalógový index: WMPLMPI540PVSIRM1

Autorizovaný distribútor spoločnosti SONEL - ZÍSKATE PODPORU, USTAVENIE NÁKUPU KOMPLETNÉHO ZARIADENIA A ODBORNÉ PORADENIE.

1. Multifunkčný merač parametrov elektrických inštalácií Sonel MPI-540-PV

Multifunkčný merač parametrov elektrických inštalácií Sonel MPI-540-PV je pokročilý nástroj vytvorený špeciálne na meranie parametrov fotovoltaických inštitúcií. Pomocou jedného zariadenia je možné vykonať celý rad skúšok na strane DC a AC v súlade s pokynmi normy PN-EN 62446. Okrem toho Sonel MPI-540-PV slúži aj na vykonávanie všetkých meraní slúžiacich na určenie stavu bezpečnosti domácich, ako aj priemyselných elektrických inštalácií.Prezentovaný merač je zariadenie s pokročilými možnosťami, určené pre odborníkov pôsobiacich v oblasti inštalácie a elektrotechniky.

Počas merania parametrov fotovoltaickej inštalácie, meradlo automaticky prepočítava parametre na referenčné podmienky STC (Standard Test Conditions). Meranie napätia, prúdov a výkonu na strane AC a DC meniča umožní overiť jeho účinnosť. Po prenose údajov uložených v pamäti meradla do programu Sonel PE6, je možné vygenerovať správu o skúškach parametrov PV inštalácií.

S ohľadom na automatizáciu merania, Sonel MPI-540-PV bol dodatočne obohatený o funkciu testovania ističov v režime Auto. Prístroj má tiež predprogramované výrobcom meracie sekvencie (tzv. autotesty), ktoré môžu byť v prípade potreby rozšírené o vlastné sekvencií. Možnosti a funkčnosť meradla ešte rozšíri vhodne zvolené príslušenstvo, napr. vo forme adaptéra AutoISO-1000C, ktorý umožňuje automatické meranie izolačného odporu 3-, 4- a 5-žilových vodičov.

Oveľa viac ako multifunkčný merač

• Najväčší dotykový panel na trhu (7”) – výnimočná ergonómia a jednoduchá obsluha
• Vyberateľná karta microSD – jednoduché rozšírenie pamäte
• Li-Ion batéria – dlhšia životnosť meradla
• Meranie fotovoltaických zariadení podľa EN 62446
• Spolupráca s meračom slnečného svitu a teploty
• Správa o skúškach fotovoltaických zariadení po prenose údajov do programu Sonel Pomiary Elektryczne
• Trojfázový záznamník parametrov elektrickej siete – pokročilá diagnostika kvality napájania
• Načítanie údajov o aktuálnych parametroch siete – okamžité vyhodnotenie testovaného zariadenia
• Parametre merané v triede S podľa EN 61000-4-30 – vysoká presnosť merania
• Kalkulačka energetických strát – rýchla diagnostika potenciálnych úspor
• Meranie všetkých parametrov ochrany pred elektrickým prúdom – jeden prístroj namiesto niekoľkých
• Rýchle meranie skratovej slučky s RCD bez vypnutia (do niekoľkých sekúnd) – úspora času
• Autotesty – možnosť vykonávať automatické merania v sekvencii – zjednodušenie merania
• Rýchla cesta od merania k reportu – šetrí čas

Vlastnosti

Kombinuje meracie schopnosti niekoľkých prístrojov a zároveň poskytuje rovnako dobrú presnosť.

Prístrojom MPI-540-PV je možné vykonávať merania fotovoltaických zariadení podľa normy PN-EN 62446:

• kontinuita ochranných spojení,
• odpor uzemnenia,
• izolačný odpor na strane DC,
• napätie otvoreného obvodu UOC,
• skratový prúd ISC,
• prevádzkové prúdy a výkony na strane DC a AC,
• účinnosť meniča.

MPI-540-PV dokáže zaznamenávať parametre kvality elektrickej energie 50/60 Hz v triede S podľa normy EN 61000-4-30:

• napätia L1, L2, L3 – priemerné hodnoty v rozsahu do 500 V,
• prúdy L1, L2, L3 – priemerné hodnoty, meranie prúdu v rozsahu do 3 kA (v závislosti od použitých prúdových klieští),
• frekvencia v rozsahu 40 Hz – 70 Hz,
• aktívny výkon (P), pasívny výkon(Q), zdanlivý výkon (S),
• účinník výkonu (PF), cosφ, tgφ,
• harmonické (až do 40-tej v napätí a prúde),
• harmonický koeficient THD pre prúd a napätie,
• záznam udalostí pre prúd a napätie,
• Tok energie – 4 kvadranty.

Prístrojom MPI-540-PV je možné vykonať všetky merania prijímačov elektrických inštalácií podľa platných predpisov:

• impedancia skratovej slučky (aj v obvodoch s RCD),
• parametre ističov RCD,
• izolačný odpor,
• uzemňovací odpor (4 metódy merania + meranie odporu uzemnenia),
• kontinuita ochranných a vyrovnávacích spojení,
• intenzita osvetlenia,
• skúška sekvencie fáz,
• Skúška smeru otáčania motora.

2. Merač slnečného žiarenia a teploty Sonel IRM-1

IRM-1 je malý, ale nenahraditeľný pri skúmaní fotovoltaických zariadení. Meraním hodnôt slnečného žiarenia a teploty panelov a okolia poskytuje potrebné údaje na výpočet výsledkov pre podmienky STC. Vstavaný záznamník s pamäťou 5000 záznamov umožňuje použitie prístroja ako nástroja v procese návrhu fotovoltaického zariadenia, ako aj na diagnostiku problémov so zatienením panelov.

Vlastnosti

• Meranie slnečného svitu a teploty.
• LoRa rozhranie pre komunikáciu s nadradeným meračom – dosah oveľa väčší ako Bluetooth!
• Automatická synchronizácia údajov s nadradeným meracím prístrojom s funkciou reSYNC.
• Vstavaný kompas a snímač sklonu.
• Vstavaný záznamník, ktorý možno použiť na zaznamenávanie slnečného svitu pred výstavbou fotovoltaických zariadení, ako aj na meranie tieňovania existujúcich zariadení.
• Veľká pamäť merania: 999 buniek vyrovnávacej pamäte a 5000 záznamov dataloggeru na vyplnenie pamäti (jednorazový záznam) s možnosťou prepísania (priebežné zaznamenávanie).

Merané parametre:

• Intenzita slnečného žiarenia (ožiarenosť) vo W/m2 alebo BTU/ft2h.
• Teplota fotovoltaického panelu v °C alebo °F.
• Teplota okolia v °C alebo °F.
• Uhol sklonu panelov.
• Orientácia panelov vďaka zabudovanému kompasu.
