SONEL MPI-502F

✅ Multifunkčný merač parametrov elektrických inštalácií Sonel MPI-502F je unikátny model ručného meradla, ktorý slúži na vykonávanie presných meraní parametrov elektrických inštalácií.

✅ Pomocou tohto prístroja je možné vykonávať základné merania rôzneho druhu vrátane merania Parametre skratovej slučky, meranie odporu ochranných spojov a kompenzácie, a tiež štúdia Prerušovače prúdu typu AC a A.

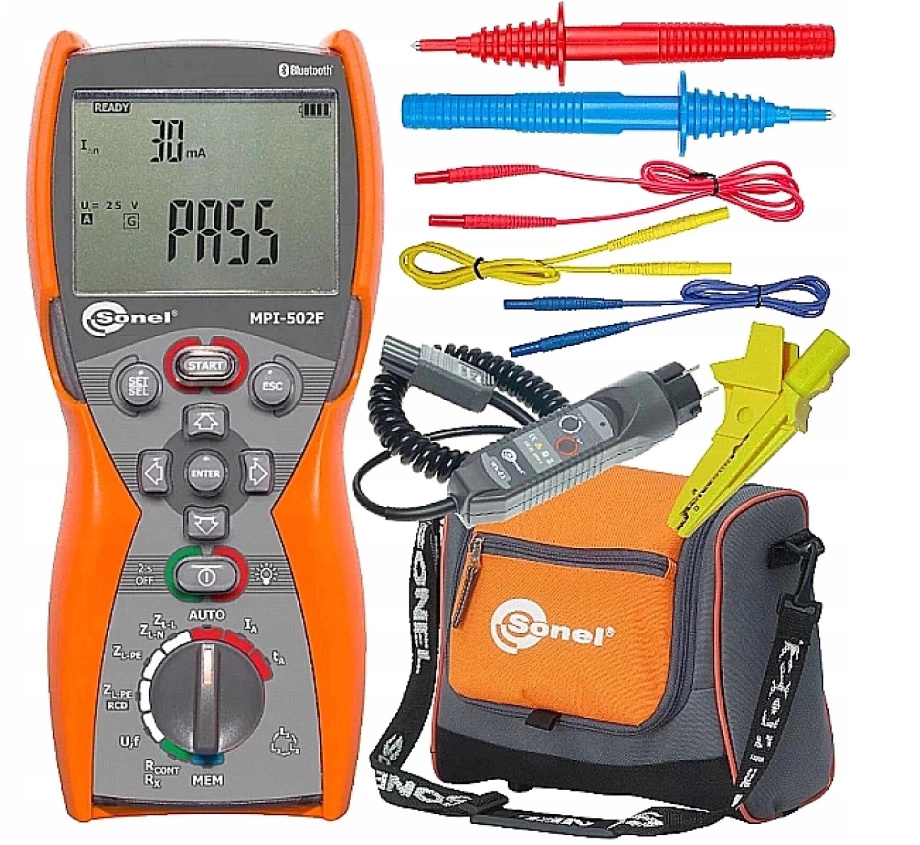

Príslušenstvo v balení:

• 1. vyd. Merací prístroj MPI-502F
• 1. vyd. Adaptér WS-03 na spúšťanie merania (zástrčka UNI-Schuko)
• 3. vyd. 1,2 m kábel (banánové zástrčky) červená / modrá / žltá
• 2. vyd. Čepeľová sonda 1 kV (banánový konektor) červená / modrá
• 1. vyd. Popruhy na meradlo (typ M-1)
• 1 ks. Držiak - závesný kryt M-1
• 1. vyd. Puzdro M-6
• 1. vyd. Krokodíl 1 kV 20 A žltá
• 4. vyd. Alkalická batéria 1,5 V AA, LR6

Vlastnosti:

✅ Kontrola správnosť Pripojenie kábla PE pomocou dotykovej elektródy.

✅ Meranie Napätie (0...500 V) i frekvencia sieť.

✅ Pamäť 990 výsledkov.

✅ Bezdrôtové Prenos dát do počítača.

✅ Podsvietené Tlačidlá.

Meranie parametrov skratovej slučky:

• Meranie impedancie skratovej slučky v sieťach s menovitým napätím: 220/380 V, 230/400 V, 240/415 V s frekvenciami 45...65 Hz, rozsah pracovného napätia: 180...460 V
• Indikácie odporu skratovej slučky R a Reaktancie X
• Meranie impedancie skratovej slučky 15 mA Bez vypínacích ističov
• Maximálny merací prúd: 7,6 A (pri 230 V), 13,3 A (prí 400 V)

Skúška ističov typu AC, A:

• Meranie ističov Okamžité diferenciálne ističe, krátkodobé a selektívne S menovitým rozdielovým prúdom 10, 15, 30, 100, 300, 500 mA
• meranie prúdu Oslobodenie AI a čas Operácie tA pre prúdy 0,5 palca, 1 palca 2 palce, 5 palcov
• Meranie RE a UB bez RCD
• Rozšírená funkcia AUTO meranie RCD, s možnosťou merania ZL-PE malý prúd
• Meranie IA a Ta s jedným ťahom RCD

Meranie odporu ochranných a vyrovnávacích spojov

• Meranie kontinuity ochranných spojení ±200 mA podľa normy PN-EN 61557-4
• Automatická kalibrácia meracích káblov - možnosť použitia ľubovoľných drôtov
• Meranie odporu Nízky prúd so zvukovým signálom

Technické údaje:

Bezpečnosť a podmienky používania:

• Meracia kategória podľa EN 61010: IV 300 V, III 600
• Stupeň ochrany: IP67
• Typ izolácie podľa PN-EN 61010-1 a IEC 61557: Dvojlôžková
• Rozmery: 220 × 102 × 61 mm

Pamäť a komunikácia:

ĎALŠIE INFORMÁCIE:

Výrobok spĺňa požiadavky EMC (emisie pre priemyselné prostredie) podľa noriem: PN-EN 61326-1 PN-EN 61326-2-2

• Pamäť výsledkov: 990 buniek, 10 000 záznamov
• Prenos výsledkov: Bluetooth

< ul>< ul>

Rozbalenie Sonel MPI-502F

• Odkaz na video https://www.youtube.com/watch?v=4de5YrfzUvw

Popis funkcií meradla

1- Meracia zásuvka

2- elektróda hmatová

3- SET/SEL

• Vstup do nastavení meradla
• výber číslice na zmenu

4-Presunúť/vybrať

• doprava/doľava, hore/dole

5- Zapnutie meradla (krátko stlačte)

• Vypnutie meradla (stlačte a podržte)
• Podsvietenie obrazovky (krátko stlačte)

6- Otočný spínač meracích funkcií

7- Schválenie Výber

8- ESC-

9- Spustenie postupu merania

• Návrat na predchádzajúcu obrazovku
• Ukončenie funkcie

< ul>< ul>

Špecifikácia

Označenie v tabuľke

• A- Meracie funkcie
• B- Rozsah merania
• C- Rozsah zobrazenia
• Rozlíšenie
• E- Presnosť

1- Impedancia skratovej slučky

• 1.1- Skratová slučka ZL-PE, ZL - N, Zl-L
• 1.2- Skratová slučka ZL-PE v režime RCD

2- Meranie parametrov ističov RCD

• 2.1- Test vypnutia RCD a meranie času činnosti tA merací prúd 0,5 In, 1 In,2 In,5 in
• 2.2- RCD všeobecného typu a krátkodobý
• 2.3- RCD selektívny

3- Meranie pracovného prúdu RCD IA merací prúd 0,3 In…2,0 In

• 3.1- pre sínusový diferenciálny prúd (typ AC)
• 3.2- pre diferenciálny prúd 1-smerové a 1- smerový s nadáciou 6 mA jednosmerný prúd (typ A)

4- Odpor ochranných a vyrovnávacích vodičov

• 4.1- Meranie kontinuity ochranných a vyrovnávacích pripojení s prúdom 200 mA
• 4.2- Meranie odporu s malým prúdom

< ul >

Porovnanie MPI520 / MPI-507 / MPI-506 / MPI-502F

Označenie v tabuľke

1. Typ displeja
2. Meranie odporu uzemnenia
3. Testovanie vozidiel
4. Kalkulačka straty
5. Meracie napätie [V]
6. Meranie striedavého prúdu [A]
7. Zásilnenie
8. Prenos
9. PAMÄŤ
10. Meranie izolačného odporu
