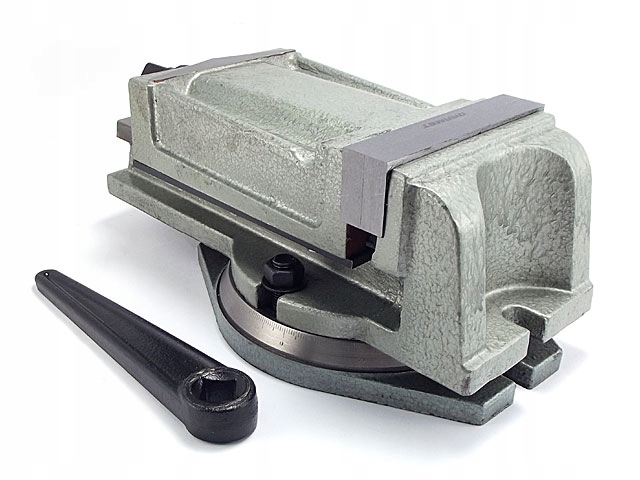

Imadło maszynowe obrotowe 160 mm do frezarki - FQ160/125

Producent: DARMET

Właściwości i zastosowanie:

• Imadło wyposażone w obrotnicę z podziałką 360° co 1°.
• Korpus wraz ze szczęką ruchomą wykonany z wysokojakościowego żeliwa.
• Śruba pociągowa zabezpieczona od góry przed zanieczyszczeniami i wiórami.
• Możliwy demontaż podstawy obrotowej.
• Rowek wzdłużny pod kamienie wykonany w obrotnicy oraz korpusie imadła.
• Do zamocowania imadła na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących.
• Stosowane podczas pracy na szlifierkach, frezarkach, wiertarkach.
• Przy wymianie wkładek szczękowych należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności.
• W celu zamocowania przedmiotu obrabianego powyżej korpusu imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych.
• Precyzyjnego ustalenia pozycji imadła na stole z rowkami T-eowymi dokonuje się przy pomocy szlifowanych wpustów.

Wyposażenie:

• imadło - 1 szt.
• korba - 1 szt.
• kamienie ustalające czernione ze śrubami - 2 szt.
• śruba mocująca z podkładką i nakrętką - 4 szt.

Dane techniczne:

• S: 160 mm
• amax: 125 mm
• h: 52 mm
• H1: 124 mm
• H: 159 mm
• A: 220 mm
• Lmin: 422 mm
• L1: 391 mm
• D (szerokość rowka pod kamienie): 18 mm
• Szerokość kamieni ustalających: 18 mm
• Waga: 36,0 kg
