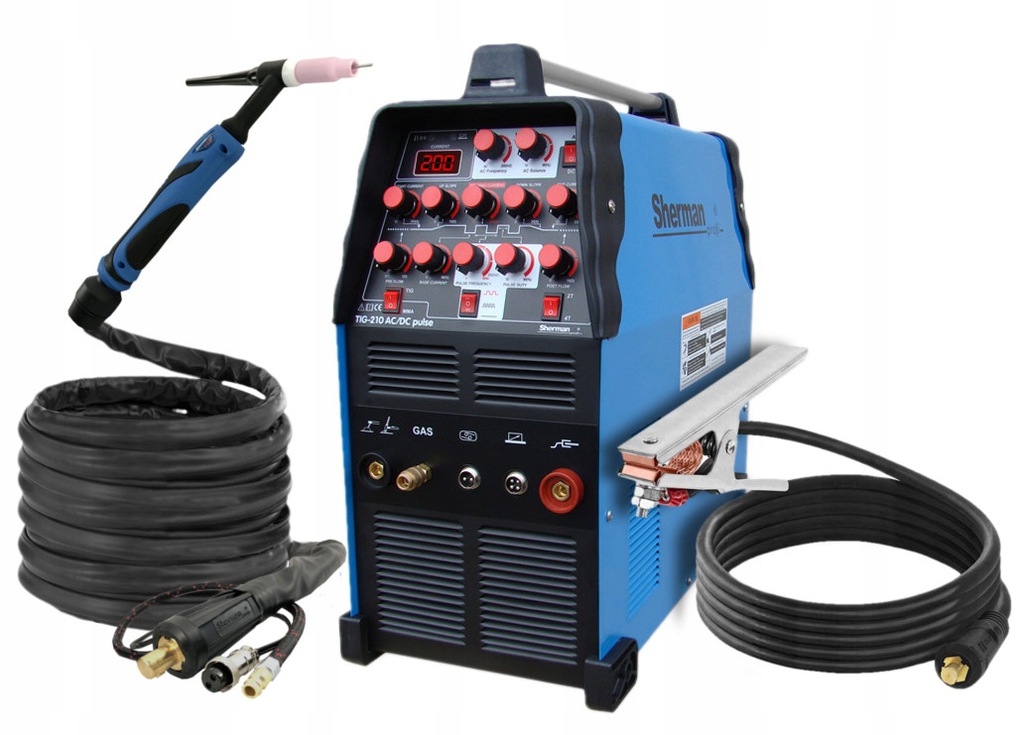

SHERMAN TIG 210 AC/DC

Marka: SHERMAN | Metody spawania: TIG AC/DC, MMA | Zasilanie: 230V | Prąd spawania: 200A | Sprawność: 60%

Spawarka TIG 210 AC/DC pulse jest urządzeniem inwertorowym wykonanym w technologii IGBT. Służy do spawania ręcznego prądem stałym oraz przemiennym metodą TIG oraz prądem stałym elektrodą otuloną (metoda MMA).

W szerokim zakresie znajduje zastosowanie zarówno przy pracach produkcyjnych, jak i usługowych. Przeznaczone jest do pracy w pomieszczeniach zamkniętych i zadaszonych.

Spawarka umożliwia pełną regulację i sterowanie wszystkimi parametrami spawalniczymi charakterystyki łuku oraz pulsu.

Posiada zajarzanie HF, funkcję 2T/4T i wyświetlacz wskazujący prąd spawania. Urządzenie charakteryzuje się doskonałymi właściwościami spawalniczymi, polecane jest szczególnie dla profesjonalistów.

W komplecie znajduje się uchwyt do spawania metodą TIG chłodzony gazem oraz przewód masowy z zaciskiem kleszczowym.

FUNKCJE ORAZ ZALETY URZĄDZENIA

• HF - spawanie elektrodą wolframową w osłonie gazów ochronnych z łukiem pilotującym (bezdotykowy)
• Tryb pracy 2T/4T - w trybie dwutaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przełącznikiem. Zwolnienie przełącznika spowoduje zakończenie spawania. W trybie czterotaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przełącznik i prowadzić spawanie ze zwolnionym przełącznikiem. Ponowne wciśnięcie przełącznika spowoduje zakończenie spawania.
• Technologia IGBT - podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane wtechnologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz
• Prąd początkowy - prąd pojawiający się w obwodzie po wciśnięciu przycisku w rękojeści uchwytu. Im wyższy prąd początkowy, tym łatwiej zajarzyć łuk. Jednak podczas spawania cienkich blach zbyt wysoka wartość prądu początkowego może prowadzić do upalania blachy. W niektórych trybach spawania prąd nie rośnie w celu podgrzania spawanego elementu.
• Prąd krateru - prąd stosowany w niektórych trybach spawania, kiedy łuk nie jest wygaszany od razu po fazie opadania prądu spawania. Pozwala na wypełnienie krateru a końcu spoiny.
• Prąd podstawy – prąd odpowiedzialny za podtrzymanie procesu spawania, dolna wartość impulsu prądu. Ułatwia kontrolę ilości ciepła wprowadzanego do materiału.

• Częstotliwość pulsu – częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy.
• Szerokość pulsu – czas trwania impulsu, pozwala na regulację głębokości wtopienia. Wzrost szerokości zwiększa głębokość wtopienia, zmniejszenie ogranicza ilość ciepła wprowadzanego do materiału, zmniejszając ryzyko przepalenia cieńszych blach lub mniejszych elementów.
• Czas przedwypływu gazu - czas od wciśnięcia przycisku w rękojeści uchwytu do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s aby dostarczyć gaz osłonowy do wylotu dyszy palnika. w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej . W przypadku dłuższego przewodu doprowadzającego gaz z butli czas przedwypływu powinien być dłuższy.
• Czas powypływu gazu - czas od wygaszenia łuku do zamknięcia zaworu gazowego. w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej. Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.
• Czas narastania prądu - czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.
• Czas opadania prądu - czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.
• Częstotliwość prądu AC – funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny, lepsze skupienie łuku
• Balans prądu AC – Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej. Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.
• MMA - możliwość spawania elektrodą otuloną

PARAMETRY TECHNICZNE

• Napięcie zasilania AC 230V ±10% 50Hz
• Maksymalny pobór mocy 4,6 kVA
• Znamionowy prąd spawania / cykl pracy MMA: 180 A / 60%; TIG 200 A / 60%
• Znamionowe napięcie w stanie bez obciążenia 70 V
• Maksymalny pobór prądu 36,5 A
• Zabezpieczenie sieci 25 A
• Masa (bez osprzętu) 15 kg
• Wymiary 510 x 235 x 510 mm
• Stopień ochrony IP21

ZAKRESY REGULACJI PARAMETRÓW

• Przedwypływ gazu 0,1 – 1 s
• Powypływ gazu 0 – 15 s
• Narastanie prądu 0 – 10 s
• Opadanie prądu 0 – 25 s
• Prąd początkowy 10 – 200 A
• Prąd spawania: TIG: 10 - 200 A MMA: 10 - 180 A
• Prąd podstawy 5 – 95 % prądu spawania
• Prąd krateru 10 – 200 A
• Częstotliwość pulsu 0,5 – 5 Hz & 10 – 200 Hz
• Szerokość pulsu 10 - 90 %
• Częstotliwość AC 40 – 200 Hz
• Balans AC 10 – 90 %

UCHWYT TIG

• Typ uchwytu T-26
• Maksymalna obciążalność prądowa 200 A
• Chłodzenie gazem
• Przepływ gazu 10-20 l/min
• Zajarzanie łuku Bezstykowe (HF)
• Długość 4 m

WYKAZ CZĘŚCI EKSPLOATACYJNYCH TIG T-26

• Korki: krótki, średni, długi
• Tulejki zaciskowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Łączniki prądowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod łącznik: 10N44/10N45/10N46/10N47/10N48/10N49/10N50
• Izolatory: przedni, laminarny(pod soczewkę)
• Soczewki gazowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod soczewkę: 54N14/54N15/54N16/54N17/54N18
• Elektrody wolframowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm

UWAGA! Części eksploatacyjne nie stanowią standardowego wyposażenie zestawu. Części można zakupić na naszych pozostałych aukcjach.

WYPOSAŻENIE STANDARDOWE

• Uchwyt spawalniczy T-26/4m
• Przewód masowy 2,5m
• Instrukcja obsługi
• Karta gwarancyjna

Pozostałe akcesoria potrzebne do pełnego eksploatowania spawarki takie jak:

• butla z gazem,
• reduktor,
• druty spawalnicze,
• przyłbica,
• rękawice,
• części zamienne uchwytu spawalniczego

można znaleźć u nas na pozostałych aukcjach lub spawarkę w zestawie z podanymi akcesoriami.
