Profesionálna sada:

TIG zváračka WELDER FANTASY LUX TIG 202 AC/DC MMA pulzný bodový zvárač

I ZVAROVACIE PRÍSLUŠENSTVO

Welder Fantasy LUX TIG 202 AC/DC sú mikroprocesorové zváracie zdroje založené na technológii IGBT, ktoré sú vhodné na zváranie uhlíkových, nehrdzavejúcich, kyselinovzdorných ocelí, medi, mosadze, horčíka, titánu a všetkých zliatin hliníka. Intuitívny a ľahko použiteľný ovládací panel s farebným displejom umožňuje rýchle nastavenie všetkých dôležitých zváracích parametrov, ktoré sú potrebné na dosiahnutie požadovaného výsledku.

Zváračka umožňuje pracovať v režimoch:

- TIG jednosmerné vysokofrekvenčné zváranie

- TIG jednosmerné vysokofrekvenčné impulzy

- TIG striedavé napätie

- TIG AC HF pulzné zváranie

- TIG SPOT

- MMA (zváranie opláštenou elektródou)

Technické údaje:

• VŠEOBECNÉ PARAMETRE

- napájacie napätie 230 V

- frekvencia prúdu 50/60 Hz

- ochrana 20 A

- príkon TIG 6,2 kVA

- príkon MMA 9,6 kVA

- trieda izolácie F

- stupeň ochrany krytu IP21S

- rozmery 420 × 180 × 360 mm

- hmotnosť 10,5 kg

• Parametre TIG

- voľnobežné napätie 56 V

- rozsah zváracieho prúdu DC 5 - 200 A

- rozsah zváracieho prúdu AC 5 - 200 A

- pracovný cyklus pre teplotu okolia 40 °C 60% 200 A

- pracovný cyklus pri teplote okolia 40 °C 100% 154 A

- rozsah frekvencie prúdu AC 20 - 250 Hz

- rovnováha AC 20 - 65 %

- štart/koncový plyn v režime AC/DC 0.1 - 10 / 0.5 - 15 r

- počiatočný / koncový prúd v režime DC 5 - 200 A

- počiatočný / koncový prúd v režime AC 5 - 200 A

- DC pulzný základný prúd 20 - 200 A

- AC pulzný základný prúd 20 - 200 A

- frekvencia pulzného prúdu 0,2 - 200 Hz

- pulzná modulácia 1 - 99 %

- čas bodového zvárania 0,5 - 10 s

- funkcia HF oblúka (ionizátor)

• PARAMETER MMA

- rozsah zváracieho prúdu 10 - 160 A

- voľnobežné napätie 60 V

- pracovný cyklus pre teplotu okolia 40 °C 60% 160 A

- pracovný cyklus pri teplote okolia 40 °C 100% 123 A

- priemer zváracej elektródy: 1,6; 2,0; 2,5; 3,2 mm

Vlastnosti zariadenia:

- Kompaktný, kompaktný dizajn

- malé rozmery a nízka hmotnosť

- tranzistory IGBT

- účinnosť 60%

- ľahko použiteľný ovládací panel

- LCD displej zváracích parametrov

- možnosť zvárania metódou TIG DC PULS

- možnosť zvárania metódou TIG AC PULS

- možnosť zvárania metódou MMA

Funkcie zariadenia:

Technologia IGBT - ang. izolovaný bipolárny tranzistor - je moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Kombinuje v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prerušovacím napätím a rýchlosťou prepínania bipolarných tranzistore. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej práce zváracích zariadení.

TIG DC HF - Aby sa úplne eliminovala možnosť kontaminácie zvaru volfrámom, odporúča sa, aby sa elektróda nedotýkala zváraného dielu; na tento účel sa používa bezkontaktné oblúkové zapálenie s využitím vysokofrekvenčných výbojov generovaných ionizátorom zabudovaným do zariadenia.

TIG DC pulzné zváranie - bezkontaktné HF žíhanie pomocou ionizátora v režime TIG DC PULS

TIG AC HF - analógová funkcia umožňujúca zváranie hliníka striedavým prúdom, zapálenie prebieha bezkontaktne prostredníctvom vysokofrekvenčného prúdu generovaného ionizátorom

TIG AC pulzné zváranie - funkcia umožňujúca zváranie hliníkových dielov s malou hrúbkou. Bezkontaktné spájkovanie vďaka použitiu ionizátora.

MMA - metóda, pri ktorej sa používa opláštená elektróda, ktorá pozostáva z kovového jadra pokrytého plášťom. Zvárač podáva elektródu v priebehu jej tavenia do zváraného predmetu tak, aby udržal oblúk konštantnej dĺžky a súčasne posúva jej taviaci sa koniec pozdĺž línie zvárania. Zariadenie umožňuje zváranie so všetkými typmi elektród, napr. zásaditými, celulózovými, rutilovými alebo kyslými.

Bodové zváranie TIG SPOT - zariadenie umožňuje vykonávať pomocné zvarové spoje v režime bodového zvárania časovo obmedzeného v rozsahu 0,5-10 sekúnd.

Výber hrúbky elektródy - prístroj umožňuje výber hrúbky elektródy a tým aj tvar (zaoblenie zaostrenej elektróda pre lepší prenos elektrónov) funkcia určená pre AC prúd.

2T/4T/SPOT - výber režimu prevádzky tlačidla zváracieho úchopového zariadenia v metóde TIG medzi dvojtaktným, štvortaktným, bodovým režimom.

PRE a POST GAS - nastavenie času odtoku plynu pred zapálením oblúka a po zváraní.

Hore a dole - nastavenie stúpania a klesania zváracieho prúdu.

Samozatemňujúca sa prilba

Vysoko kvalitná zváracia prilba s automatickým stmievačom

Samostmievací filter sa automaticky prepína zo stavu rozsvietenia na tmavý stav v okamihu, keď vznikne elektrický oblúk a po ukončení zvárania sa vráti do stavu zosvietenie.

Prilba sa používa ako osobný ochranný prostriedok pri zváraní a rezaní v oblúkovom prúde (TIG, MIG, MAG, MMA).

Vlastnosti zariadenia:

- dvojsenzorový stmievací systém

- zorné pole 93 × 43 mm

- nízka hmotnosť

- ochrana pred UV a IR žiarením

- telo vyrobené z odolného plastu

- plná ochrana tváre a prednej časti krku pred škvrnami

- plné nastavenie výšky a priemeru hlavy operátora

- nastavenie tmavosti systému

- nastavenie citlivosti

- Nastavenie času oneskorenia

- režim brúsenia (GRIND)

- funkcia TEST na kontrolu činnosti filtra

- vymeniteľné napájacie články

Technické údaje:

- aktívne zorné pole 93 × 43 mm

- 4 DIN podsvietený režim

- plynulá regulácia citlivosti

- rozsah stmievania 9-13 DIN

- čas odozvy od svetla k tmavému 1/25000 s

- čas návratu z tmavého na svetlé nastaviteľný 0,15 - 0.8 s

- počet senzorov 2

- prevádzková teplota od -5 do +55 °C

- napájanie lítiová batéria & fotovoltaika

- hmotnosť 450 g

- materiál, z ktorého je vyrobené telo PP

ZVÁRACIE RUKAVICE REFLEX - RED

Zváračská rukavica je určená na ochranu rúk pred rozstrekom roztaveného kovu, tepelným žiarením a vysokou teplotou a mechanickými poraneniami.

Rukavice spĺňajú normy:

- EN388: 4,1,3,3

- mechanická ochrana EN12477

- B EN407: 4,1,3,X,4,X

Použitie:

- zvárací priemysel

- automobilový priemysel

- strojársky priemysel

- stavebníctvo

Tlaková fľaša 8l. s bezpečnostným uzáverom

(Prázdne z dôvodu bezpečnosti dopravy)

Tlaková fľaša na technické plyny 8 l. s ventilom na samočinné plnenie.

Tieto fľaše sú úplne nové a majú pracovný tlak 200 bar.

Z DÔVODU BEZPEČNOSTI PRI PREPRAVE FĽAŠE POSIELAME PRÁZDNE, NEPLNÉ PLYNOM!!!

V súlade s článkom 5 ods. 3 zákona z 19. augusta 2011 o preprave nebezpečného tovaru (Z. z. č. 227, pozn. 1367 v znení neskorších predpisov) sa fľaše posielajú prázdne a týmto nepredstavujú bezprostredné nebez pestvo počas prepravy. To zároveň vylučuje vzájomnú zodpovednosť odosielateľa a preberateľa zásielky v prípade kontroly alebo poškodenia fľaše pri preprave vykonanej neoprávnenou osobou, ktorá nie je v súlade s dohodou o ADR.

Podľa čl. 107 bodu 1 uvedeného zákona účastník prepravy nebezpečného tovaru, ktorý poruší povinnosti alebo podmienky vyplývajúce zo zákona alebo z medzinárodných zmlúv záväzných pre Poľskú republiku, podlieha peňažnej pokute od 200 zł do 10 000 zł, s výhradou čl. 113 bodu 2.

Fľaše je možné plniť na predajných miestach technických plynov.

Zváracie príslušenstvo

- Zvárací drôt SG3

Zváracie tyče z medi s prídavkom mangánu a kremíka, určené na zváranie TIG (GTAW) nelegovaných ocelí, ako sú všeobecné konštrukčné ocele, ocele pre tlakové nádoby a lodné ocele a tiež na zváranie jemnozrnných uhlíkovo-mangánových ocelín rovnakého účelu. Priemer drôtu: 2,0 mm.

- Zvárací drôt 308L

Nepokovované tyče odolné voči korózii na zváranie TIG austenitickej chrómniklovej ocele typu 18%Cr, 8%Ni. Spoj OK Tigrod 308LSi má dobrú všeobecnú odolnosť voči korózii. Nízky obsah uhlíka ho robí obzvlášť vhodným pre aplikácie, kde existuje riziko medzikryštalickej korózie. Zvýšený obsah kremíka zlepšuje zváracie vlastnosti, ako je napríklad schopnosť zvlhčovania. Toto spojivo sa široko používa v chemickom a potravinárskom priemysle, ako aj na zváranie potrubí, rúr a kotlov.

- Zvárací drôt AlSi5

OK Tigrod 4043 je jednou z najpoužívanejších zváracích zliatin hliníka. Používa sa pre zliatiny AlMgSi a AlSi s obsahom kremíka do 7%. Neodporúča sa na spájanie eloxovaných dielov. Zliatina nie je tepelne spracovateľná.

- Zvárací drôt AlMg5

AlMg5 je široko používaná zliatina, klasifikovaná ako spojivo všeobecného použitia. OK Tigrod 5356 je zvyčajne vybraný kvôli pomerne vysokej trvanlivosti. Nohy série 5XXX zvárané OK Tigrod 5356, s obsahom uvedeným vyššie 3% Mg a prevádzková teplota nad 65 C sú náchylné k cracku v dôsledku namáhavej korózie. Zliatina nie je tepelne upravená. Súčasné zváranie AC.

- Fľaša reduktor S hodinami a rotametrom

Redukčný ventil s meračom tlaku v tlakovzdušnej fľaši a rotametrom na meranie prietoku plynu. Zariadenie je určené pre plyny: CO2 - oxid uhličitý, ARGON a zmesi týchto plynov. Presný regulátor zabezpečuje presné nastavenie dávky ochranného plynu pri zváraní metódami MIG, MAG.

- Keramické trysky, spojka, objímka

Sada keramických trysiek, spojok a objímok firmy Parker, používaných v zváracích držiakoch typu SGT 17/18/26.

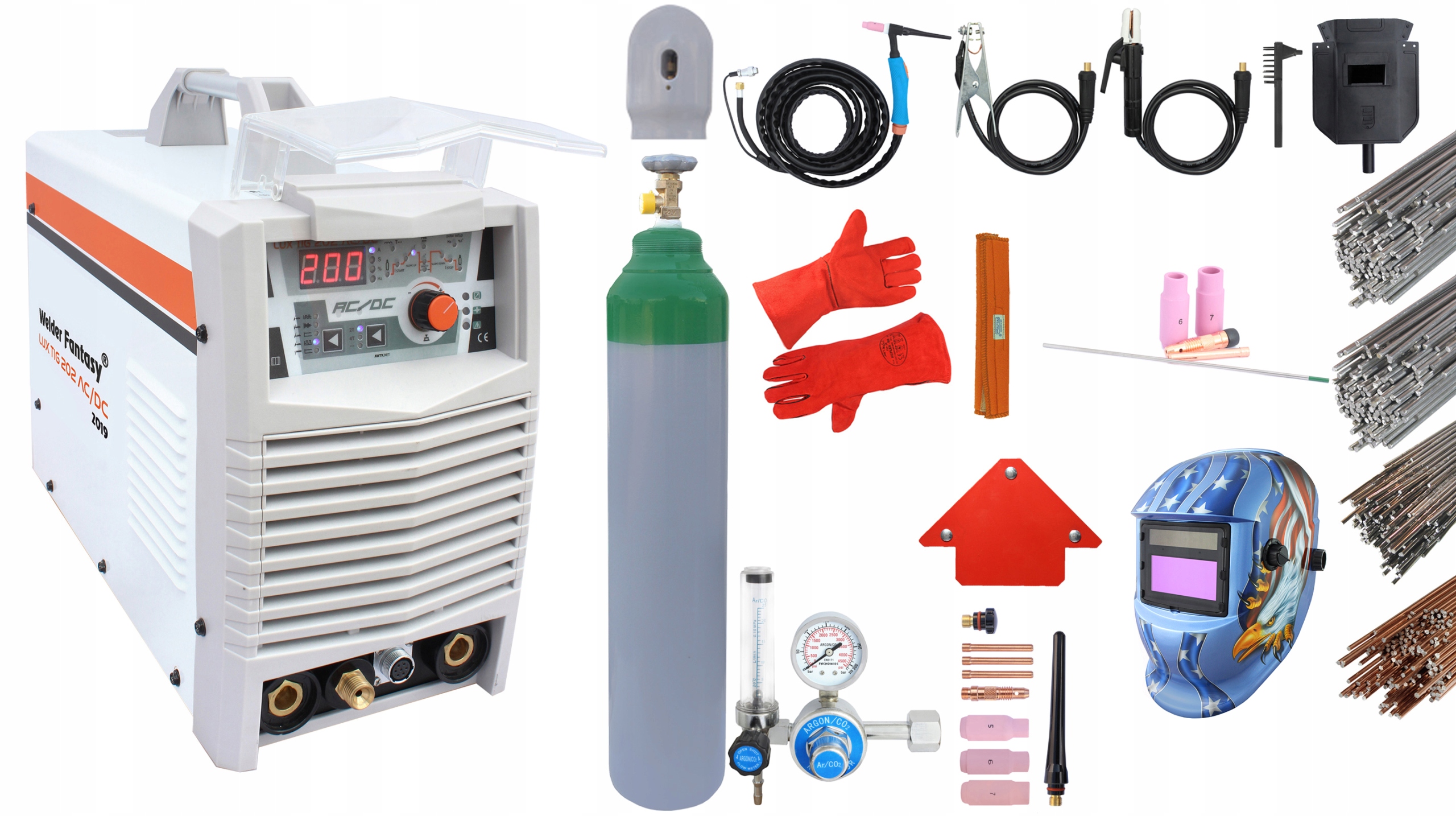

Súprava obsahuje:

- zvárací stroj Welder Fantasy LUX TIG 202 AC/DC

- zvárací držiak TIG typ SRT-17

- držiak elektródy 2 m

- hmotnostný držiak 2 m

- zváracie rukavice

- kefa-kladivo

- magnetický uholník

- zvárací kotúč

- zváracia prilba

- kryt proti potu na prilbu

- redukcia fľaše Argon/CO2

- zvárací drôt oceľový SG3 2.0 mm - 0,1 kg

- zvárací drôt 308L 2.0 mm - 0,1 kg

- zvárací drôt AlSi5 2.0 mm - 0,1 kg

- zvárací drôt AlMg5 2.0 mm - 0,1 kg

- upínacie puzdro

- spojovací prvok

- keramická tryska

- korok krátky

- dlhý korok

- volfrámová elektróda

- tlaková fľaša na technické plyny 8 l.

(prázdny na plnenie z dôvodu bezpečnosti prepravy)

- návod na obsluhu a záručný list
