Vozík je navrhnutý tak, aby prepravoval akýkoľvek typ fotovoltaických panelov na trhu.

• Koľajový rebríkový navijak značky DRABEST je univerzálny a spoľahlivý produkt, ktorý sa odporúča na rýchlu prepravu fotovoltaických panelov. Šetrite čas a náklady na prácu!
• Ľahké rebríkové rámy Vytvárajú modulárny systém, ktorý poskytuje veľa možností konfigurácie.
• Je ovládaná pomocou káblového diaľkového ovládania.

• Pevná konštrukcia Zvárané
• Hliníkové stupne z profilu 28 × 28 mm a priečne nosníky z profilov 82 × 25 mm

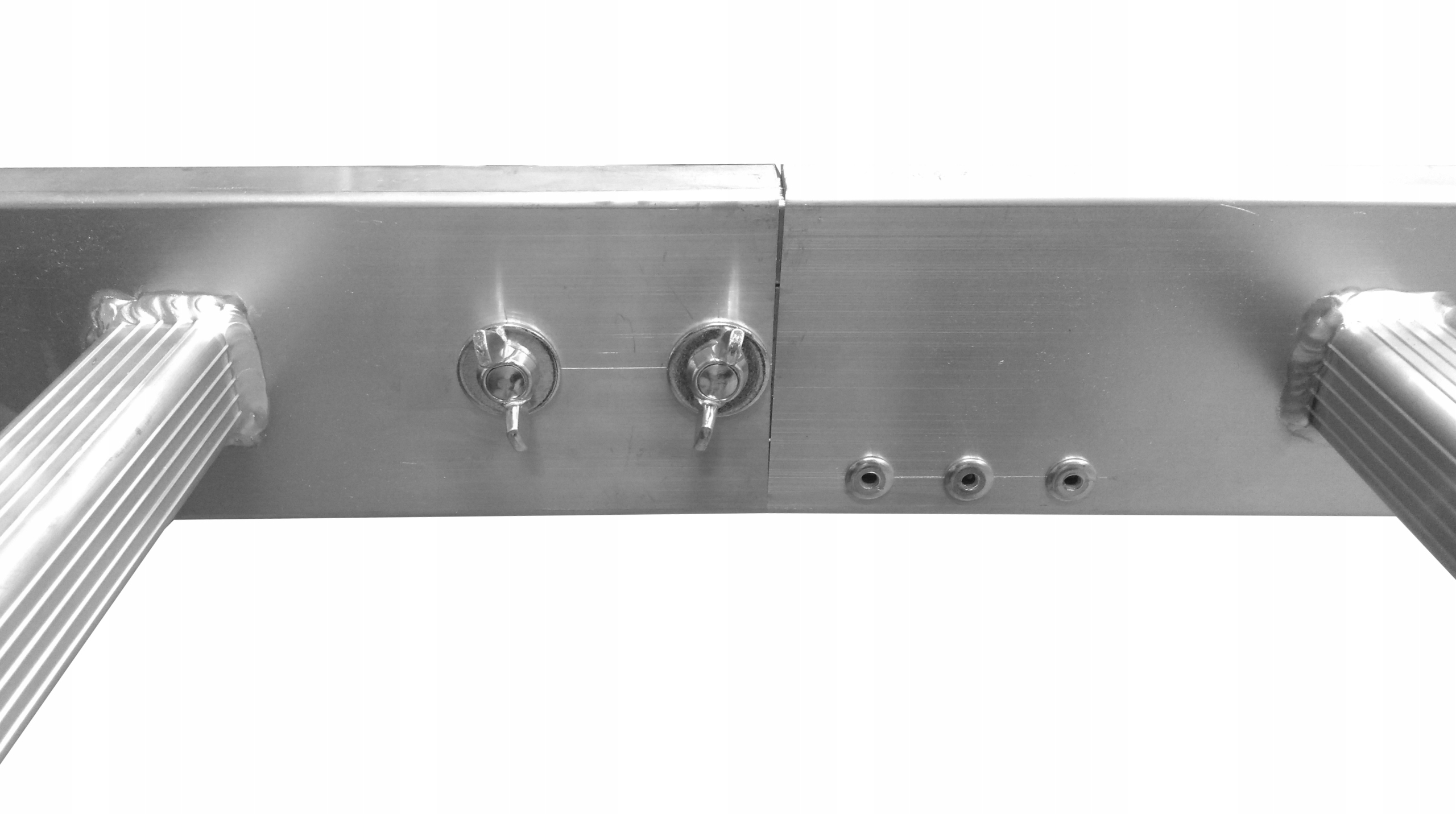

• - Ľahko. Rámy rebríka sa spájajú pomocou zasunutia a zaistenia pomocou motýľových skrutiek, čím sa vytvára modulárny systém, ktorý poskytuje veľa možností konfigurácie.
• Hmotnosť všetkých prvkov výťahu 90 kg!
• Ovládanie pomocou kábla PILOTA Diaľkové ovládanie
• Výkon motora 1200 W
• Maximálna dĺžka zdvihu do 12,5m (dĺžka lana: 12 m)
• Maximálne zaťaženie 125 kg

Výkon motora - 1200 W

Napájacie napätie - 230 V

Prípustné zaťaženie výťahu - do 125 kg

Hmotnosť výťahu (všetky prvky) - 90 kg

Dĺžka lana - 12 m

Rýchlosť zdvihu - 10 m/min

Dĺžka kábla diaľkového ovládania - 1,5 m

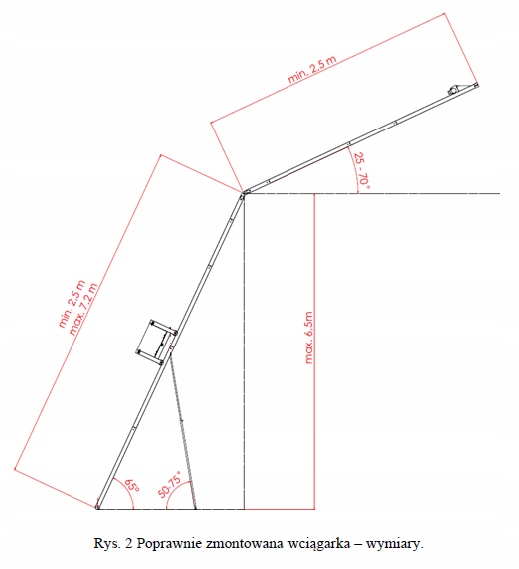

Maximálna výška k streche: 6,5 m

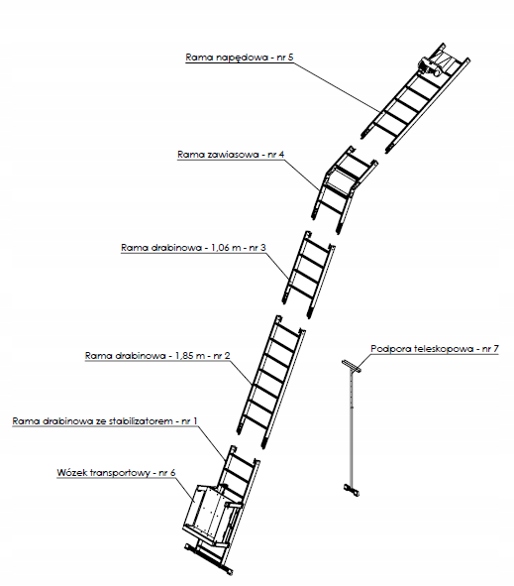

Rámy pre rebríky

Rám rebríka v dvoch dĺžkach 1.06m a 1.85m. Každý rám je tuhá, zváraná konštrukcia, pozostávajúca z podlhovastí vyrobených z ľahkého hliníkového profilu, a trstina vyrobená z profilu rozmerov 28 mm x 28 mm.

Závesný rám

Rám závesu je tuhá, zváraná konštrukcia, pozostávajúca z hliníkového profilu a kolíska rámu z dimenzionálneho profilu. 28 mm x 28 mm. Rám je vybavený závesnými prvkami.

Pohonná jednotka

Rám pohonu je tuhá, zváraná konštrukcia pozostávajúca z pozdĺžnej konštrukcie s hliníkovým profilom a rám s prírubou vyrobený z dimenzionálneho profilu. 28 mm x 28 mm. Rám je vybavený navijakom na napájanie 230 V AC prúd.

Prepravný vozík

Dopravné vozíky sú vyrobené z hliníkového rámu a pokryté vodotesnou protišmykovou preglejkou. Prepravný vozík na prepravu fotovoltaických panelov je vybavený špeciálnym držiakom určeným na prepravu panelov.

Teleskopická podpora

Teleskopická podpera je vyrobená z hliníkových rúrok. Má výškové nastavenie.

Montážny držiak

Upevňovací držiak je určený na ochranu hnacieho rámu (č. 5) pred nekontrolovaným pohybom zariadenia.

Vozík na prepravu fotovoltaických panelov

• Dopravný vozík na prepravu fotovoltaických panelov je vyrobený z Hliníkový rám a pokrytý vodotesnou protišmykovou preglejkou – určený na prepravu panelov.
• Má špeciálne upravený rukoväť Na prepravu fotovoltaických panelov
• Rozmery:

Výška – 0,8 [m]

Šírka – 1,18 [m]

Hĺbka – 0,72 [m]

Maximálna výška strechy je 6,5 m
