Zdvihák, výťah, naviják - Lanový navijak 1 500 kg

WYCIĄGARKA LINOWA 1500KG

Dane techniczne:

Numer indeksu YT-5914

Jednostka SZT

Waga brutto (kg) 7.6670

Master Carton MC 3

Pal 63

Uciąg [kg] 1530

Wysokość podnoszenia [m] 3

Opis:

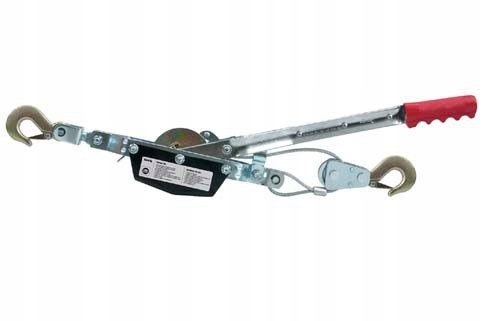

Wyciągarka linowa z napędem ręcznym składa się ze stalowego korpusu zawierającego bęben, przekładnie oraz mechanizm zapadkowy o dużym, odpowiednio dobranym przełożeniu. Dźwignia napędzająca służy do poruszania bębna i nawijania stalowej liny. Wyciągarka może przesuwać ładunki o ciężarze do ok. 1530 kg na odległość ok. 3 m.

Przeznaczenie / Zastosowanie

Wyciągarka linowa z napędem ręcznym służy do transportowania ładunków w płaszczyźnie poziomej, np. do przeciągania skrzyń po rampie. Z uwagi na budowę nie wolno jej używać do pionowego podnoszenia ciężarów.

Sposób użycia

Wyciąganie liny:

- przyczepić nieruchomy hak do nieruchomej podstawy

- przestawić dźwignię blokady ramienia

- unieść nieco ramię wyciągarki

- przestawić dźwignię blokady bębna

- wyciągnąć linę na żądaną długość

Przemieszczanie ładunku lub naciąganie liny:

- przestawić dźwignię blokady ramienia

- poruszać ramieniem aż do osiągnięcia wymaganego naprężenia liny lub przemieszczenia ładunku

Zwalnianie naprężenia liny:

- przestawić dźwignię blokady ramienia

- ramię wyciągarki przestawić w taką pozycję, aby występ dźwigni blokady ramienia zwolnił blokadę bębna; bęben przeskoczy o jeden ząb

- powtarzać operację aż do osiągnięcia wymaganego rozprężenia liny
