Laserový nivelačný systém NL520

+ STATIV SJJ1

+ LS-24

Rotačný laser Nivel System NL520 je univerzálny a multifunkčný nástroj pre prácu v interiéri (s viditeľným červeným laserovým lúčom), ako aj otvorené priestory (s použitím senzora). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 je určený na všeobecné stavebné práce. Jeho pevnosť je trvanlivosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzke s diaľkovým ovládaním.

Ľahké a rýchle meranie

Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presné nastavenie, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Aplikácie:

• Vyrovnanie terénu - vyrovnávanie
• murivo - vnútorné a vonkajšie (základy, steny, schody, obklady, debnenie)
• - parkoviská, príjazdové cesty, terasy
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie káblových vedení, presun bodov
• Stolárske práce - nábytok, interiéry
• Záhradníctvo, poľnohospodárstvo

Technické údaje:

• Zdroj svetla: LED Červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný rozsah: 500 m (s laserovým snímačom)
• Sklon rovín: ± 10% (os X, os Y), manuálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného: ± 5°
• Napájanie: DC 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda odolnosti: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

Technické údaje SJJ1 statív:

• Ľahký a odolný - hliníkové stojany pre optické nivelačné prístroje, stavebné lasery a teodolity, guľová hlava uľahčuje rýchle vyrovnanie prístroja
• Rýchly zámok nohy - excentrické svorky pre rýchle skladanie/rozkladanie statívu
• Odolné voči poveternostným vplyvom - drevené aj hliníkové statívy sú odolné voči poveternostným vplyvom (dážď, slnko), vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a poskytujú najvyššiu presnosť
• min. výška: cca 0,97 m
• Max. výška: cca 1,60 m
• Hmotnosť: cca 3 kg

Technické údaje Patch LS-24:

• Pre rôzne úlohy - invázne omietky na presné vyrovnávanie, drevené omietka na presnú niveláciu bodov osád, hliníkové a sklolaminátové omietku s popisom typu „E“ na jednej strane a milimetrovým rozstupom na druhej strane pre rýchle vyrovnévanie na stavbách, špeciálne omietki pre spoluprácu s laserovými nivelátormi, dĺžky od 2,4 m do 7 m - podľa výberu, podľa farby!
• Vždy vo zvislej polohe - záplaty prispôsobené pre krabičkové etikety
• Pohodlie prevádzky - teleskopické hliníkové záplaty sa rýchlo skladajú/rozkladajú a ľahko sa zmestia do batožinového priestoru osobného auta
• Odolné voči poveternostným vplyvom - drevené aj hliníkové záplaty sú odolné voči vode, vlhkosti a vysokým teplotám, za všetkých podmienok poskytujú vysokú presnosť merania
• Ochrana pred poškodením a znečistením - náplasti sa väčšinou predávajú v ochranných krytoch.
• Hmotnosť náplasti: 1 kg
• Dĺžka záplaty po zložení: 1,5 m

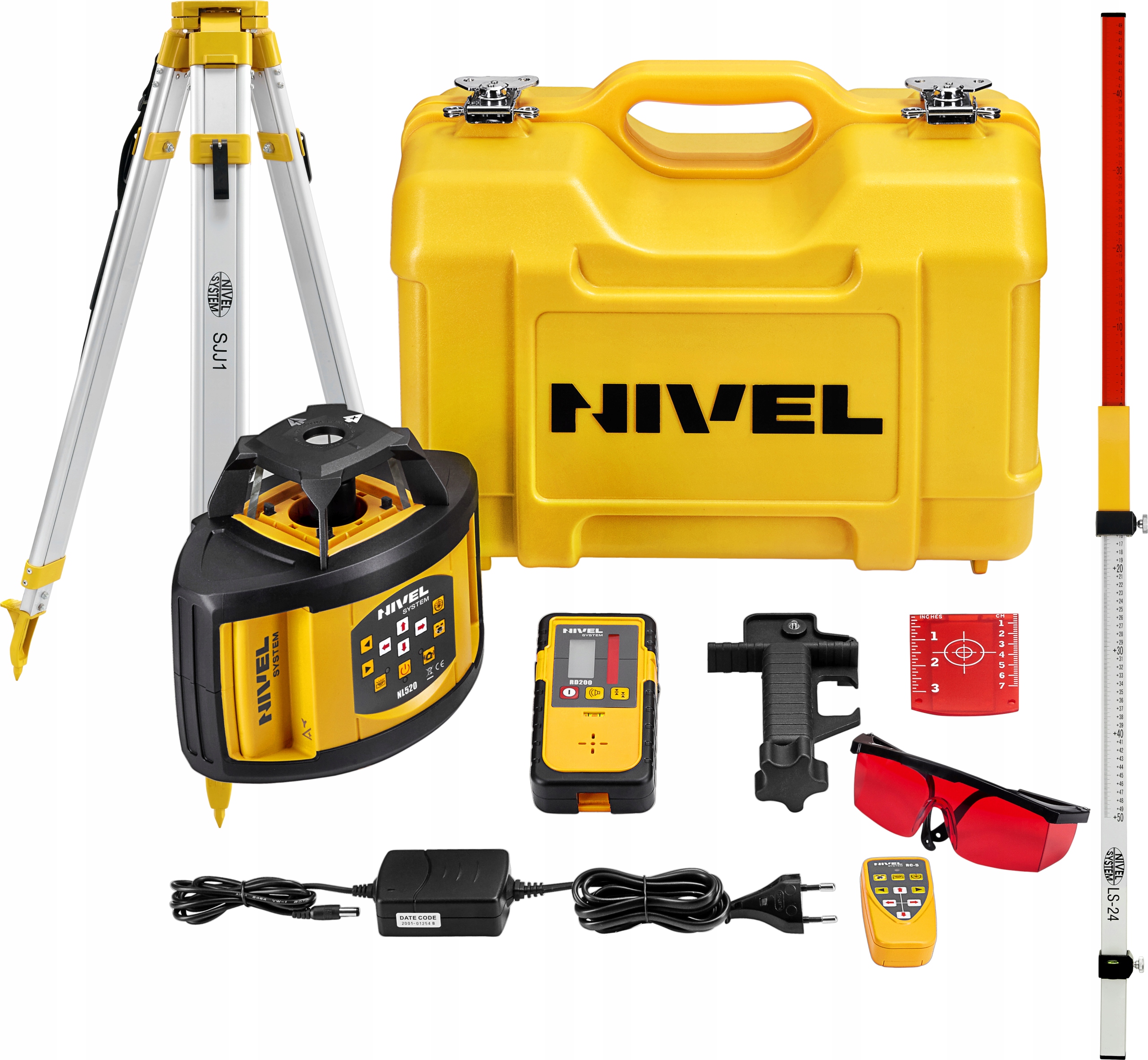

Predmet predaja:

• Laserový nivelačný systém NL520: 1 ks.
• Statív SJJ1: 1 ks.
• LS-24 Patch: 1 ks.
• Laserový snímač s držiakom na náplasť: 1 ks.
• Diaľkové ovládanie: 1 ks.
• lítium-iónové akumulátory: 1 KPL
• Nabíjačka: 1 KPL
• laserový kotúč: 1 KPL
• laserové okuliare: 1 KPL
• Návod na použitie: 1 ks.
• Prepravný kufor: 1 ks.
