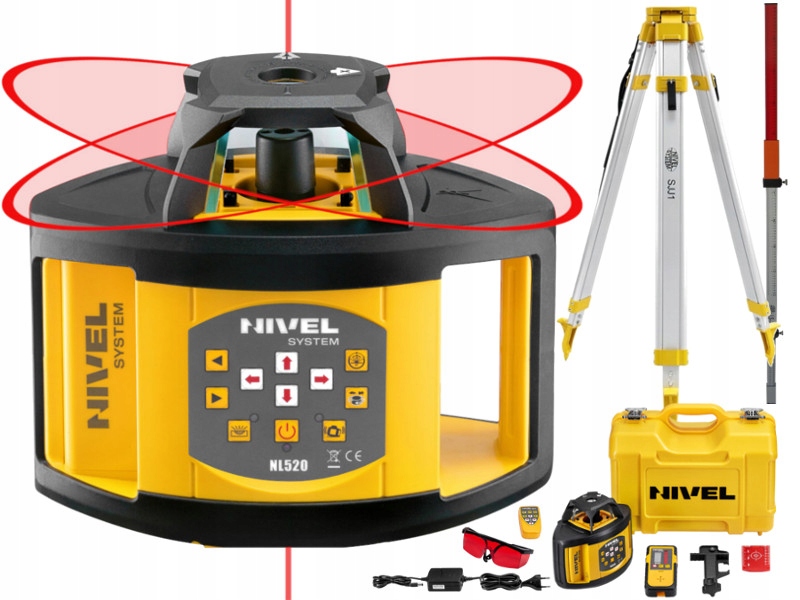

Nivel System NL520 rotačný laserový nivelačný systém + statív SJJ1 + LS-24

KPL-NL520-Z1

Popis

Nový, vylepšený NL520 je nástupcom populárneho NL400

Nivel System Rotary Laser NL520 je univerzálny a multifunkčný nástroj pre prácu v interiéri (s viditeľným červeným laserovým lúčom), ako aj otvorené priestory (s použitím senzora). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 je určený na všeobecné stavebné práce. Jeho pevnosť je odolnosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzkovej schopnosti diaľkovým ovládaním

Hlavné vlastnosti

• Pohodlná práca v každom prostredí
• Univerzálne, viacúčelové zariadenie
• Veľký dosah, vysoká presnosť
• Práca vnútri aj vonku
• INTUITÍVNE OVLÁDANIE
• Ľahké a rýchle meranie
• Robustný a spoľahlivý
• Robustná konštrukcia
• Bohaté vybavenie
• Li-ion akumulátory

• Všetko je viditeľné voľným okom. - červená farba lasera je natoľko intenzívna, že vnútri budovy je lúč vyžarovaný na objekt dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od stanovišťa
• Ešte väčší dosah - práca na otvorenom priestranstve vo vzdialenosti 500 m (priemer) je umožnená laserovým snímačom, ktorý zlepšuje niveláciu a zvyšuje jej presnosť
• rýchle samonivelačné - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednočlenná obsluha - na obsluhu nivelačného zariadenia a určenie výškového rozdielu stačí len jedna osoba
• Všetko v jednom balíčku - Nivelač je štandardne dodávaný so skupinou praktického príslušenstva, ktoré podporuje prácu (laserový snímač, držiak na laserovú záplatu, diaľkové ovládanie, batérie, nabíjačka, laserové okuliare, laserový kotúč, prepravný kufor)
• Práca v každom prostredí - robustná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP54, čo umožňuje prácu v daždi a prachu

• Jednoduché a rýchle meranie: Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presnú vyrovnávaciu súpravu, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúžiť zobrazovaný lúč v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.
• univerzálne použitie: Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.)

PRESNÉ A SPOĽAHLIVÉ ZARIADENIE: Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu

JEDNODUCHÁ, POHODLNÁ OBSLUHA: NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Sada príslušenstva

• Laserový snímač
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Diaľkové ovládanie
• Návod na použitie
• Prepravný kufor

Použitie

• Vyrovnanie terénu - vyrovnávanie
• Murárske práce - vnútorné a vonkajšie (základy, steny, schody, žľaby, debnenie)
• Stavebné práce - realizácia parkovísk, príjazdov, terás
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie drôtov, presúvanie bodov
• Stolárske práce - nábytok, zabudovanie
• Záhradníctvo, poľnohospodárstvo

Technické údaje

• Zdroj svetla: červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný dosah: 500 m (s laserovým snímačom)
• Sklon roviny: ± 10% (os X, os Y), manuálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného nastavenia: ± 5°
• Napájanie: jednosmerný prúd 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda ochrany: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

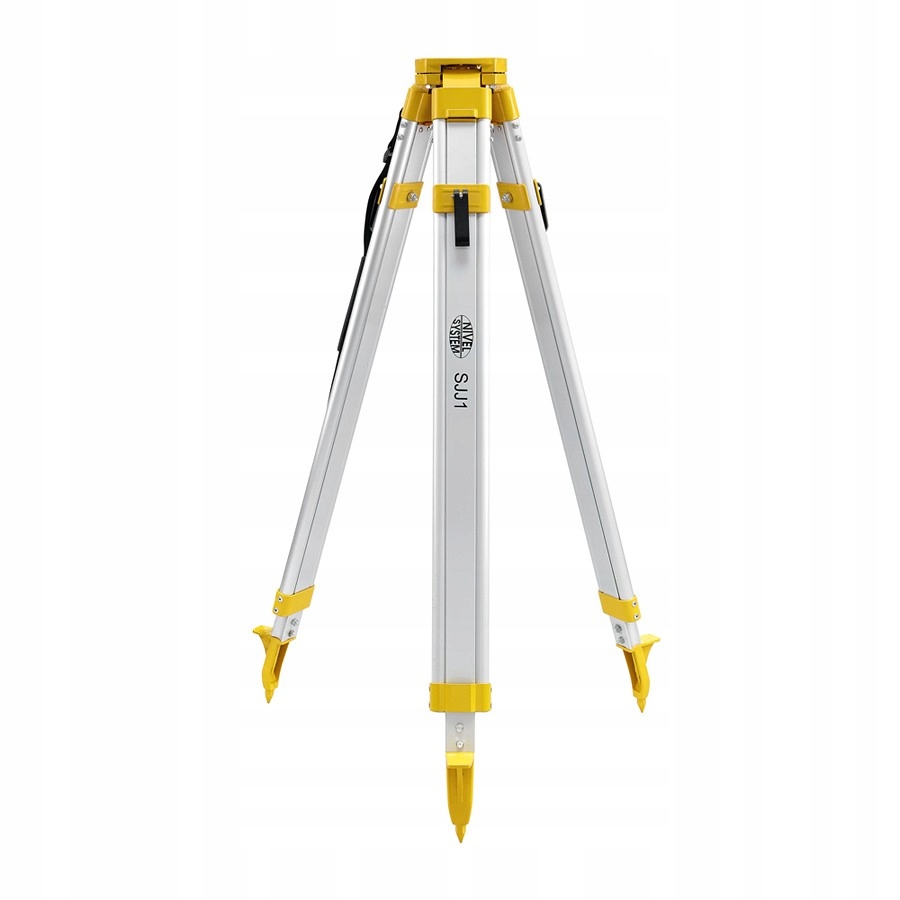

Popis SJJ1 Nivel System

• Ľahký a odolný statív na svorky, ideálny pre optické a laserové nivelačné prístroje.
• Profesionálny hliníkový statív - stabilný statív vyrobený z hliníka
• Veľmi dobré tlmenie vibrácií pre presné meranie
• Excentrické svorky na nohy statívu - rýchle a jednoduché uzamknutie
• Pás na prepravu
• Upevnenie 5/8"
• Hroty vyrobené z odolnej ocele

Použitie

• teodolity,
• Stavebné lasery,
• tachymetria,
• Presné nivelačné stroje,
• Optické nivelačné prístroje

Technické údaje

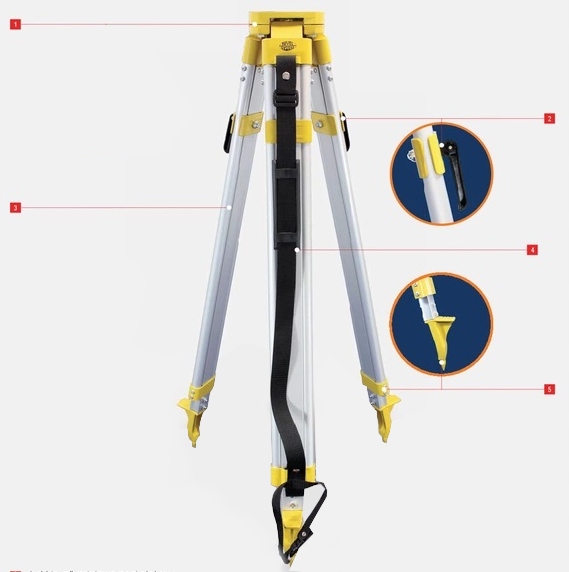

• Parametre:
• 1. Hlava statívu
• 2. Robustné svorky na zaistenie nôh
• 3. Ľahké hliníkové nohy statívu
• 4. Pohodlný popruh na prenášanie statívu
• 5. Kovové hroty na nohách poskytujú požadovanú stabilitu na každom povrchu
• Minimálna výška: 0,97 m
• Maximálna výška: 1,60 m
• Statív hlava: plochá
• Hmotnosť: 3 kg
• Materiál: hliník
• Závit pre upevnenie nástroja: 5/8"

Popis laserovej záplaty LS-24

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne.

Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

Má dve stupnice: absolútnu - od 80 cm do 190 cm a relatívnu stupnicu v rozsahu ±50 cm.

Vyrobený z pevného hliníkového profilu pre dlhodobé bezporuchové používanie.

Charakteristické vlastnosti:

• Výškovo nastaviteľné a integrované škatulkové lišty na vertikálne nastavenie
• Stupnica s pevným nulovým bodom medzi červenou a bielou oblasťou (predná časť záplaty)
• Presné milimetrové rozstupy
• Farebné kódovanie - červená znamená "príliš vysoká", strieborná - "příliš nízká"
• Zosilnená pätka zabraňuje poškodeniu náplasti
• Posuvník na upevnenie laserového detektora

Technické údaje

• Dĺžka: 131 - 240 cm
• Počet sekcií: 2
• Jednotky: m / cm
• Materiál: hliník
• Hmotnosť: 1 kg

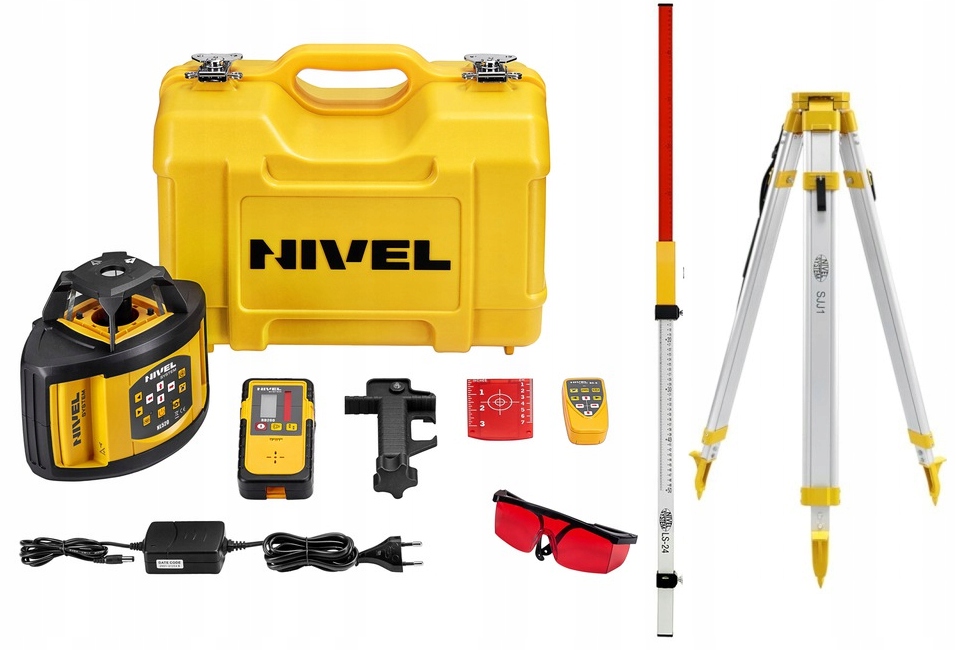

V dodávke

• Laserový nivelačný systém NL520 Nivel System
• Laserový snímač
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Diaľkové ovládanie
• Návod na použitie
• Prepravný kufor
• Laserová hliníková záplata NIVEL SYSTEM LS-24
• Hliníkový statív NIVEL SYSTEM SJJ1
• Návod na použitie
