Nivel Systém Rotačný Laserový Leveler NL520 + Digitálny Senzor + Laserová Patch LS-24 + Statív SJJ32

NL520 je nástupcom uznávaného a obľúbeného modelu NL400

Špecifikácia:

• Zdroj svetla: červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný dosah: 500 m (s laserovým snímačom)
• Sklon roviny: ± 10% (os X, os Y), manuálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného nastavenia: ± 5°
• Napájanie: jednosmerný prúd 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda ochrany: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

Popis:

Nivel System Rotary Laser NL520 je univerzálny a multifunkčný nástroj pre prácu v interiéri (s viditeľným červeným laserovým lúčom), ako aj otvorené priestory (s použitím senzora). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 je určený na všeobecné stavebné práce. Jeho pevnosť je trvanlivosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzke s diaľkovým ovládaním.

Ľahké a rýchle meranie

Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presné nastavenie, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Laserové nivelovanie - pracujte rýchlejšie, presnejšie a bez obmedzení

NL520 je veľmi jednoduchý a rýchly na použitie. Stačí ho položiť na statív, laserovú policu alebo inú stabilnú základňu a zapnúť napájanie. Zariadenie sa automaticky samo vyrovná. Laserová hlava nivelátora sa otáča okolo svojej osi, čím vytvára dokonale vyrovnanú laserokú rovinu, ktorá je schopná pokryť svojím dosahom viac ako 19 hektárov pozemku. Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového snímača s viditeľnými indikáciami aj na slnku. V prípade práce v interiéri budovy sa veľmi často používanie snímeča nevyžaduje, pretože laserový lúč je viditeľný. V tomto prípade môžeme použiť laserový kotúč s milimetrovým rozstupom (na vybavení lasera Nivel System).

Vyrovnanie terénu, výstavba ciest, parkovisko, dlažobné práce

Laserová rovina generovaná laserom je referenčnou základňou, prostredníctvom ktorej budeme odkladať výškové riadky, a to všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo dvoch smeroch. Spadliny sa nastavujú manuálne (ručne). Na laserovej hlave je umiestnený zameriavač na prispôsobenie osi pádu. Správne nastavenie lasera uľahčuje funkcia laserového vertikálu, ktorý generovaním laserového bodu smerom nadol zabezpečuje správnu polohu nivelačného zariadenia nad požadovaným bodom. Nemusíme počítať riadky, sčítavať, odčítavať - stačí len nakloniť roviny podľa pokynov v projekte a začať merať. Na ktoromkoľvek mieste na stavbe (v dosahu lasera) - laserový lúč nám ukáže správne riadkové čísla. Nivelač má funkciu alarmu prekročenia. To je veľmi dôležité v prípade nestabilného podkladu, na ktorom stojí laser. Nastavením laserového nivelačného prístroja na kľukový stojan s odstupňovaním na ramene - laserová rovina môže byť ľahko a rýchlo prispôsobená požiadavkám (zavedenie výškových zmien - offsetov). Je potrebné spomenúť, že rovnako ako v prípade klasických meraní, nivelačný prístroj môže slúžiť ako referenčná základňa pre kontrolu práce strojov. Jednoduché správy: „zdvihnite lopatu“ alebo „rozbíjate“, „spustite“ a „ste v požadovanej výške“ pomáhajú operátorovi stroja vykonávať prácu podľa plánu. Je to obrovské uľahčenie a zabezpečuje zvýšenie efektivity, má vplyv na bezpečnosť prác a nezávislosť - operátor sám kontroluje výkop, nepotrebuje podporu geodeta, nie je potrebné naťahovať laná, naťúvať stĺpy.

Staviame dom s laserom NL520

NL520 je ideálny pre všetky stavebné práce. Používame ho už v počiatočných fázach výstavby - vyrovnanie pozemku alebo odstránenie vrstiev humusu. Ďalšie fázy založenia, muriva, nalievanie podláh - laserový nivelačný prístroj nám ukáže dokonalú úroveň, ako aj sklony (napr. debnenie schodov). Zariadenie má na kryte nohy a skrutku na statív, aby ho bolo možné umiestniť na stranu a generovať vertikálnu rovinu. Po zablokovaní kompenzátora získame možnosť pracovať s ľubovoľne naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje, laser generuje lúč iba tam, kde chceme, a navyše lúč je oveľa viditeľnejší. Nie je potrebné sa k zariadeniu priblížiť, aby ste zmenili parametre; ovládanie sa môže vykonávať na diaľku (z diaľkového ovládania). Možnosť práce s vertikálnym lúčom je tiež užitočná pri obsadzovaní okien a dverí, ako aj pri inštalačných prácach. Okrem toho sú v štandardnej výbave laserové okuliare, ktoré zlepšujú viditeľnosť lasera.

Dokončovacie práce sú nepochybne veľkou výzvou pri stavbe domu. V súčasnosti si ťažko dokážeme predstaviť dokončovaciu prácu bez použitia profesionálneho meracieho zariadenia. Pokladanie glazúry, terakotových dosiek, sadrokartónových konštrukcií - v rôznych geometrických tvaroch, zavesené stropy, štukové výlisky, tapetovanie, zabudovanie výklenkov a kuchynských skriniek - tieto práce musia byť vykonané presne na milimeter. Nivel System vám ukáže ideálne horizontálne, vertikálne a šikmé čiary - to je obrovské uľahčenie pre odborníkov v odvetví, ktoré zaručuje perfektný výsledok. Docela užitočný pri tomto druhu práce je laserový horizontál. Vertikálna čiara nadol a nahor sa hodí na presun bodov zdola nahor (napr. Pri určovaní svetelných bodov stačí nakresliť projekt na podlahu a presunúť body na strop). Okrem toho sa laserový lúč dá zastaviť a vygenerovaný bod sa dá voľne pohybovať doľava alebo doprava okolo osi nivelačného zariadenia. To je užitočné pri lokalizácii a obsadení bodov na stene, napr. elektrických zásuviek. Aj keď je všetko pripravené: natreté a upratané, stojí za to mať pri sebe laserový nivelačný systém Nivel. Pomôže vám nastaviť plot v línii, vytvoriť príjazd z dlažby alebo založiť trávnik v záhrade. Pravdepodobne počas nasledujúcich rokov používania domu budete potrebovať zavesiť obraz, zrkadlo alebo policu na knihy - nemusíte potom používať vodováhy, znečisťovať steny ceruzkou. Laser bude ukazovať čiary a po inštalácii nebude po meraniach žiadna stopa.

Zakladáme záhradu s laserom NL520

Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (záhrady, trávniky) je veľmi dôležité správne vyrovnanie terénu. V opačnom prípade budeme mať do činenia s bodovým hromadením dažďovej vody, čo v dôsledku ovplyvní estetické vlastnosti záhrady. Tieto práce vykonáme pomocou nivelačného stroja Nivel System NL 520 (nivelácia s plochami naklonenými v dvoch smeroch). V prípade výsadby stromov, živých plotov - určite sa vám bude hodiť možnosť práce s vertikálnym lúčom na vymedzenie pozdĺžnych línií. Vďaka tejto možnosti môžete vysadiť napríklad túje a potom ich každú jar rovnomerne podrezať. Všetky tieto činnosti sa budú dať vykonávať pod dokonale vyrovnanou laserovou rovinou Nivel System.

Ukladanie potrubia, vodoinštalačné práce s laserom NL520

Nivel System určite nájde uplatnenie pri výstavbe vodovodných a kanalizačných inštalácií. V tomto prípade budeme pracovať s horizontálnou rovinou, naklonenou v jednom smere. Ďalšie potrubia budú položené na základe referencie lasera, čím sa vytvorí potrubie s zadaným sklonom. Laserová rovina sa zároveň stane referenciou pre strojový senzor na ramene rýpadla. Prepnutím nivelačného stroja na prácu s vertikálnym lúčom, máme možnosť určiť líniu, pozdĺž ktorej budeme kopať výkop a položiť potrubie. Takto sa horizontálny nivelačný systém osvedčí pri všetkých lineárnych prácach, kde je udržanie zamýšľaného smeru kľúčové. Po zasypaní výkopu bude laser Nivel System stále potrebný. Chodník, ulicu alebo parkovisko je potrebné prispôsobiť verejnému využívaniu. Laser bude mať "plné ruky práce" - ako pri horizontálnej, tak aj pozdĺžnej práci (napr. kladenie obrubníkov).

Bezpečné používanie na roky

Napriek bohatej funkcionalite, ktorá zaraďuje zariadenie do skupiny presných meracích prístrojov, môže byť nivelačná jednotka použitá v náročných terénnych podmienkach na stavbe. Jeho robustná konštrukcia (vystužená prvkami krytu vyrobenými z odolnej gumy) zabezpečí dobrý stav zariadenia na dlhé roky a v prípade vzniknutých problémov je k dispozícii servis Nivel System. Laserové nivelačné prístroje Nivel System sú presné nástroje, ktoré poskytujú spoľahlivé a rýchle meranie v mnohých odvetviach, ako je stavebníctvo, geodézia, priemysel, poľnohospodárstvo atď. Ich silnou stránkou je všestrannosť, priateľská obsluha a kvalita spracovania, ktoré zabezpečujú bezproblémovú prácu aj v tých najnáročnejších podmienkach, a to všetko za prijateľnú cenu.

Aplikácie:

• Vyrovnanie terénu - vyrovnávanie
• murivo - vnútorné a vonkajšie (základy, steny, schody, obklady, debnenie)
• - parkoviská, príjazdové cesty, terasy
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie káblových vedení, presun bodov
• Stolárske práce - nábytok, interiéry
• Záhradníctvo, poľnohospodárstvo

Systém hladiny RD700 DIGITAL

Laserový snímač s digitálnym zobrazením výškového rozdielu

• Univerzálnosť - spolupráca s laserovým lúčom: červený a zelený
• Široký rozsah príjmu laserového lúča prostredníctvom 90 mm pásky detektora
• Ešte vyššia presnosť práce nastavená podľa potrieb (±1 mm, ±2 mm, ±5 mm)
• Ešte lepšia kontrola vykonanej práce – snímač vypočíta a zobrazí konkrétne hodnoty rozdielu výšky v milimetroch [mm]
• Možnosť zmeny pracovnej jednotky (mm, cm, palce)
• Všetko na dosah – veľký, dobre čitateľný LCD displej (druhý displej za snímačom), prídavný LED displej na odčítanie z väčšej vzdialenosti (napr. pri odčítavaní z kabíny stroja)
• Akustické signály výškových rozdielov (rôzne úrovne hlasitosti)
• Automatické vypnutie po 30 minútach bez reakcie
• Pevné upevnenie na laserovú plochu pomocou držiaka (dodáva sa so snímačom)
• Vysoká odolnosť voči vode a prachu, certifikovaná podľa IP67

Technické údaje:

• Detekčný rozsah 90 mm
• Číselný displej (rozsah): 80 mm
• Uhol príjmu lúča ±45°
• Prijímanie laserového lúča: 450 nm – 800 n m (červený a zelený lúč)
• Spôsoby prevádzky (presnosť): 1.0 / 2.0 / 5.0 / 10.0 mm
• Trieda odolnosti IP67
• Automatické vypnutie: po 30 minútach bez reakcie / príjmu laserového lúča
• Napájanie 1 x AA
• Rozsah prevádzkovej teploty: -20 °C - 50° C
• Rozmery 135 × 69 × 25 mm
• Hmotnosť 0,19 kg

Hliníkový statív s výložníkom Nivel System SJJ32

• Min. výška: cca 1,30 m
• Max. výška: cca 3,20 m
• Hlava statívu: plochá

Popis:

• Ľahký a odolný - hliníkové stojany pre optické nivelačné prístroje, stavebné lasery a teodolity, guľová hlava uľahčuje rýchle vyrovnanie prístroja
• Rýchly zámok nohy - excentrické svorky pre rýchle skladanie/rozkladanie statívu
• Presné nastavenie výšky - hliníkové statívy s výložníkom s maximálnou výškou 3,2 m pre laserové nivelačné prístroje
• Odolné voči poveternostným vplyvom - drevené aj hliníkové statívy sú odolné voči poveternostným vplyvom (dážď, slnko), vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a zabezpečujú najvyššiu presnosť práce

Nivel System Hliníková laserová plocha LS-24 (2,4m)

• Výškovo nastaviteľné a integrované škatulkové lišty na vertikálne nastavenie
• Stupnica s pevným nulovým bodom medzi červenou a bielou oblasťou (predná časť záplaty)
• Presné milimetrové rozstupy
• Farebné kódovanie - červená znamená "príliš vysoká", strieborná - "příliš nízká"
• Zosilnená pätka zabraňuje poškodeniu náplasti
• Posuvník na upevnenie laserového detektora

Popis:

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne. Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

Vyrobené z pevného hliníkového profilu, ktorý zaisťuje dlhodobé bezporuchové používanie.

Má dve stupnice: absolútnu - od 80 cm do 190 cm a relatívnu stupnicu v rozsahu ±50 cm.

Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

• Materiál: hliník
• Jednotky: m / cm
• Počet sekcií: 2
• Dĺžka: 131 - 240 cm

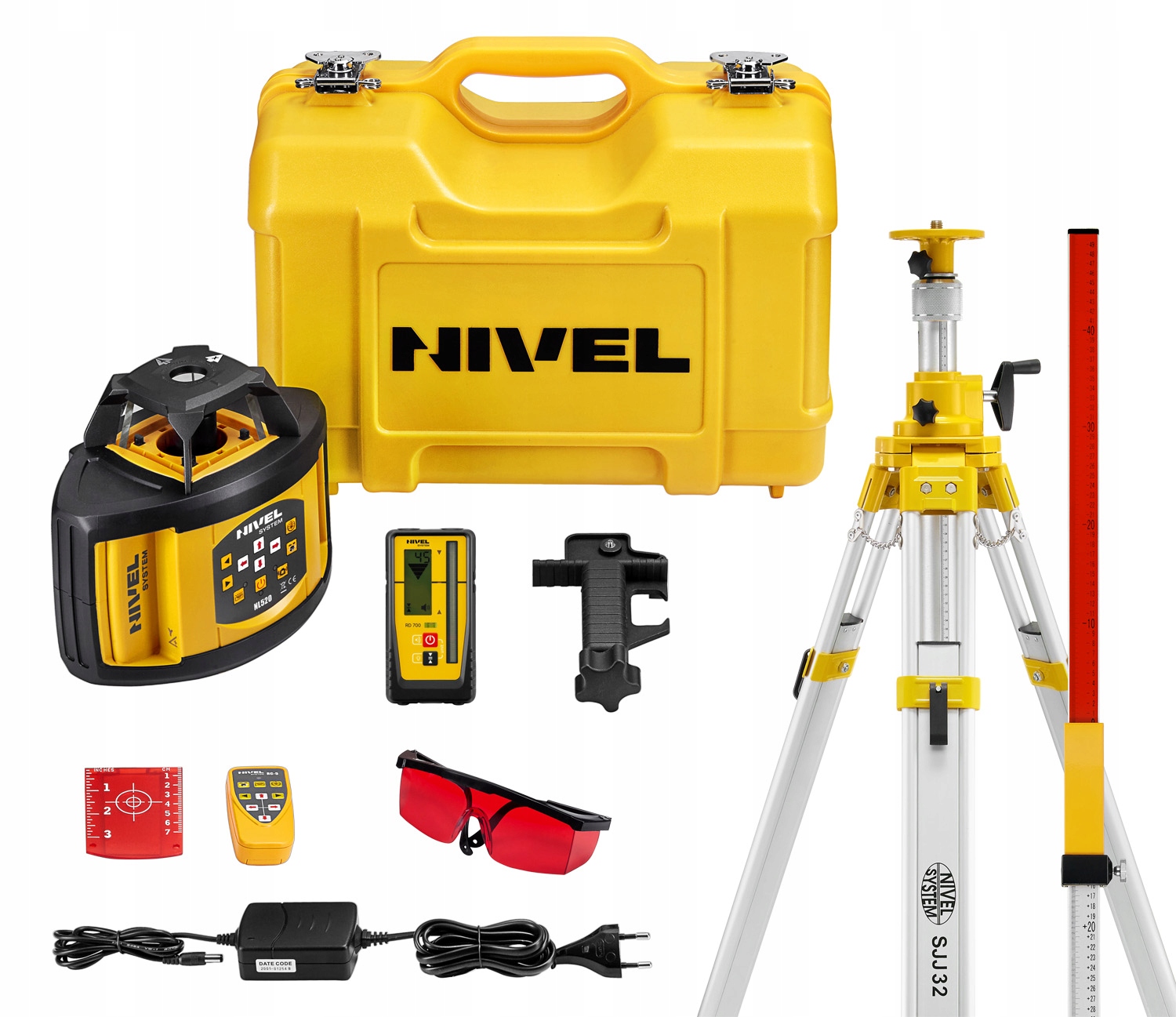

V balení

• NL520 - laserový nivelačný prístroj: 1 ks
• RD700 - digitálny laserový snímač + NL-BR - držiak snímacej plochy na patch: 1 ks
• RC-5 - diaľkové ovládanie: 1 ks
• Lítium-iónové akumulátory: 1 ks
• CH-6 - nabíjačka: 1 ks
• TR-R - laserový kotúč: 1 ks
• GL-R - laserové okuliare: 1 ks
• Návod na obsluhu: 1 ks
• Prepravný kufor: 1 ks
• Statív SJJ32: 1ks.
• Záplaty LS24: 1ks.
