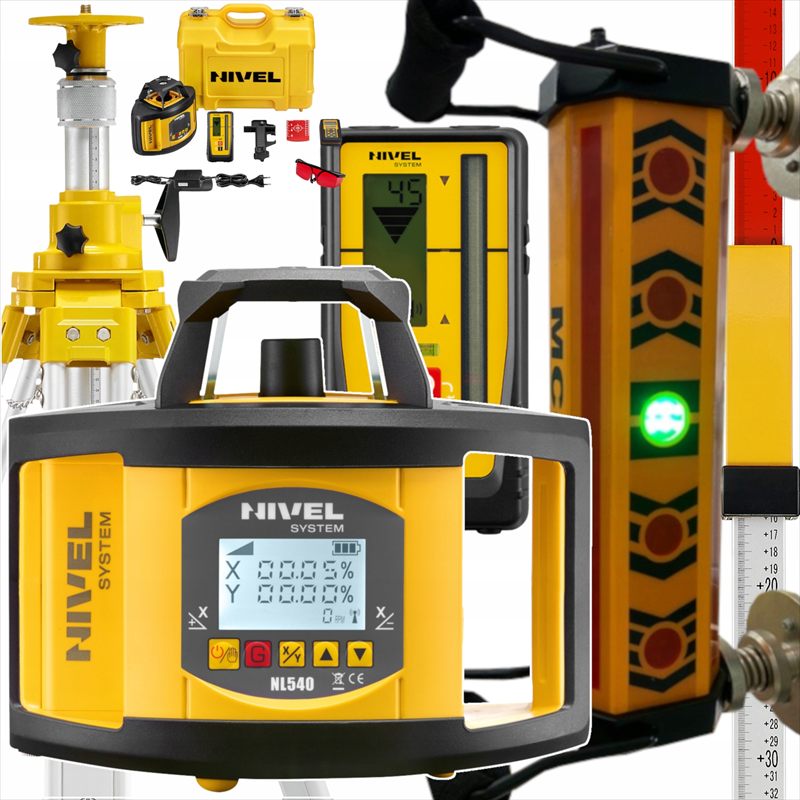

Niwelator laserowy NIVEL SYSTEM NL540 Digital + Detektor do maszyny NIVEL SYSTEM MC-1D

w zestawie:

Czujniki na łatę Nivel System RD-700 mm/cm z uchwytem

Statyw Korbowy Nivel System SJJ-32 3,2m

Łata laserowa Nivel System LS-24 2,4m

Niwelator laserowy NIVEL SYSTEM NL540 Digital

Nivel System NL540 to wielozadaniowy niwelator laserowy zapewniający wszechstronne zastosowania ogólnobudowlane. Prace mogą być prowadzone wewnątrz i na zewnątrz budynku z czujnikiem. Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych, płaszczyzna laserowa może być pochylana (cyfrowo) w jednym lub w dwóch kierunkach. Sprzęt zapewnia wysoką dokładność realizowanych prac, nawet na dużych odległościach i w ciężkich warunkach terenowych. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi z wyświetlaczem LCD. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota z wyświetlaczem LCD.

ZASTOSOWANIA:

• doskonała baza do systemu sterowania maszyn
• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo

Parametry techniczne:

• Źródło światła: laser czerwony (635 nm), klasa 2
• Dokładność: ± 1,0 mm/10 m
• Zasięg pracy: 500 m (z czujnikiem laserowym)
• Pochylenie płaszczyzn: ± 10% (oś X, os Y), cyfrowe (ekran LCD)
• Skanowanie: 0-10°-45°-90°-180°
• Pilot zdalnego sterowania: tak z ekranem LCD
• Zakres samopoziomowania: ± 5°
• Zasilanie: DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)
• Czas pracy: ok. 50 godzin
• Klasa odporności: IP54
• Zakres temperatur pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

Czujnik cyfrowy Nivel System RD-700 mm/cm z uchwytem do łaty

Detektor na maszynę Nivel System MC-1D - laserowy system kontroli pracy maszyn budowlanych

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżkalub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać - czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem - bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność - maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja -  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań - mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu - mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora - transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu. Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

Parametry techniczne detektora MC-1D:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

Statyw aluminiowy korbowy Nivel System SJJ32 to ciężki, aluminiowy statyw do pracy w każdych warunkach. Zabezpieczenie na śruby/zaciski zapewnia wysoką stabilność pracy.

Cechy statywu SJJ32:

• Płaska głowica statywu z łatwym montażem lasera (zespół ślimakowy) na wysięgniku
• Mocna i wytrzymała korbka
• Stabilne, aluminiowe nogi statywu
• Blokada na śruby/zaciski
• Wygodny pasek do przenoszenia statywu na ramieniu
• Groty stopek wykonane z metalu, zapewniają wymaganą stabilność na każdym podłożu

Dodaj statyw aluminiowy SJJ32 do swojego zestawu do niwelacji lub sprawdź nasze gotowe zestawy niwelacyjne!

Parametry techniczne:

• Wysokość minimalna: 1,26m
• Wysokość maksymalna: 3,20m
• Głowica statywu: talerzowa płaska
• Waga: 8,5kg

Łata laserowa Nivel System LS-24 to poręczna, wytrzymała łata do pomiarów klasycznych. Wysoka jakość wykonania zapewnia bezproblemowe długookresowe użytkowanie.

Dwuelementowa, teleskopowa konstrukcja sprawia że transport łaty po złożeniu jest bezproblemowy.

Parametry techniczne:

Długość łaty: 2,4 m

Waga łaty: 1 kg

,Długość łaty po złożeniu: 1,5m

W zestawie otrzymasz:

• Łata laserowa NIVEL SYSTEM LS-24
• Pokrowiec na łatę

W zestawie otrzymasz:

• Niwelator laserowy NIVEL SYSTEM NL540 DIGITAL
• Czujnik laserowy Nivel System RD-700 cyfrowy
• Uchwyt czujnika (na łatę)
• Pilot zdalnego sterowania RC-5 DS z ekranem do wprowadzania pochylenia płaszczyzny
• Akumulator 7,4V 4000mAh litowo-jonowy
• Kufer transportowy
• Ładowarka CH-6
• Okulary laserowe GL-R
• Tarczka laserowa TR-R
• Instrukcja obsługi niwelatora wraz ze świadectwem instrumentu
• Detektor na maszynę Nivel System MC-1D z akumulatorem
• Przewodowy wyświetlacz do kabiny Nivel System MC-RD1
• Przewód łączący czujnik z wyświetlaczem kabinowym
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Ładowarka
• Waliza transportowa
• Statyw aluminiowy NIVEL SYSTEM SJJ32
• Łata laserowa NIVEL SYSTEM LS-24
• Pokrowiec na łatę
