Rotacyjny niwelator laserowy

NL520 firmy NIVEL SYSTEM

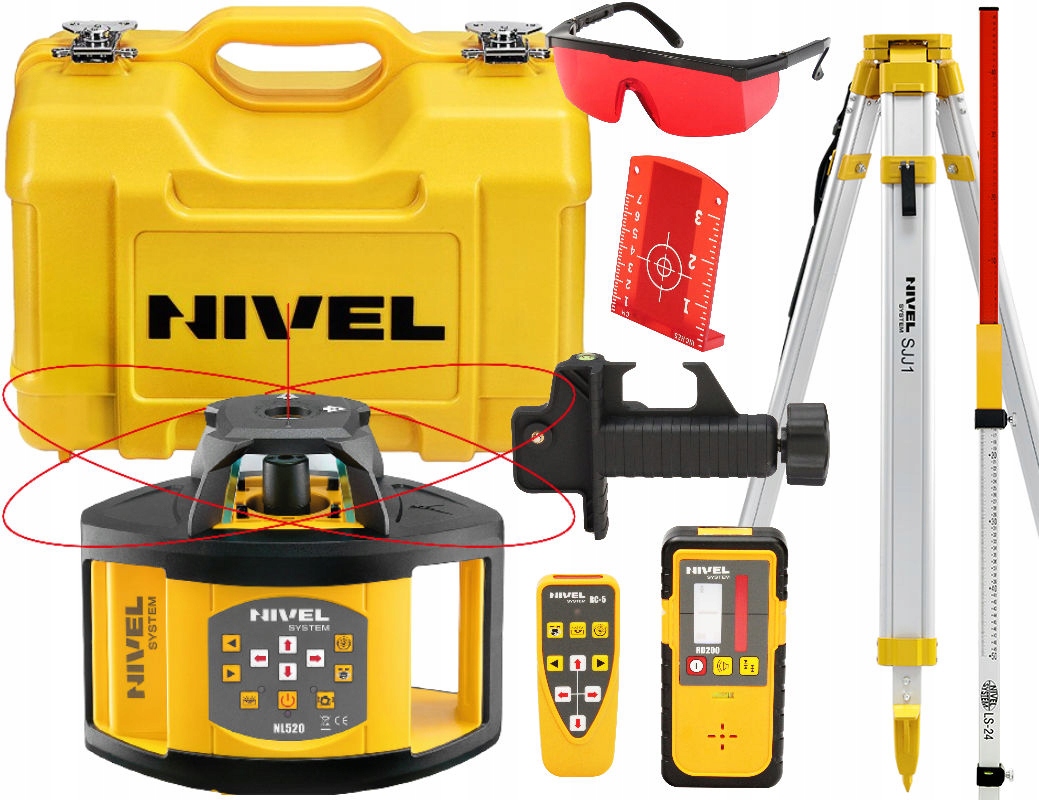

W oferowanym zestawie znajdują się:

• Pilot zdalnego sterowania
• Odbiornik laserowy
• Uchwyt odbiornika na łatę
• Okulary laserowe
• Tarczka laserowa
• Akumulatorki
• Ładowarka
• Solidna walizka z tworzywa sztucznego

oraz

• Statyw na niwelator laserowy SJJ1 NIVEL SYSTEM
• Łatę laserową 240cm LS-24 NIVEL SYSTEM

Rotacyjny niwelator laserowy NL520 firmy NIVEL SYSTEM

Niwelator laserowy NL520 firmy NIVEL SYSTEM z widzialną wiązką lasera w kolorze czerwonym to precyzyjne narzędzie, zapewniające pewne i szybkie pomiary w budownictwie. Prace mogą być prowadzona wewnątrz budynku jak i na zewnątrz (z czujnikiem). Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych z dokładnością ±1mm na 10m, płaszczyzna laserowa może być pochylana manualnie w jednym lub w dwóch kierunkach (±10% w osi X i Y). Lasery zapewniają wysokie dokładności realizowanych prac nawet na dużych odległościach (do 500m) i w ciężkich warunkach terenowych. Niwelatory te to bogata funkcjonalność, dzięki czemu sprzęt sprawdzi się zarówno przy pracach mniejszych – wykończeniowych, jak i przy dużych projektach inwestycyjnych (drogownictwo itp.).

Oferowany zestaw zawiera wysokiej jakości osprzęt dodatkowy:

• Pilot zdalnego sterowania - umożliwia sterowanie urządzenia na odległość
• Nivel System RD200 - Odbiornik laserowy dla laserów rotacyjnych z wiązką czerwoną
• Uchwyt odbiornika na łatę - uchwyt montażowy służy do mocowania odbiornika laserowego na łacie laserowej
• Okulary laserowe - zwiększają komfort pracy z wiązką laserową
• Tarczka laserowa - to doskonałe narzędzie do wyznaczania poziomów i pionów
• Akumulatorki - do pracy w terenie
• Ładowarka
• Solidna walizka z tworzywa sztucznego

• Statyw na niwelator laserowy SJJ1 NIVEL SYSTEM

Lekkie i trwałe statywy na zaciski, idealne do niwelatorów optycznych i laserowych.

• Wysokość min.: ok. 0.97 m
• Wysokość maks.: ok. 1.60 m
• Ciężar: ok. 3 kg

• Łatę laserową 240cm LS-24 NIVEL SYSTEM

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Oferowana długość: 2,4 m

CHARAKTERYTYKA PRODUKTU

• ŁATWE I SZYBKIE POMIARY - NL520 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna
• UNIWERSALNE ZASTOSOWANIE - sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

• DOKŁADNY I NIEZAWODNY SPRZĘT - niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardzie dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL520 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

• ŁATWA, WYGODNA OBSŁUGA - NL520 posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania. Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo

PARAMETRY TECHNICZNE

Źródło światła Laser czerwony (635 nm), klasa 2

Dokładność ± 1,0 mm/10 m

Zasięg pracy 500 m (z czujnikiem laserowym)

Pochylenie płaszczyzn ± 10% (oś X, os Y), manualne

Szybkość obrotów głowicy Zmienna, maks. 600 obr./min

Skanowanie 0-10°-45°-90°-180°

Pilot zdalnego sterowania Tak

Zakres samopoziomowania ± 5°

Zasilanie DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)

Czas pracy ok. 50 godzin

Klasa odporności IP54

Zakres temperatur pracy -20°C do +50°C

Wymiary 206 x 206 x 211 mm

Waga 3,0 kg

DOSTAWA ZAWIERA

NL520 - niwelator laserowy

RD200 - czujnik laserowy + NL-BR - uchwyt czujnika na łatę

RC-5 - pilot zdalnego sterowania

AKU LI-ION - akumulatorki litowo-jonowe

CH-6 - ładowarka

TR-R - tarczka laserowa

GL-R - okulary laserowe

Instrukcja obsługi

Statyw SJJ1 NIVEL SYSTEM

Łata laserowa LS-24 NIVEL SYSTEM

Walizkę transportową

Dokument zakupu
