NL520 – uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych

Laser obrotowy Nivel System NL520 to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń (z widoczną, czerwoną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Instrument wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste. NL520 przeznaczony jest do prac ogólnobudowlanych. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota.

ŁATWE I SZYBKIE POMIARY

Niwelator NL520 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

UNIWERSALNE ZASTOSOWANIE

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

DOKŁADNY I NIEZAWODNY SPRZĘT

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardzie dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL520 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

ŁATWA, WYGODNA OBSŁUGA

NL520 posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania. Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Równanie terenu, budowa drogi, parkingu, prace brukarskie

Płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są manualnie (ręcznie). Na głowicy lasera znajduje się celownik do wpasowania w oś spadku. Ustawiając laser nad jednym punktem i namierzając go na drugi uzyskujemy linię/oś, wzdłuż której pochylana będzie płaszczyzna laserowa. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować - wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary. W dowolnym miejscu na budowie (w zasięgu działania lasera) - wiązka laserowa wskaże nam poprawne rzędne. Niwelator posiada funkcję alarmu przewyższenia. Jest to bardzo ważne w przypadku niestabilnego podłoża, na którym stoi laser. Osiadanie gruntu może spowodować niepożądane obniżanie linii referencyjnej, dlatego sprzęt może być stosowany nawet w najtrudniejszych warunkach terenowych. Ustawiając niwelator laserowy na statywie korbowym z podziałką na wysięgniku - płaszczyzna laserowa może być w łatwy i szybki sposób dostosowana do wymogów (wprowadzenie zmian wysokości - offset'ów). Wystarczy raz ustawić laser na budowie i kolejne wysokości podbudowy drogi zmieniać na statywie. Warto wspomnieć, że podobnie jak w przypadku pomiarów klasycznych, niwelator może stanowić bazę referencyjną do kontroli pracy maszyn. Montując laserowy czujnik maszynowy na maszcie lemiesza spycharki czy równiarki, czy ramieniu koparki - operator uzyskuje możliwość kontroli pracy w czasie rzeczywistym na podstawie wskazań z czujnika. Proste komunikaty: "podnieś łyżkę" lub "lemiesz", "opuść" oraz "jesteś na żądanej wysokości" pomagają operatorowi maszyny wykonywać pracę zgodnie z projektem. Jest to ogromne ułatwienie i zapewnia wzrost efektywności, wpływa na bezpieczeństwo robót i niezależność - operator sam kontroluje wykop, nie potrzebuje wsparcia geodety, nie ma potrzeby rozciągania linek, nabijania palików.

Niwelacja laserowa - pracuj szybciej, dokładniej i bez ograniczeń

NL520 jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie. Sprzęt automatycznie sam się spoziomuje. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest wstanie pokryć swoim zasięgiem ponad 19 hektarów terenu. Pomiary różnicy wysokości dokonywane są przez jedną osobę stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami. W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna. W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo

Specyfikacja techniczna:

Źródło światła laser czerwony (635 nm), klasa 2

Dokładność ± 1,0 mm/10 m

Zasięg pracy 500 m (z czujnikiem laserowym)

Pochylenie płaszczyzn ± 10% (oś X, os Y), manualne

Skanowanie 0-10°-45°-90°-180°

Pilot zdalnego sterowania tak

Zakres samopoziomowania ± 5°

Zasilanie DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)

Czas pracy ok. 50 godzin

Klasa odporności IP54

Zakres temperatur pracy

-20°C do +50°C

Wymiary

206 x 206 x 211 mm

Waga

3,0 kg

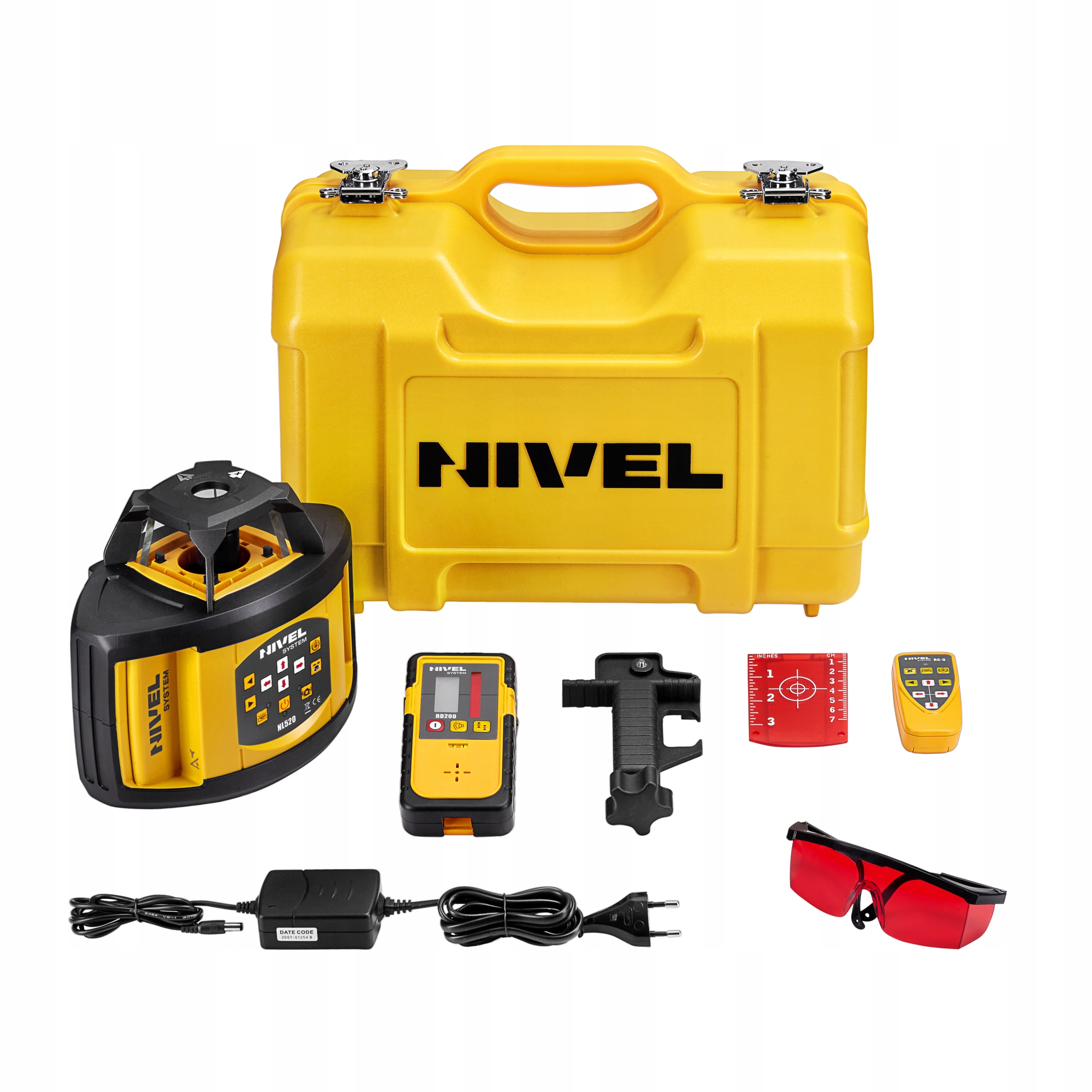

Zestaw zawiera:

• niwelator laserowy: 1 szt.
• czujnik laserowy z uchwytem na łatę: 1 szt.
• pilot zdalnego sterowania: 1 szt.
• akumulatorki Litowo-jonowe: 1 kpl
• ładowarka: 1 kpl
• tarczka laserowa: 1 kpl
• okulary laserowe: 1 kpl
• instrukcja obsługi: 1 szt.
• kufer transportowy: 1 szt.
• statyw
• łata

Statyw Nivel System SJJ1

• Lekki i trwały statyw na zaciski, idealny do niwelatorów optycznych i laserowych.
• Profesjonalny statyw aluminiowy - stabilny statyw wykonany z aluminium
• Bardzo dobre tłumienie drgań gwarantuje precyzje pomiarów
• Mimośrodowe zaciski nóg statywu - szybka i łatwa blokada
• Pasek do transportu
• Groty wykonane z odpornej stali
• Zastosowanie: teodolity, lasery budowlane, tachimetry, niwelatory precyzyjne, niwelatory optyczne

Dane techniczne

• Wysokość minimalna:    0,97 m
• Wysokość maksymalna:    1,50 m
• Głowica statyw:    płaska
• Waga:    3 kg
• Materiał:    aluminium
• Gwint mocujący instrument:    5/8"

Łata Nivel System LS-24:

• Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką
• i łatwym odczytem odchylenia od poziomu.
• Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.
• Posiada dwa podziały: bezwzględny - od 80cm do 190cm oraz podział względny w zakresie ±50cm. Dolna część łaty pozwala na regulację wysokości zera.
• Wykonanie z mocnego aluminiowego profilu zapewnia długotrwałe, bezawaryjne użytkowanie.
• Regulacja wysokości i zintegrowana libella pudełkowa do pionowania
• Skala z ustalonym punktem zerowym pomiędzy obszarem czerwonym i białym (z przodu łaty)
• Precyzyjna podziałka milimetrowa
• Kodowanie barwne - czerwony oznacza "za wysoko", srebrny - "za nisko"
• Wzmocniona stopka zapobiega uszkodzeniom łaty
• Suwak do mocowania detektora laserowego

Dane techniczne

• Długość:    131 - 240 cm
• Sekcje:    2
• Jednostki:    m / cm
• Materiał:    aluminium
• Waga:    1 kg
