Laserový nivelačný prístroj Topcon RL-H5 A Digital

RL-H5 A DIGITAL

Laserový nivelačný prístroj RL-H5 A DIGITAL značky Topcon Okrem vymedzenia horizontálnej roviny, definuje aj rovinný sklon v jednom smere. To znamená, že odborníci v stavebníctve, špecializujúci sa na zemné a cestné práce, môžu rýchlo a presne určiť sklony (napr. ihriská, parkoviská, námestia atď.). RL-H5 A Digital je zariadenie pre všetkých, ktorí hľadajú ekonomické riešenie pri nákupe, ale zároveň spoľahlivé, odolné a zabezpečujúce veľmi vysokú presnosť a dlhý pracovný dosah. Nivelač znižuje náklady na použité materiály, skracuje čas realizácie projektov, zvyšuje presnosť, účinne eliminuje chyby pri vykonávaní a zvyšuje konkurencieschopnosť vášho podnikania.

Popis variantu: Digitálne zobrazenie výškových rozdielov

Výhody

• Inovatívna technológia – viditeľný laserový lúč s vysokou presnosťou a dlhým dosahom,
• Najvyššia presnosť práce – laserový lúč umožňuje presné určenie referenčnej roviny a vykonávanie nivelácie s doteraz nevídanou kvalitou (2,4 mm / 50 m), a tým znížiť spotrebu stavebných materiálov,
• Práca so šikmou rovinou – laserový lúč môže vytvárať horizontálnu alebo vertikálnu rovinu; rovina môže byť naklonená v jednom smere v rozsahu ± 8,7%, vďaka čomu sa určenie sklonu v teréne vykonáva manuálne a bez nutnosti prepočítania výšky jednotlivých pozícií,
• Jednoduchá obsluha, dlhý dosah – čítanie výškového rozdielu sa vykonáva pomocou laserového snímača a patch v pracovnom poli lasera s priemerom 800 m, nie je potrebná žiadna ďalšia osoba na obsluhu nivelačného zariadenia,
• rýchle samonivelačné – kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný,
• Jednoduchá obsluha – ovládanie nivelačného zariadenia jedným tlačidlom – zapnite a zmerajte,
• Práca v každom prostredí – pevná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP66, čo umožňuje prácu v daždi a prachu,
• Na riadenie strojov – laser môže byť použitý v riadiacich systémoch stavebných strojov, ktoré ďalej zvyšujú ich presnosť a výkon.

Podrobnosti

• Bezpečnosť a spoľahlivosť – Nivelačné stroje japonskej značky Topcon patria medzi najefektívnejšie riešenia a ich veľká popularita na trhu je výsledkom vysokej kvality spracovania a spoľahlivosti. Na stavbe sú vystavené špeciálnym zaťaženiam, pracujú ako v prašných miestnostiach, tak aj v náročných terénnych podmienkach, v okolí ťažkých strojov.
• Intuitívna a rýchla práca – riadenie funkcií lasera sa vykonáva prostredníctvom intuitívneho ovládacieho panelu. Ovládanie lasera nespôsobuje žiadne problémy, funkcie sa aktivujú okamžite, po zapnutí napájania sa zariadenie automaticky vyrovná. Generovaný laserový lúč vytvára referenčnú rovinu pre horizontálne práce, aj so stúpaním v jednom smere ± 8,7Pri práci so snímačom a laserovou plochou získame precíznu nivelačnú súpravu, merania sa vykonávajú jednou osobou. Vysoké parametre lasera zabezpečujú jeho použitie aj pri automatických systémoch riadenia strojov.
• Dlhý dosah – laserový lúč bez obmedzení – Topcon RL-H5 A Digital je založený na modernej technológii „Topcon Long Range“, s vysokou rýchlosťou otáčania hlavy (600 ot/min) – poskytuje používateľom veľmi dlhý dosah vykonávanej práce – 800 Okrem toho je nivelačný prístroj vybavený špeciálnou diódou Topcon, ktorá vyžaruje silne sústredené svetlo, ktoré je pri vonkajších prácach na stavbe neviditeľné pre ľudské oko, pretože je rozpoznané laserovými snímačmi. Dióda vyžaruje laserový signál na veľké vzdialenosti, pričom si zachováva milimetrovú, veľmi tenkú hrúbku zobrazovaného lúča (lúč sa nerozdeľuje, na veľkých vzdialených miestach je stále veľmi tenký, čo zaručuje vysokú presnosť merania). Laser vyžarujú viditeľné svetlo, takže v uzavretých priestoroch môžeme pracovať bez použitia laserového senzora.
• PRESNÉ A SPOĽAHLIVÉ ZARIADENIA – Nivelač RL-H5 A Digital je postavený na základe elektronického kompenzátora, ktorý eliminuje vibrácie a zabezpečuje presné vyrovnanie laserovej roviny aj v prostredí ťažkého vybavenia. Okrem toho je zariadenie vybavené funkciou TILT, ktorá ho chráni pred neželanou zmenou výšky nastavenia lasera, aj keď niekto neúmyselne umiestni nivelátor na stavbe (zariadenie sa automaticky vypne). RL-H5 A Digital je odolný voči prachu a vode, potvrdený triedou IP66.
• Presné meranie – optický systém a komponenty kompenzátora sú vyrobené s najvyššou presnosťou, čo zaisťuje stabilnú prácu s vysokou presnosť 0,5 mm / 10 M.

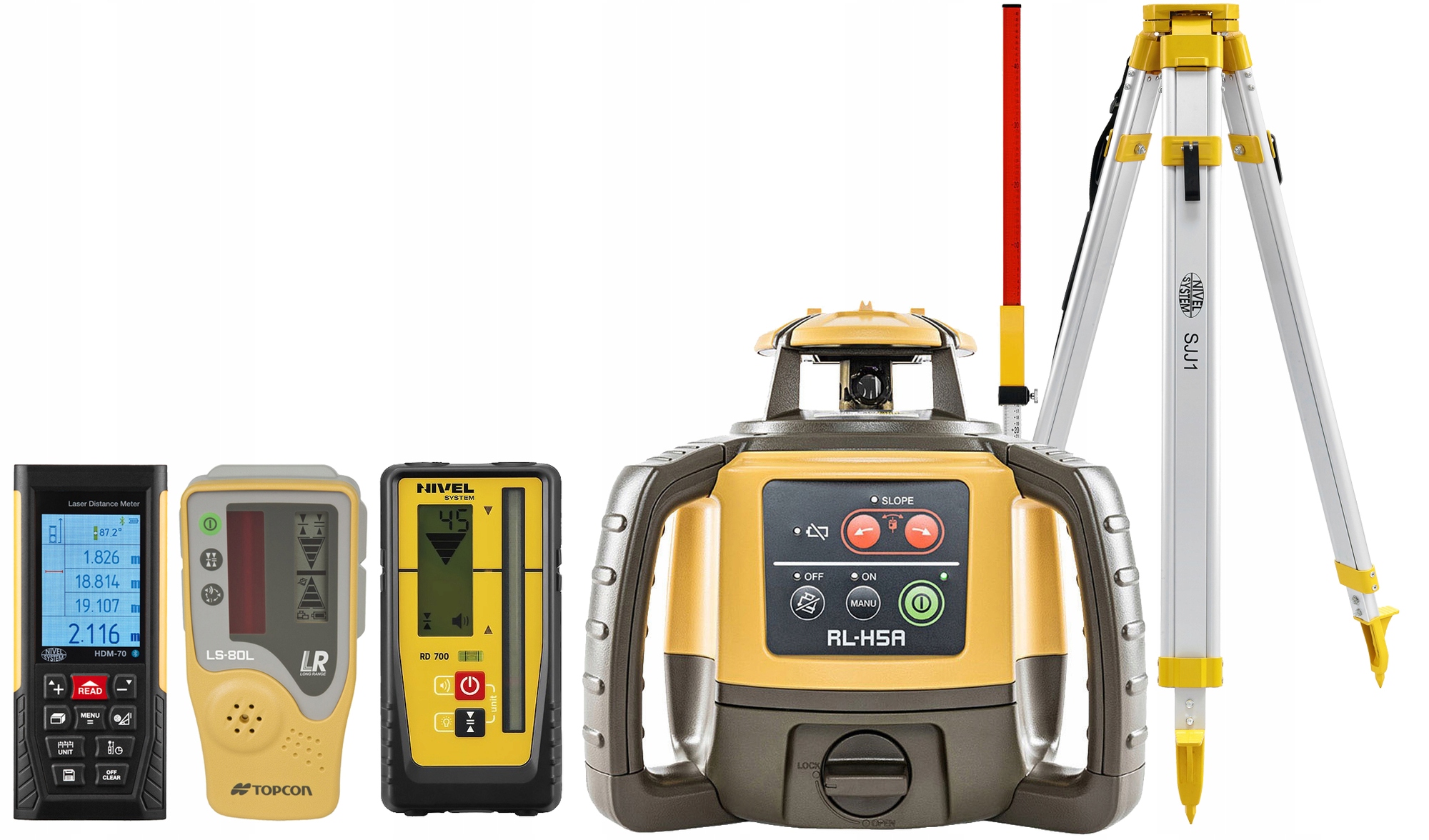

SÚPRAVA OBSAHUJE

• Laserový nivelačný prístroj RL-H5 A DIGITAL,
• Laserový snímač Digitálne s digitálnym zobrazením výškového rozdielu,
• Držiak snímača na patch,
• Akumulátory BT-79Q,
• Napájací zdroj AD-17,
• Prepravný kufor.

• Pracovný čas: Dobíjacie batérie: cca 60 hodín prevádzky, alkalické batérie cca. 100 hod. prevádzka
• Presnosť: +/- 10” (0,5 mm/10 m)
• Trieda odolnosti: IP66
• Sklon roviny: ±8,7% (jednosmerne)
• Rýchlosť otáčania hlavy: 600 ot./min.
• Hmotnosť: 2,5 kg
• Rozmery: 211 × 172 × 205 mm
• Rozsah samonivelačného: ±5°
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Pracovný rozsah: 800 [m]
• Napájanie: Ni-MH batérie (súčasťou balenia)
• Zdroj svetla: LED Viditeľný, červený (635 nm), trieda 3R
• Digitálny snímač (digital) v balení: Áno
• Sklon rovín: Jedna os
• Farba laserového lúča: Červená
• Displej: Nie
• Stupeň ochrany IP: IP66
• Súprava obsahuje: Základné
