Varianty montáže

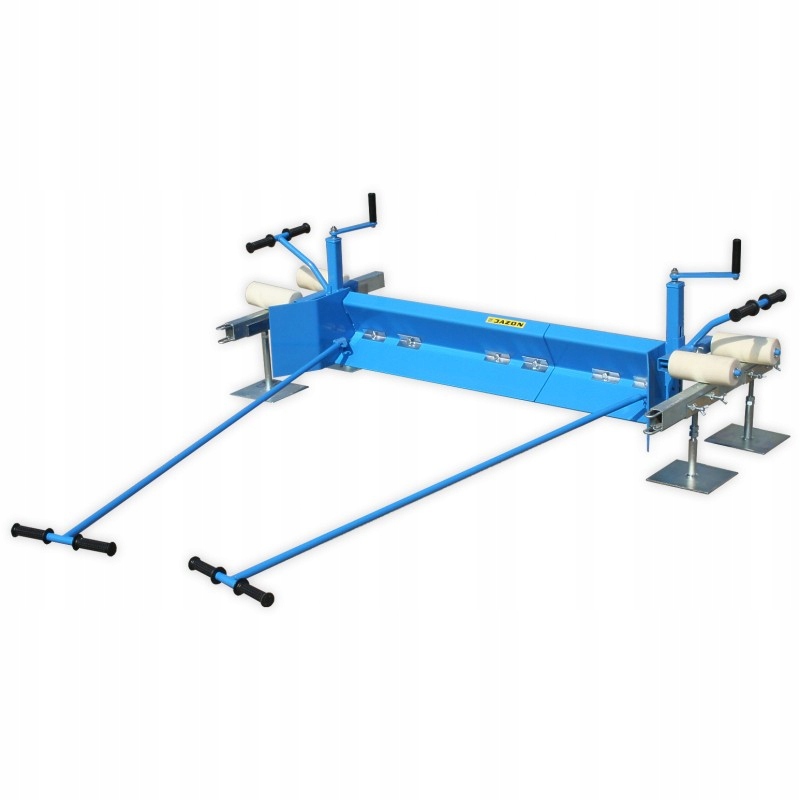

Ručný profilovací stroj JAZON 4M

Ručná profilovacia záplata je určená na vyrovnávanie podkladu pod dlažbu, asfalt a pod. na uliciach, parkoviskách, námestiach a pod...

Systém precízneho vedenia profilovacích latov pozostávajúci z 3 m dĺžky koľajníc, pätiek a sedla. Všetky komponenty sú pozinkované, čo chráni pred koróziou a uľahčuje umývanie po ukončení práce.

• Pracovná šírka:110 kg
• Nastaviteľná v rozsahu: 90-450 cm

Sada obsahuje:

• Dvojica kotúčov,
• lamely s dĺžkou 70 cm, 80 cm a 2 × 180 cm,
• špeciálny koniec pre lištu so špeciálnym nastavením pracovnej výšky pomocou vedier,
• Sada spojovacích prvkov na pripojenie lamiel.

Varianty montáže

WARIANT I

• Modul: 70 cm
• Plynulé nastavenie: 88 - 96 cm

Variant II

• Modul: 80 cm
• Plynulé nastavenie: 98 - 106 cm

Variant III

• Modul: 180 cm
• Plynulé nastavenie: 198 - 206 cm

Variant IV

• Modul: 70 + 80 cm
• Plynulé nastavenie: 136 - 152 cm

Variant V

• Modul: 70 + 180 cm
• Plynulé nastavenie: 236,5 - 252 cm

Možnosť VI

• Modul: 80 + 180 cm
• Plynulé nastavenie: 231 - 247 cm
• Plynulé nastavenie: 246 - 262 cm

Variant VII

• Modul: 70 + 80 + 180 cm
• Plynulé nastavenie: 269,1 - 292,9 cm
• Plynulé nastavenie: 284,1 - 307,9 cm

Variant VIII

• Modul: 180 + 180 cm
• Plynulé nastavenie: 316 - 332 cm
• Plynulé nastavenie: 331 - 347 cm
• Plynulé nastavenie: 346 - 362 cm

Variant IX

• Modul: 70 + 180 + 180 cm
• Plynulé nastavenie: 354,1 - 377,9 cm
• Plynulé nastavenie: 369,1 - 392,7 cm
• Plynulé nastavenie: 384,1 - 407,9 cm

X variant

• Modul: 80 + 180 + 180 cm
• Plynulé nastavenie: 349,1 - 372,9 cm
• Plynulé nastavenie: 364,1 - 387,9 cm
• Plynulé nastavenie: 379,1 - 402,9 cm
• Plynulé nastavenie: 394,1 - 417,9 cm

Variant XI

• Modul: 70 + 80 + 180 + 180 cm
• Plynulé nastavenie: 387,1 + 418,9 cm
• Plynulé nastavenie: 402,1 - 433,9 cm
• Plynulé nastavenie: 417,1 - 448,9 cm
• Plynulé nastavenie: 432,1 - 463,9 cm
