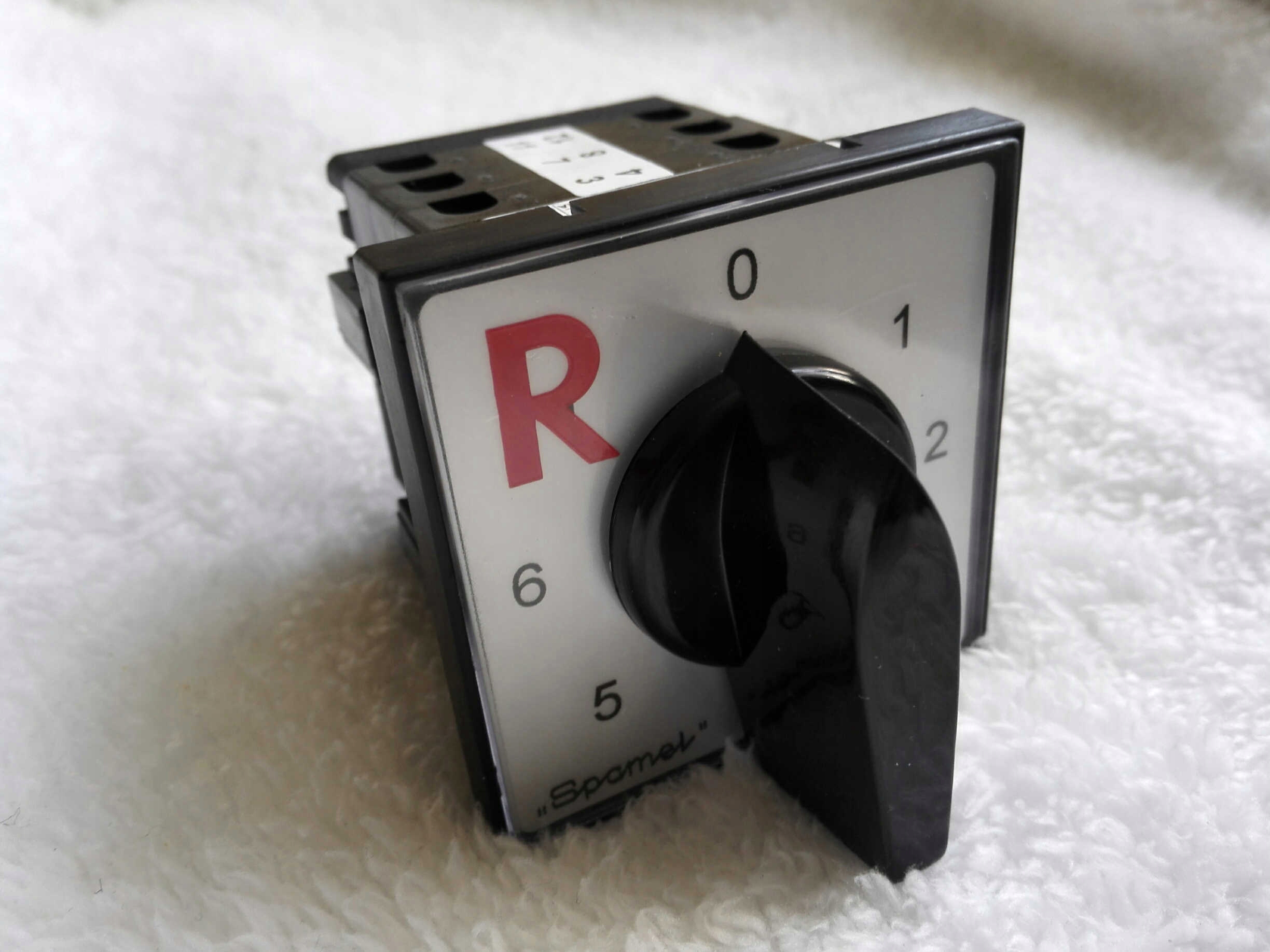

Nowy POLSKI Przełącznik 8 - zakresowy do rozruchu/prostownika z rozruchem CLASS -Sherman, Geko, Magnum, Mar-Pol, Ripper, Optima, Imperia, Yato, Start-Pol, Bass - SERIA 500, 530, 540, 630, 640, 750, 850 i innych.

.

Pasuje praktycznie DO WSZYSTKICH prostowników/rozruchów które mają zakresy:

Rozruch -- 0 -- 1-- 2-- 3-- 4-- 5-- 6.  Czyli 6 stopni ładowania, "Zero" i "Rozruch"

.

typ SK25 Prąd znamionowy ciągły Iu=Ith  32A

230-400-500- 690V, 50/60Hz

EN 60947-3 EN60947-3

Przełącznik jest wysokiej jakości zamiennikiem produkcji POLSKIEJ - ZNACZNIE, ZNACZNIE silniejszy od oryginalnych chińskich ( nawet tych 32A) - solidny przełącznik produkcji znanego producenta -Sp-ni SPAMEL, WARTO taki zastosować, bo ( mimo że kosztuje swoje) jego trwałość jest wielokrotnie większa niż chińskiego oryginału, takie polskie przełączniki działają po 15-lat! Oryginalnie w tych prostownikach stosowany był chiński przełącznik KLKG1-25A/3, HZ5-20A/3, lub szl9-32/3, który to ( nawet wersja 32A) jest słaby zarówno mechanicznie jak i elektrycznie.

W komplecie przełącznik, pokrętło, tabliczka opisowa, instrukcja - schemat montażu i schemat elektryczny oraz śrubki.

Przełącznika można też użyć do prostownika rozruchowego typu "620" który ma 6-cio ( a nie 8-mio) pozycyjny przełącznik, wtedy otrzymujemy dodatkowo dwie pozycje "zero" i wszystko funkcjonuje jak fabrycznie, pasuje też do prostownika z oddzielnym, drugim przełącznikiem "ładowanie-rozruch".

Na ostatniej fotce pokazany jest przykładowy schemat łączeń i układ uzwojeń transformatora mojego autorstwa. Podano umowną liczbę zwojów uzwojenia pierwotnego - Uzwojenie główne to w tym przykładzie 80 zw.

Pozycja R - TYLKO uzwojenie główne  ( TYLKO ROZRUCH )

Pozycja 0

Pozycja 1.  11-12 oraz 7-8 czyli 205 zwojów- NAJSŁABSZY zakres

Pozycja 2.  9-10 oraz 7-8 czyli 190zwojów

Pozycja 3.  5-6 oraz 7-8 czyli 175 zwojów

Pozycja 4.  3-4 oraz 11-12 czyli 150zwojów

Pozycja 5.  3-4 oraz 9-10 czyli 135zwojów

Pozycja 6.  3-4 oraz 5-6 czyli 120 zwojów- NAJSILNIEJSZY zakres

.

Oferuję wsparcie po zakupie, podłączenie jest stosunkowo proste, dołączam DOKŁADNY schemat podłączenia, oraz diagram przełącznika !

.

Na wszystkie pytania chętnie odpowiem -mailowo lub telefonicznie - Jacek.

.

Na innej mojej aukcji tańsza wersja 25A  przełącznika, mam również inne przełączniki do prostowników, także

dobiorę każdy inny, nietypowy przełącznik do dowolnej spawarki, obrabiarki, podnośnika, innej maszyny. Jeśli zastanawiasz się czy przełącznik będzie pasował - zadzwoń, chętnie pomogę.
