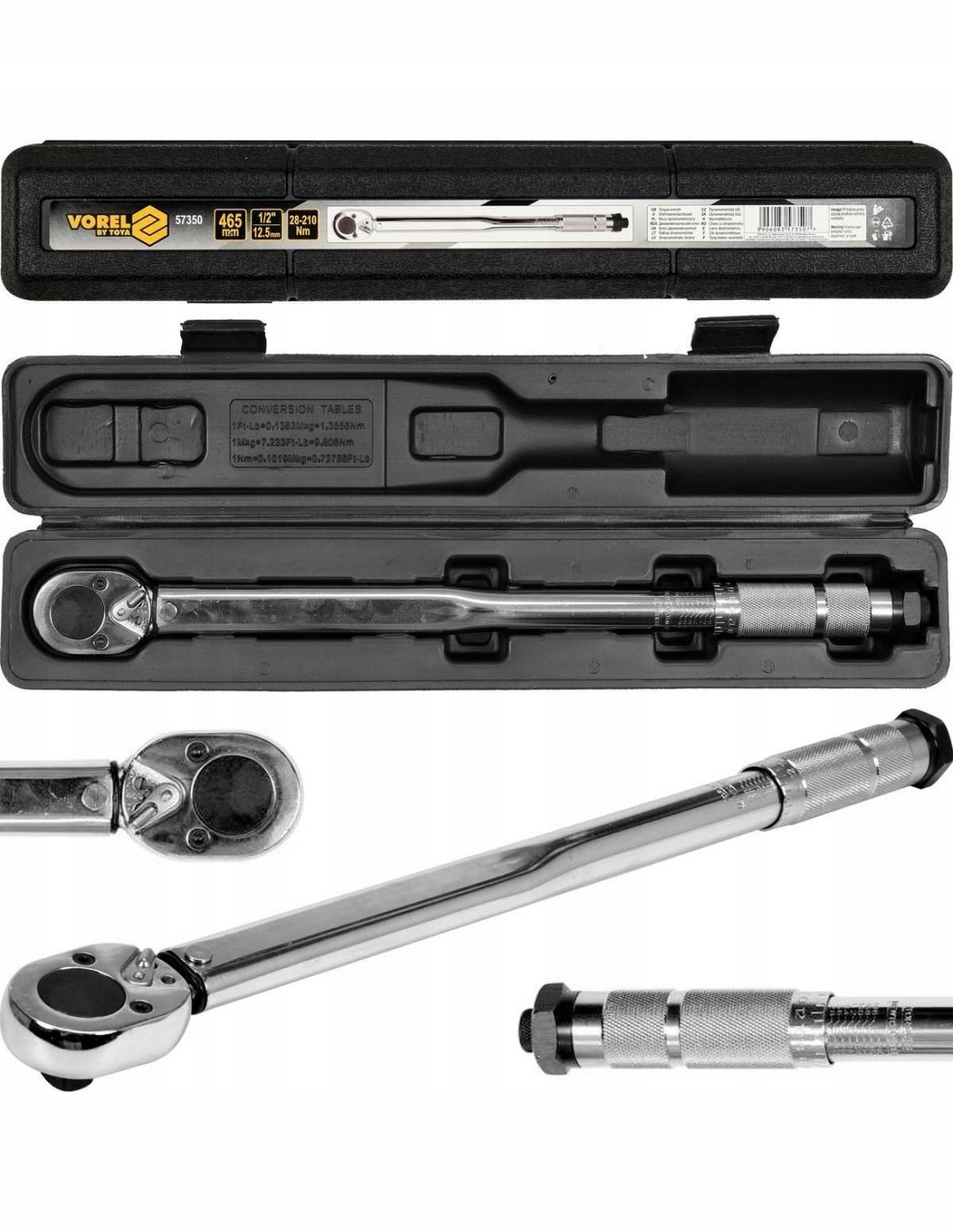

Klucz dynamometryczny 1/2" Vorel 57350 o momencie od 28 do 210nm

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły. Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia był znany i odpowiedni do rodzaju materiału oraz wytrzymałości śruby i nakrętki.

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia przenoszącego siłę. Głowica służy do mocowania nasadek sześciokątnych.

Sposób użycia

• Wybrać odpowiednią skalę Nm lub in-lbs. Odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego.

• Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.

• Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.

• Następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.

• Na wypust klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Dane techniczne

• Długość [mm]: 465
• Rozmiar napędu [cal]: 1/2"
• Wartość momentu [Nm]: 28 - 210

Zawartość zestawu

• klucz dynamometryczny
• instrukcja obsługi oraz karta gwarancyjna
• walizka
