Technické parametre

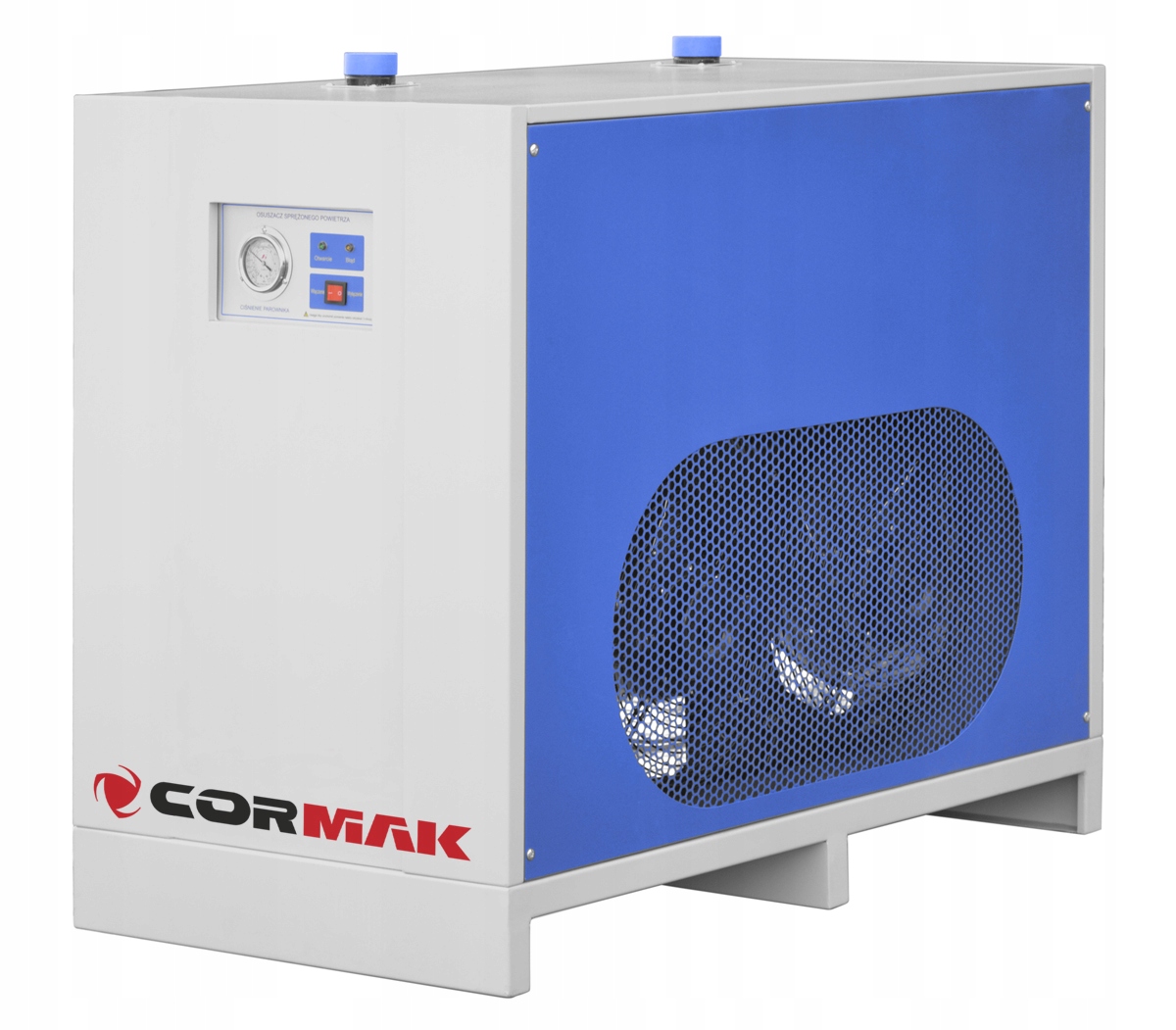

Kondenzačné sušiče stlačeného vzduchu majú za úlohu znížiť teplotu stlačenej vzduchovej zmesi a odstrániť častice vody a oleja z privádzaného vzduchového prúdu.

TECHNICKÉ PARAMETRE

• Priemer výstupného a nasávacieho potrubia (BSP) 2"
• Práca v tlakových nádržiach do 16 barov
• Vstupná teplota ≤38 °C
• 3 °C pri prevádzkovom pretlaku
• VÝKON: 11500 l/min
• Maximálny výkon: 2,13 kW
• Napätie: 230 V
• ROZMERY (D x S x W): 1200 × 650 × 970 mm
• Hmotnosť: 170 kg

Prvá fáza

Najprv sa stlačený vzduch dostane do výmenníka tepla vzduch-vzduch, kde je v protiprúdovom systéme predchladený vzduchom opúšťajúcim výparník.

Druhá fáza

V druhom stupni prechádza do výparníka chladiaceho okruhu, kde je teplota stlačeného vzduchu znížená na teplotu rosného bodu chladiva. Počas oboch stupňov chladenia sa takmer všetky olejové a vodné pary obsiahnuté v stlačenej vzduchu kondenzujú. Pri opúšťaní sušičky prechádza vzduch vysokoúčinným separátorom, kde sa kondenzát oddeľuje od vzduchu a potom sa automatickým vypúšťacím ventilom odvádza von. Potom sa vzduch po oddelení kondenzátu vracia do výmenníka tepla, kde je opäť zahrievaný, čo má za následok zníženie relatívnej vlhkosti stlačeného vzduchu.

Chladiaci systém je navrhnutý tak, aby automaticky reguloval chladiaci výkon v závislosti od množstva a teploty vzduchu, ktorý sa má spracovať. To sa dosiahne pomocou technológie ventilátora s premenlivými otáčkami.
