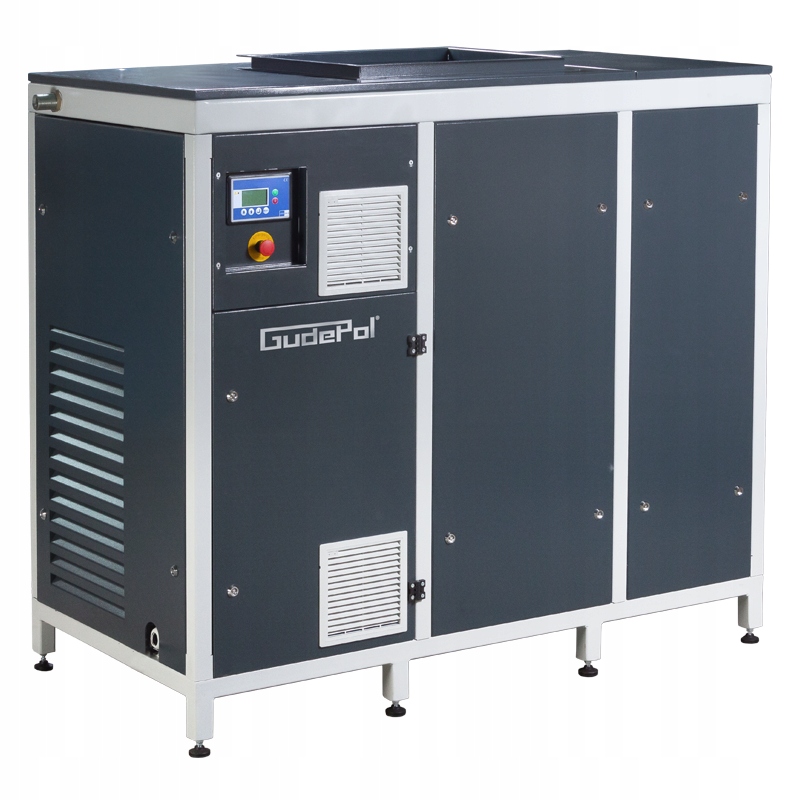

Priemyselné skrutkové kompresory

Model: GD-VDBI13/45/10

Spoločnosť GUDEPOL - líder na trhu kompresorov a pneumatiky

Je to Poľská spoločnosť pôsobiaca na trhu už 30 rokov! Skúsenosti získané v priebehu rokov umožnili spoločnosti vytvoriť bohatú ponuku skrutkových a piestových kompresorov, vzduchotechnických staníc, inštalácií, pneumatického náradia, armatúr a komplexných riešení v oblasti pneumatiky.

Výhody kompresora zo série VDBI:

• Nízke náklady na servis v celej krajine
• Výrazné zníženie nákladov na elektrickú energiu
• Jednoduchá obsluha kompresora
• Overená spoľahlivosť zariadenia vďaka dôkladným kontrolám kvality počas výrobného procesu
• Vysoká účinnosť skrutkovej jednotky v porovnaní s výkonom elektromotora
• Kompaktná konštrukcia kompresora pre veľké možnosti prispôsobenia
• 5 rokov záruka
• Možnosť využitia tepelnej účinnosti kompresora
• Funkcia kaskádového/maticového pripojenia

Skrutkový kompresor bol vybavený radom komponentov, ktoré podporujú prácu zariadenia.

Ovládací panel

Kompresor VDBI je vybavený mikroprocesorovým panelom riadiaceho systému L26S, ktorý informuje o prevádzkovom stave kompresora. Toto riešenie umožňuje jednoduchú a čitateľnú prevádzku zariadenia, systém automaticky zachytáva abnormality v prevádzky, informuje zobrazením typu poruchy. V prípade nebezpečenstva poškodenia kompresora ho vypne. Informuje používateľa o prevádzacom stave kompresoru.

Alfanumerický LCD displej poskytuje informácie o:

• prevádzkový tlak
• Poruche zariadenia po podrobnom kóde alarmu
• Prevádzková teplota skrutky
• celkový počet odpracovaných hodín a počet odpracovaných hodín pri zaťažení,
• Zostávajúci čas do servisnej prehliadky

Ďalšie výhody:

• hlásenia o prevádzke kompresora sú prenášané v 8 jazykoch (poľsky, anglicky, nemecky, francúzsky, taliansky, španielsky, turecky, portugalsky)
• Integrovaný časovač umožňuje nastaviť 3 pracovné plány pre jeden deň v týždni.
• Port RS232 umožňuje pripojenie kompresora k počítaču na monitorovanie prevádzky zariadenia.
• Možnosť pripojenia GSM modulu - prijímanie správ vo forme sms o práci kompresora.
• automatické spustenie kompresora po výpadku napätia v elektrickej sieti.
• Možnosť pripojenia kompresora z L25S v kaskáde (nadradený/podradený / multi-kompresor)

Modul skrutky

Čerpadlový systém kompresora VDBI je vyrobený z najlepších komponentov a má jeden z najvyšších pomerov účinnosti k výkonu motora na trhu. Prepracovaný systém filtrácie oleja a vzduchu zabezpečuje nízky obsah oleja v stlačenom vzduchu na výstupe kompresora (<4 ppm). Počas celého obdobia medzi servisnými prehliadkami udržiava kompresor najvyššiu úroveň výkonu. Integrovaná filtračná základňa s olejovou nádržou umožňuje jednoduchú údržbu.

Elektromotor IE3

Použitý vysokoúčinný motor triedy IE3 podľa nariadenia EÚ MEPS zaručuje najvyššiu dosiahnuteľnú energetickú účinnosť. Technické riešenie mazacieho systému zaručí dlhú a bezporuchovú prevádzku. Motor bol vyrobený v ekologickej výrobnej technológii a vyznačuje sa nízkymi emisiami tepla do atmosféry.

Prenos pohonu

roztok Prenos pohonu pomocou pružnej spojky sa vyznačuje dlhšou životnosťou ako remeňový prevod – je odolné voči opotrebovaniu, oleju a starnutiu. Konštrukcia typu Taper eliminuje chyby nesúososti modulu a motora a rovnomerné zaťaženie ložísk týchto prvkov spôsobuje zvýšenie životnosti pracovných prvkov. Koštrukcia spojky zabezpečuje tichú prevádzku pohonu prostredníctvom pružnej vložky, ktorá tlmia nárazy a rotačné vibrácie.

Automatizácia

Moderná automatizácia založená na komponentoch najvyššej kvality chráni kompresor pred:

• Poklesom napätia v elektrickej sieti
• s vypadnutím napájacej fázy
• Nesprávny smer otáčok motora
• preťaženie motora
• Príliš vysoká teplota oleja
• Príliš nízka teplota oleja
• Štartovanie nezaťaženého skrutkového modulu

Chladiaci systém

Vysoko účinný chladič s dvoma funkciami poskytuje optimálne prevádzkové podmienky aj v najnáročnejších podmienkach prevádzky kompresora. Umožňuje dosiahnuť nízku teplotu výstupu vzduchu do vzduchovej siete. Chladiaci systém bol dodatočne vybavený inovatívny ventilátor s turbínou, ktorý zvyšuje účinnosť systému, súčasne znížením úrovne hluku. Na pripojenie chladiča k modulu sa používajú vysokoteplotné hydraulické potrubia.

NXD menič

Čo je frekvenčný menič a na čo slúži?

Frekvenčný menič je elektronické zariadenie, ktorého úlohou je premeniť energiu striedavého prúdu s konštantnou amplitúdou napätia a konštantou frekvenciou na energiu s nastaviteľnou frekvenčnou a amplitúdovou premenlivou napätím. Frekvenčný menič je zariadenie, ktoré slúži na plynulú reguláciu otáčok elektromotorov pri zachovaní čo najlepších ich pohybových parametrov.

Použitie frekvenčného meniča v našich skrutkových kompresoroch umožnilo dosiahnuť veľmi dobré regulačné vlastnosti indukčných motorov, zabezpečujúce pri správnom riadení dosiahnutie plného krútiaceho momentu motora pri nízkych otáčkach s udržiavaním konštantného tlaku v sieti stlačeného vzduchu pri premenlivom jeho výstupnom toku.

Skrutkové kompresory VDBI s integrovaným frekvenčným meničom NX-D ponúkajú široký rozsah výkonov. Plynulé riadenie otáčok kompresora je najekonomickejší spôsob regulácie. Hlavné výhody sú nižšia spotreba elektrickej energie v porovnaní s tradične riadenými kompresormi a udržiavanie konštantného nastaveného tlaku v sieti stlačeného vzduchu.

Technické údaje

Výkon min. 2000 l / min

Výkon min. 120 m3/h

Max. výkon 396m3/h

Výkon max. 6600l/min

Max. pracovný tlak 10bar

Výkon motora 45 kW

Napájacie napätie 400 V

Hluk 70 dB

Pripojenie 1-1/2”

Rozmery (dĺžka x šírka x výška) 175 X 90 X 160 cm

Hmotnosť 840 kg

Pre zachovanie záruky je potrebné používať kompresorový olej firmy GUDEPOL určený pre daný model čerpadla.
