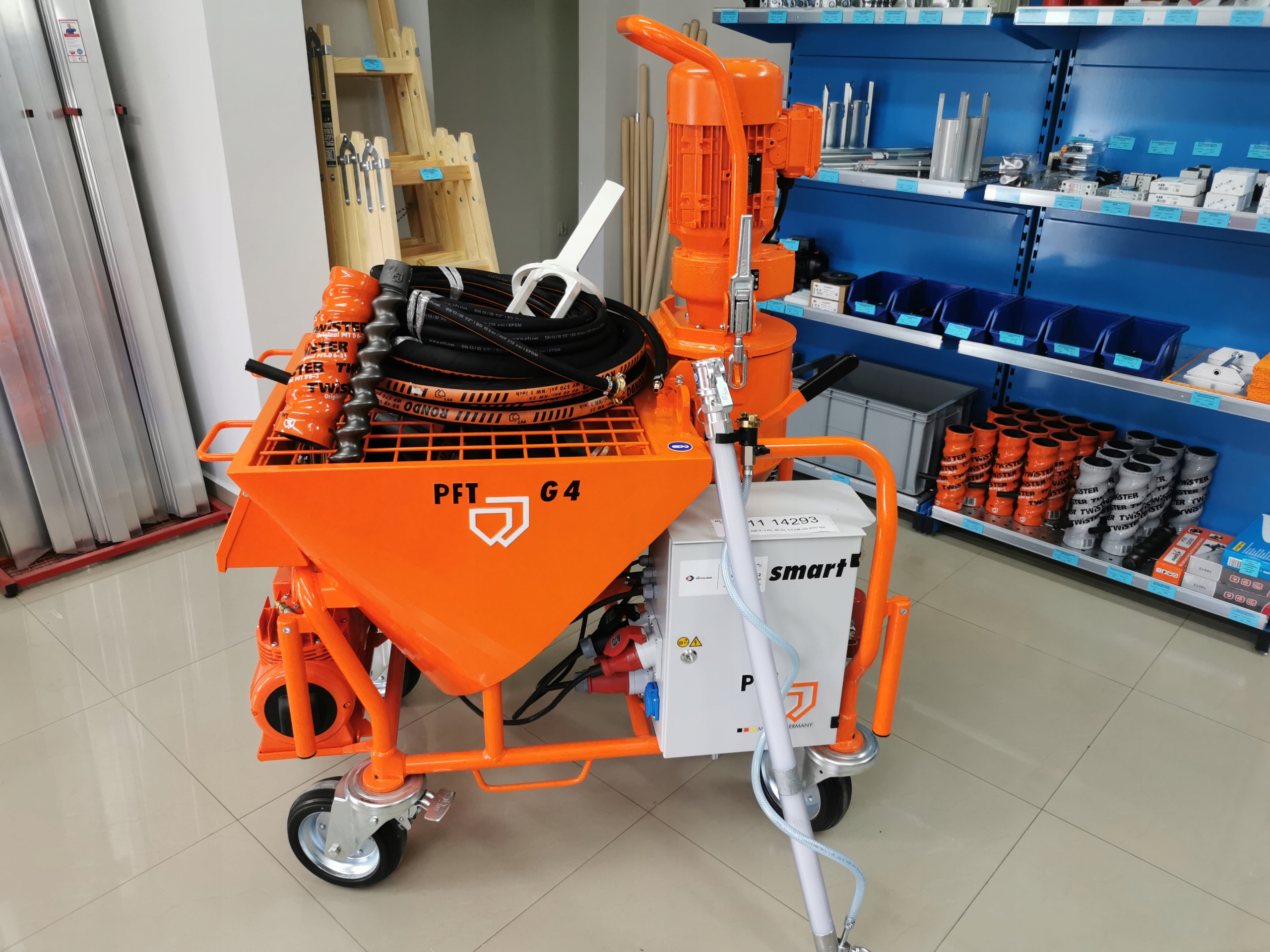

Agregat tynkarski PFT G4 Smart z pompą wody

Uniwersalne urządzenie do pompowania i mieszania w sposób ciągły wytwarzanych fabrycznie suchych zapraw

Urządzenie G4 Smart to jedna z najbardziej uniwersalnych maszyn do urabiania wytwarzanych fabrycznie suchych zapraw mieszanych maszynowo. Urządzenie może być napełniane materiałem z worków jak również i bezpośrednio z silosu lub kontenera za pomocą pokrywy przelotowej lub pokrywy nadmuchu oraz SILOMAT-u PFT. Idealnie nadaje się do wykonywania tynków gipsowych, cementowo-wapiennych oraz wylewek samopoziomujących.

Zasada funkcjonowania

Strefa sucha do wypełnienia gotową zaprawą oddzielona jest od strefy mieszania i strefy pompy. Sucha zaprawa podawana jest do komory mieszania za pomocą zamocowanego ukośnie koła dozującego. Dopełnienie i uruchomienie PFT G4 nową porcją materiału może nastąpić w każdym momencie. Koło dozujące napędzane jest oddzielnie i może być łatwo zdemontowane dzięki mocowaniu umieszczonemu centralnie.

Napełnianie materiałem z worków

PFT G4 to jedno urządzenie do wszystkich materiałów. To łatwy do transportowania agregat tynkarski, wykonany w przemyślanej technice, oferujący wysoką wydajność podawania na dużą odległość, również z możliwością łącznego stosowania z innymi elementami programu maszynowego PFT. Dzięki niskiemu poziomowi zasypywania bardzo dobrze nadaje się do napełniania materiałem z worków. Urządzenie świetnie spisuje się do stosowania na mniejszych i średnich budowach.

Bezpośrednie napełnianie z silosu

Agregat zaprojektowany został w systemie modułowym. Dzięki stosowaniu pokrywy przelotowej PFT urządzenie można szybko podłączyć pod każdym silosem i/lub kontenerem, wykorzystując przy tym kołnierz. Urządzenie jest bardzo dobrze przystosowane do podawania materiałów na odległość do 30m.

Napełnianie pneumatyczne z zastosowaniem SILOMAT-u PFT

Urządzenie tłoczące PFT SILOMAT montowane jest za pomocą kołnierza do silosu lub kontenera. Cały montaż jest bardzo szybki. Po naciśnięciu przycisku sucha zaprawa podawana jest automatycznie i bezpyłowo do agregatu. Urządzenie umieszczane jest bezpośrednio w miejscu urabiania materiału, niezależnie od odległości od silosu lub kontenera od miejsca jego stosowania.

Zalety:

Wzmocniona rama wykonana z rury wytrzymuje bez problemu znaczne obciążenia

Najwyższy poziom stabilności dzięki wytrzymałej konstrukcji ramy, ze wzmocnionym zamocowaniem kół

Wysoka wydajność podawania - do 85 l/min - podczas urabiania płynnych mas jastrychowych dzięki możliwości prostej wymiany koła dozującego

Bezawaryjność działania dzięki zastosowaniu dużego i dokładnego filtra o bardzo małych oczkach

Ulepszony odpływ wody dzięki ukośnie zamocowanej pompie oraz ochrona przed niskimi temperaturami dzięki możliwości opróżnienia urządzenia z wody

Sprężarka powietrzna automatycznie zabezpieczana na czas transportu żurawiem

Duża skrzynka narzędziowa, przystosowana do przechowywania np. czyszczaka rury mieszania, wału czyszczenia i/lub pistoletu natryskowego

Zintegrowany uchwyt do mocowania klucza do rotora
Redukcja obciążenia pyłem: możliwość zamocowania opcjonalnej wiatrownicy, uniemożliwiającej powstawanie w zasobniku materiałowym zawirowań powietrza

Parametry techniczne:

Maks. Ciśnienie robocze: 30 bar

Wydajność pompy: 6-35 l/min

Moc silnika pompy: 5,5 kW

Moc silnika dozującego: 0,75 kW

Zasilanie: Elektryczne: 400V

Kompresor powietrza: LK 250

Moc kompresora: 0,9 kW

Pojemność zasobnika: 145 l

Wysokość napełniania: 910 mm

Pompa wodna: 0,37 kW, 400 V

Ciężar : 259 kg

Rodzaj ramy: wózek

Gwarancja: 2 lata: urządzenie, elektronika; 5 lat: silnik, hydraulika

Wyposażenie podstawowe:

Mieszadło G 4/ G 5 proste

Opcjonalne podłączenie zdalnego sterowania

Element rewizyjny część 25V ze złączem Geka

Instrukcją obsługi

Silnik przekładniowy 5,5 kW, 400 obr/min z wyłącznikiem wychyleniowym

Wodomierz 100 - 1000 l/h kpl.

RONDO ciśnieniowy wąż do zaprawy 25 mm 10 m połączenie hydrauliczne

Z wężem wodno-powietrznym 1/2", 11 m w komplecie ze złączami

Płaszcz D6-3 (pomarańczowy)

Końcówka natryskowa 25mm sr.24

Dysza 14 mm smartline

Rura mieszania do pompa G 4 bez uchwytu

Manometr ciśnienia zaprawy 25 mm

Zastosowanie:

Tynki gipsowe

Tynki gipsowo-wapienne

Tynki cementowe

Tynki wapienne

Tynki wapienno-cementowe

Szlamy mineralne (fango)

Tynki izolacyjne

Zaprawy do wypełniania fug

Zaprawy zbrojeniowe i klejące

Płynne jastrychy

Zaprawy murarskie

Szpachlówki samopoziomujące
