Aktívne schválenie cestného solárneho panelu D6

Najkvalitnejšie aktívne označenie pre chodcov.

Aktívna značka D6 fólia II. generácie so žiarovkami, solárnym panelom a snímačom pohybu. (komplet na jeden prechod pre chodcov)

Aktívna značka D-6 SIGN FLASH je určená na označenie prechodov pre chodcov.

Odporúča sa používať tento znak na miestach s obzvlášť nebezpečnými podmienkami, ktoré vyžadujú od vodiča

- O to viac.

Aktívny znak D-6 SIGN FLASH umožňuje vodičom oveľa rýchlejšie

Reakcia ako pri konvenčných dopravných značkách, najmä v neosvetlených oblastiach

v období od súmraku do úsvitu a za podmienok zníženej viditeľnosti spôsobenej

nepriaznivých poveternostných podmienok, napr. počas silných dažďov alebo hmly.

Technický opis výrobku

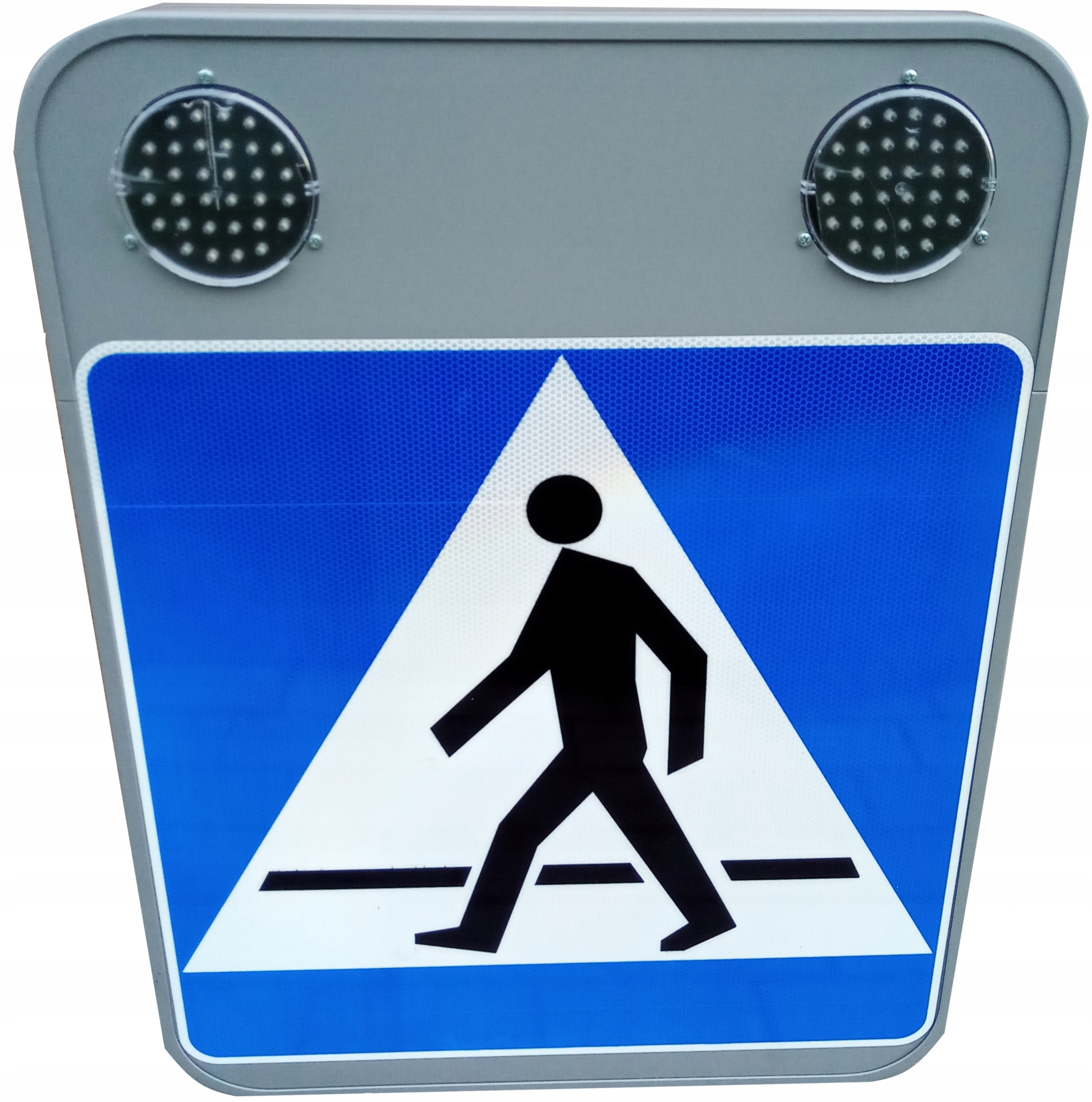

Aktívny nápis D-6 SIGN FLASH sa skladá z dvoch LED panelov s priemerom 100 mm, ktoré vyžarujú

žlté svetlo (591 nm) s celkovým výkonom 2 W, uzavretý v hliníkovom kryte.

Na prednej strane značky je lico dopravnej značky D-6 z reflexnej fólie.

je pasívny infračervený senzor, ktorý umožňuje detekciu chodcov v oblasti prechodu a

Mikroprocesorový ovládač s rádiovou linkou umožňuje prenos

signálu na druhú značku na vzdialenosť až 50 m, čo spôsobuje, že pri prevádzke jedného

Signál detekcie chodcov je odoslaný na značku na opačnej strane vozovky, ktorá

Celý systém je napájaný z gélovej batérie umiestnenej v znaku,

ktorý sa nabíja zo solárnej batérie s výkonom 45 W alebo zo siete 230 V AC.

Technické údaje

· Veľkosť postavy D-6: 600 × 600 mm, typ filmu 2

· Veľkosť skrinky s lampami: 620 × 820 mm (šírka x výška)

· Priemer LED žiarovky: 100 mm

· Farba pulzného svetla: žltá

· Hmotnosť znaku: 16 kg

· Batéria: kapacita ≥18Ah gélové, napätie 12 V

· Typ snímača (rádiová verzia): infračervený

· Montáž: 3 ks držiakov

Priemer nosného stĺpika, na ktorý má byť namontovaný nápis a solárny panel: f76,1 mm (stĺpik nie je súčasťou balenia)

Poznámka: Znaky pracujú v detekčnom režime, to znamená, že maximálny príkon 2 Watt sa vzťahuje

sa do režimu po zapnutí svetiel, zatiaľ čo v momente nedetekcie chodca maximálny odber

Výkon je 1,2 W (tzv. pohotovostný režim).

Rozsah použitia: Výskumný inštitút ciest a mostov zistil pozitívne hodnotenie vlastností

Vlastnosti stavebného výrobku na zamýšľané použitie v stavebníctve

komunikačným systémom v oblasti:

- verejných komunikácií bez obmedzenia, v zmysle a za podmienok stanovených v

Nariadenie ministra dopravy a námorného hospodárstva z 2. marca 1999 o

technických podmienok, ktorým musia zodpovedať verejné cesty a ich umiestnenie (Ú. v.

43, poz. 430 v znení zmien a doplnení) a v nariadení ministra dopravy a námorných záležitostí 16

Január 2002 o technických a stavebných predpisoch pre mýtne diaľnice (Journal of Laws)

U. Nie. 12, poz. 116 c)

- zvislých dopravných značiek, v zmysle a v súlade s technickými podmienkami stanovenými

v prílohách č. 1 k nariadeniu ministra infraštruktúry z 3. júla 2003 o

špecifických technických podmienok pre dopravné značky a zariadenia,

bezpečnosť cestnej premávky a podmienky jej umiestnenia na ceste (Ú. v. 220, poz.

2181 v znení zmien a doplnení);

- zariadenia na bezpečnosť cestnej premávky, v zmysle a v súlade s technickými podmienkami

uvedených v prílohách č. 4 k nariadeniu ministra infraštruktúry z 3. júla 2003 v

o osobitných technických podmienkach pre dopravné značky a zariadenia

bezpečnosť cestnej premávky a podmienky jej umiestnenia na ceste (Ú. v. 220, poz.

2181 v znení zmien a doplnení),

Podmienky použitia výrobku: Podmienka použitia pevných aktívnych vertikálnych reflexných

Dopravné značky sú popísané v prílohách č. 1 a č.3 k nariadeniu ministra infraštruktúry

z 3. júla 2003 o osobitných technických podmienkach pre značky a signály

cestných a bezpečnostných zariadení a podmienok ich umiestnenia na

Na cestách.

Stavebný výrobok sa musí používať v súlade s účelom, rozsahom a podmienkami uvedenými v

v národnom technickom posúdení a v stavebných predpisoch platných pre

Jednotlivé typy stavieb v dopravnom inžinierstve. Pred použitím výrobku

Stavebný spôsob, ktorý nie je v súlade s technickými a stavebnými predpismi, musí byť schválený

výnimka z týchto ustanovení v súlade s postupom stanoveným v článku 9 zákona zo 7. júla 1994. Právo

stavebníctvo (Ú. v. z r. 2018, poz. 1202).
