Dobrý deň, drahý zákazník!!!

Už viac ako 20 rokov sa zaoberáme opravami zváracích zariadení. Oprava nie je len výmenou poškodeného dielu, ale aj analýzou, prečo došlo k poruche, hľadaním slabých miest poškodených komponentov a hľadanie riešení, aby sa takéto poruchy odstránili v budúcnosti. Takto získané znalosti nám umožnili vyvinúť Vlastné verzie riadiacich dosiek, ktoré sú Plne kompatibilné s ich originálmi, ale Boli zbavené slabé miesta, konštrukčných chýb Slabé prvky, ktoré boli poškodené, sme nahradili lepšími, zaviedli sme rôzne druhy filtrov a ochrany a často Modul bol prepracovaný. - úplne od postojov - Takže konečne to funguje.Moduly sa vyrábajú na moderných komponentoch, čo je tiež kľúčové v prípade, že nahrádzajú staré moduly vyrobené pred niekoľkými desiatkami rokov.

Prvé fotografie v galérii zobrazujú originálny modul - je to orientačná fotografia - aby bolo ľahké rozpoznať, o aký ovládač ide. Ďalšie fotografie zobrazujú nami ponúkaný modernizovaný náhradný ovládaný. Podrobnosti sú vždy popísané pri príslušnom zariadení.

Ak si nie ste istí, čo je chybné vo vašom zariadení - Neopravujte metódou "slepá výmena"Radi vám pomôžeme zistiť príčinu poruchy.

Niekedy sa stáva, že - že je poškodený iný prvok, ako by sa mohlo zdať neskúsený človek, to je tiež tak, že porucha je rozsiahlejšia - a bez jeho stanovenia a odstránenie - napríklad samotná výmena dosky spôsobí poškodenie nového, alebo zariadenie bude pracovať krátku dobu po tom, čo sa znova pokazí.

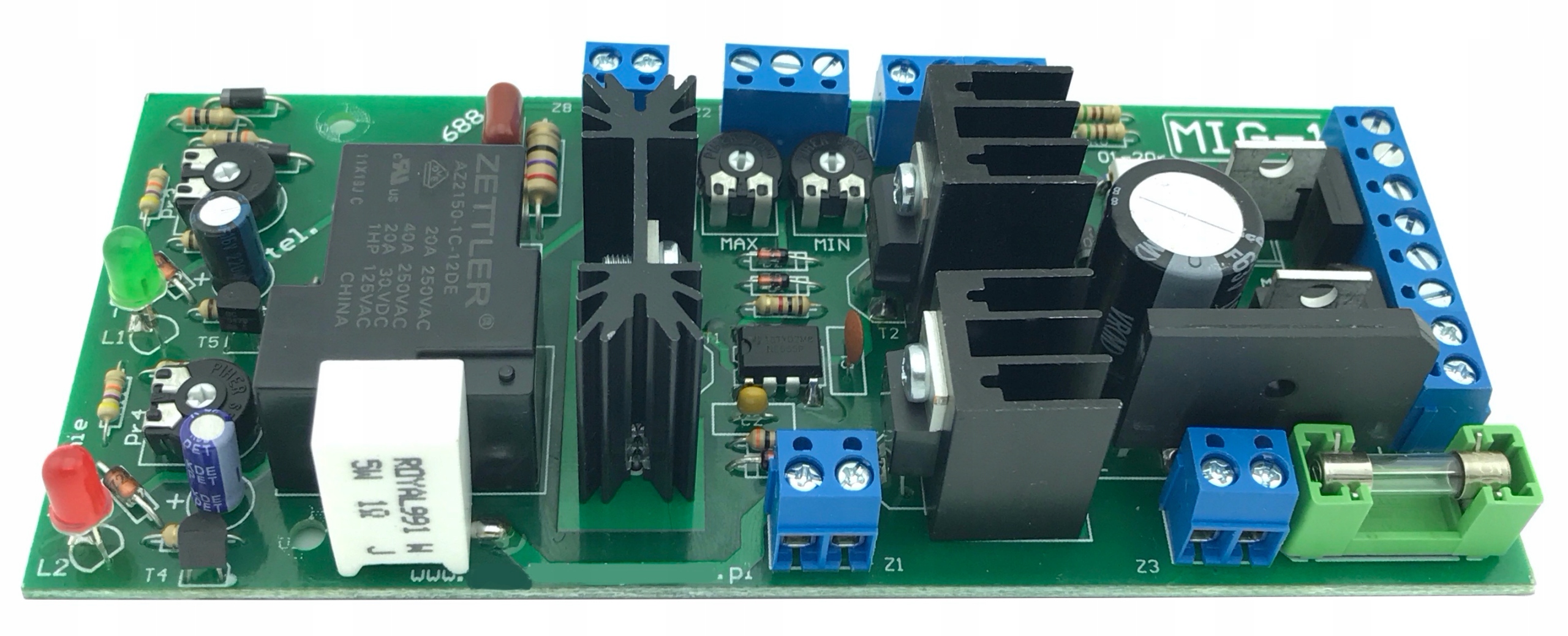

Univerzálna doska MIG-1

Môže byť namontovaný na akomkoľvek zváracom poloautomate s klasickým transformátorom.

Doska má všetky základné funkcie riadenia migomatom a jej konštrukcia maximálne zjednodušuje inštaláciu a pripojenie.

Má:

• Ovládanie motora podávača (24 V), regulácia rýchlosti podávania drôtu, Možnosť nastavenia Rozsah pôsobnosti (rozsah působnosti) minimálny obrat (PR-2) a maximálnych (PR-1) - vďaka čomu je možné prispôsobiť "citlivosť" regulácie potenciometrom podľa vlastných potrieb, eliminovať tzv. "mŕtvu zónu" potenciometra, ktorú nepoužívame. Napríklad, keď užitočný rozsah regulácie by bol v poliach 2-5 potenciometru - primeraným nastavením - môžeme ho "roztiahnuť" na polohy 1-9, čím sa zvýši presnosť regulácie otáčok.
• Brzdenie motora podávača po každom ukončení zvárania.
• Ovládanie plynového elektromagnetického ventilu 24 V. Ak máme solenoidový ventil napájaný striedavým prúdom (AC) - pripojíme ho k „vnútorným“ kolíkom konektorov Z6 - Z7, ak je elektromagnetický ventil prispôsobený na napájanie jednosmerným prúdom (DC) - pripojíme ho k „vonkajším“ kolíkovým konektorom Z6 - Z7.
• Nastavenie oneskorenia výstupu plynu. Po ukončení zvárania (pustení tlačidla v rukoväti) - plyn vyteká ešte po dobu nastavenú potenciometrom PR-3 - na zaplnenie plynom roztaveného zvaru, ako aj na jeho ochladenie a ochladzenie rukoväte. Čas je možné nastaviť v rozmedzí 0,1 - cca 4 s. Otvorenie plynového ventilu je signalizované zelenou LED L1.

• Nastavenie „vypálenia drôtu“ Po ukončení zvárania (pustení tlačidla v rukoväti) - napájanie transformátora je udržiavané ešte po dobu nastavenú potenciometrom PR-4 - Táto funkcia umožňuje spaľovanie drôtu, ktorý siaha cez podávací mechanizmus. Preto po každom zváraní z rukoväte nie je zbytočná dĺžka zváracieho drôtu. Tento čas je možné nastaviť v rozsahu 0,05 - Dobre. 0,5 sec. Pripojenie zváracieho prúdu je signalizované svetlom červenej LED L2.
• Nastavenie rýchlosti podávania drôtu - regulačný potenciometer s odporom 10 ks pripojíme sa ku konektoru Z2 (slider na stred - extrémne polia potenciometra na extrémnych kolíkoch konektora).
• Ovládacie tlačidlo v rukoväti (svorky) pripojíme k konektoru Z8. Stav odpočinku - tlačidlo rozvinuté / práca (zváranie) - tlačítko uzavreté.
• Podpora tepelnej ochrany a signalizácie prehriatiaTepelné (NC - normálne skratovaný - pri správnej teplote sú kontakty skratované, pri prekročení teploty sa oddeľujú) - pripojíme k konektoru Z9. Ak nemáme v úmysle použiť tepelnú ochranu - konektor Z9 MUSÍ BYŤ ZÁVEREČNÝ. Ak tam nebude nič pripojené - otvorené kontakty - systém nebude fungovať. LED Pripojené k spojke Z10. Spojíme tam IHNEĎ Prehriatie (rozbitie termíku na konektore Z9) - spôsobí zapnutie riadiaceho systému (nebude žiadna reakcia na tlačidlo rukoväte - zariadenie bude "mŕtve" - LED dióda na konektori Z10 sa rozsvieti. Po ochladení a skratovaní obvodu Z9 pomocou tepelného zdroja - LED Z10 zhasne, zariadenie začne reagovať na tlačidlo v rukoväti.

Pre pripojenie Z3 - pripojiť napájanie systému, (podávač, solenoidový ventil a cievky hlavného stykača) - Napäťový transformátor približne 24 V a dostatočný výkon na napájanie motora podávača drôtu, stýkača a solenoidového ventilu. Pre malé podávače stačí transformátor s výkonom 50 VA. Pre väčšie podávač by mal byť výkon 100 VA alebo viac.

Doska je prispôsobená Iba Na prácu s s 24 V podávačomSamozrejme, že napätie transformátora nemusí byť „presne“ 24 V, môže byť v rozmedzí 20 - 30 V, ale nie viac a nie menej. Nižšie napätia nespustí obvod, a môže viesť k poškodeniu. Vyššie napäťové spustí obvod a celý bude pracovať, ale v krátkom čase môže dôjsť k prehriatiu obvodu.

Motor podávača pripojíme k konektoru Z1.

Systém MUSÍ byť napájaný striedavým prúdom. Nesmie sa napájať filtrovaným jednosmerným prúdomTento zdroj energie zabráni ovládaniu plynového ventilu a kontaktora. Tieto prvky budú pripojené a nebudú vypnuté. Transformátor musí pracovať ALL TIME, keď je zapnutý hlavný spínač.3 To znemožní, aby dohoda fungovala.
