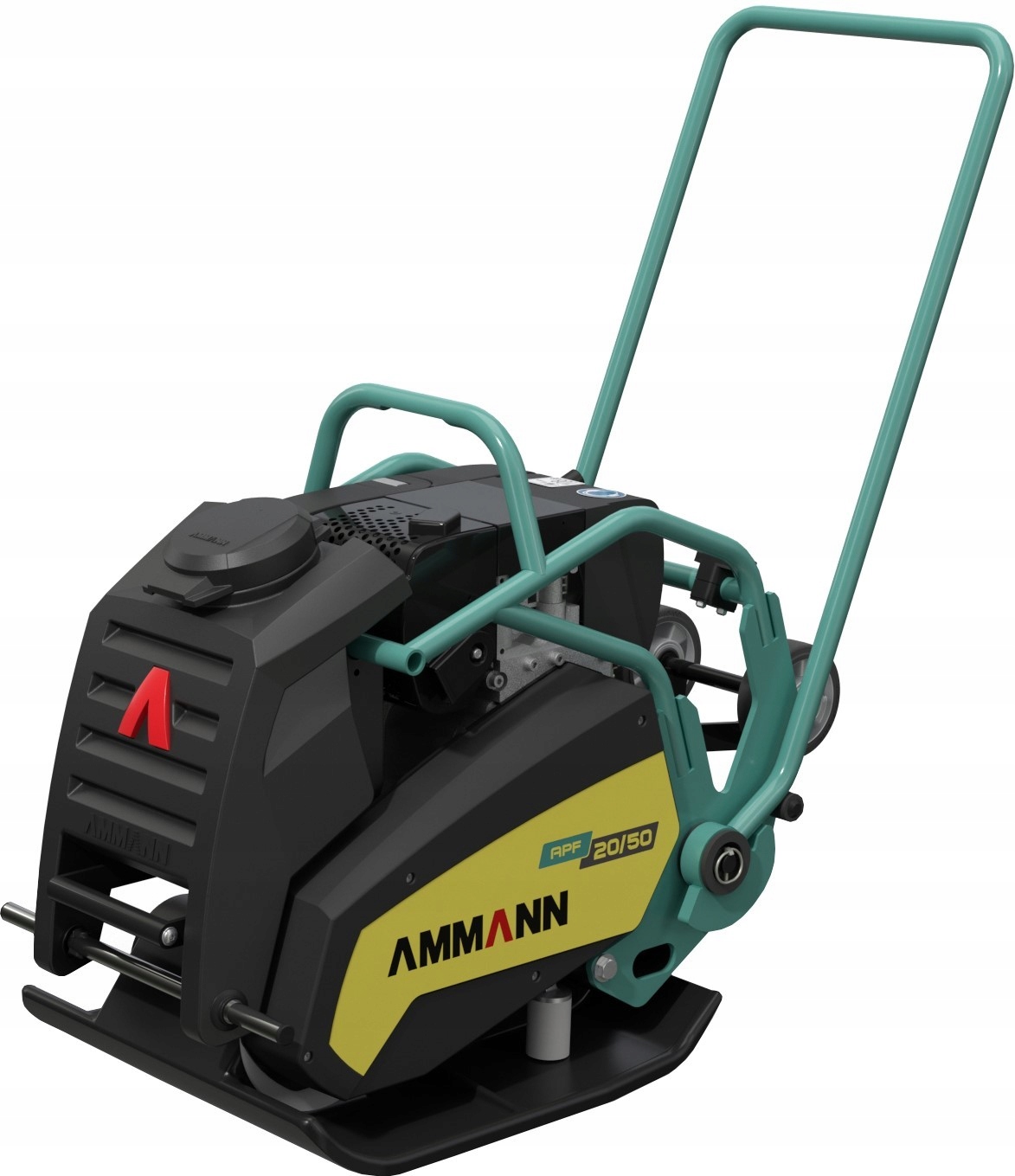

Jednosmerný zhutňovač Ammann APF 20/50 D

APF 20/50 D

Vzor APF 20/50 D dodáva najvyšší výkon APF kompaktorom. Má pracovnú šírku 500 mm a odstredivá sila 20 kN. Technologicky vyspelý induktor používaný v kompase je úplne bezúdržbový. Systém excitácie tiež poskytuje významnú prednú hnaciu silu na zvýšenie účinnosti pri práci v náročných materiáloch alebo na strmých svahoch. Ammannove kompaktné stroje sú lídrom v priemysle v oblasti najnižších úrovní vibrácií rúk/ramien. Tieto úrovne sú také minimálne, že stroje budú spĺňať požiadavky najprísnejších predpisov po mnoho rokov. Vďaka použitiu kľúčových možností je stroj univerzálny. Voliteľný elastomérový tanier, ktorý možno inštalovať bez akýchkoľvek nástrojov, zaisťuje rýchlu adaptáciu pri práci s dlažbovou kockou. Zavlažovací systém (voliteľný) tiež umožňuje pracovať na asfalte. APF. 20/50 D kombinuje výhody ostatných Ammannových kompasov s dieselovým motorom, vďaka čomu je plnenie na pracovisku pohodlnejšie. 3,2 kW (4,3 KM) funguje aj vo vyšších nadmorských výškach.

Popis variantu: Dieselový motor Hatz 1B20 s výkonom 4,3 k

Výkon

• Systém vzrušenia. Jednotka pohonu poskytuje spoločnosti vedúce postavenie v priemysle vďaka pohybom dopredu, rýchlosti a schopnosti prekonávať kopce.
• Nezameniteľný výkon. Rad APF je poháňaný spoľahlivými a výkonnými dieselovými motormi Hatz alebo benzínovými Honda. Silný ochranný rám zabraňuje poškodeniu motora počas prevádzky alebo prepravy a nakoniec predlžuje životnosť stroja.
• Systém zavlažovania (možnosť). Nádrž a zavlažovač sa kombinujú do jednej jednotky, ktorá môže byť pridaná alebo odstránená bez akéhokoľvek náradia alebo dokonca nastavenia jednej skrutky. Zavlažené zariadenia zaisťujú celkové pokrytie povrchom, môžu byť aktivované jednoduchým otáčaním tyčou. Nádrže s kapacitou 10 litre zväčšujú medzeru medzi následnou náplňou.
• Montáž elastomérovej dosky bez použitia nástrojov. Táto voliteľná matraca môže byť inštalovaná v priebehu niekoľkých sekúnd, pripravuje stroj na prácu na hrncoch a chráni okraje hrnca pred zlomením. Montaž matrace je veľmi jednoduchý: matracia sa otáča okolo nohy a chránia sa dvoma nárazmi.

Ergonómia

• Znížené nežiaduce vibrácie. Vibračné zhutňovače Ammann sú lídrom v odvetví, pokiaľ ide o najnižšie úrovne vibrácií ruky a ramena. V skutočnosti sú tieto úrove tak nízke, že stroje budú spĺňať najprísnejšie predpisy ešte mnoho rokov. Znížené hodnoty vibrácii (menej ako 2,5 m/s²) sú výsledkom tlmiča „Z“ v držiaku. Tento patentovaný systém umožňuje dlhodobú prácu bez rizika pre zdravie obsluhy alebo potreby dokumentácie pracovného času.
• Ľahko sa prepravuje. Centrálny, ľahko ovládateľný transportný hák uľahčuje zdvíhanie zhutňovača pri nakladaní do vozidla alebo vyberaní z výkopu. Zhutňovač je dostatočne malý na to, aby sa bez problémov zmestil do vozidiel akejkoľvek veľkosti.
• Vysoká manévrovateľnosť. Výkonný predný pohon zhutňovača zvyšuje produktivitu a umožňuje dosiahnuť konzistentné výsledky aj v strmých kopcoch. Základná doska je navrhnutá tak, aby zlepšila výkonnosť pohybu vpred. Rukoväť umiestnená blízko základnej dosky umožňuje operátorovi manévrovať s zhutňovačom aj v úzkych priestoroch.

Jednoduchosť použitia

• Optimalizovaná základná doska. Dosky sú vyrobené z rôznych materiálov, od abrazívnych agregátov až po íly. Brúsna doska je navrhnutá tak, aby vydržala čo najdlhšie, s hrubšou ochranou smerom k zadnej časti dosky, kde dochádza k najväčšiemu opotrebovaniu.
• Samočistiaca základná doska. Konštrukcia základnej dosky automaticky odvádza sypký materiál z dosky počas zhutňovania, čo pomáha udržiavať stroj čistý a zabraňuje zaseknutiu sypkého materiálu medzi časťami stroja.
• Bezúdržbový systém budenie. Jednotka pohonu poskytuje spoločnosti vedúce postavenie v priemysle vďaka pohybom dopredu, rýchlosti a schopnosti prekonávať kopce. Optimalizované guľkové ložisko s dlhou životnosťou je tesne uzavreté, blokuje vstup vzduchu a vody a eliminuje potrebu údržby.

• Hmotnosť: 106 [KG]
• Povrchový tlak: 9,0 N/cm2
• Dĺžka stroja: 1040 mm
• Dĺžka základnej dosky: 550 mm
• Maximálna frekvencia vibrácií: 90 Hz
• Maximálny sklon v každom smere: 20o
• Výkon motora pri otáčkach 3250 1/min: 3,2 kW
• Pracovná plocha: 870 m2/h
• Motor: Hatz 1B20
• Odstredivá sila (max.): 20 kN
• Systém zavlažovania: 10 l
• Šírka stroja: 500 MM
• Rýchlosť: 0 – 27 m/min
• Palivo: DIESEL
• Vibrácie ruka/rameno: <2,5 m/s2
• Výška stroja: 674 mm
• Schopnosť prekonávať kopce: 30 %
• Odstredivá sila: 20 [kN]
• Šírka dosky: 500 [mm]
• Začiatok: manuálne
• Výkon motora: 3,2 [kW]
• Typ motora: Spaľovací motor [diesel]
