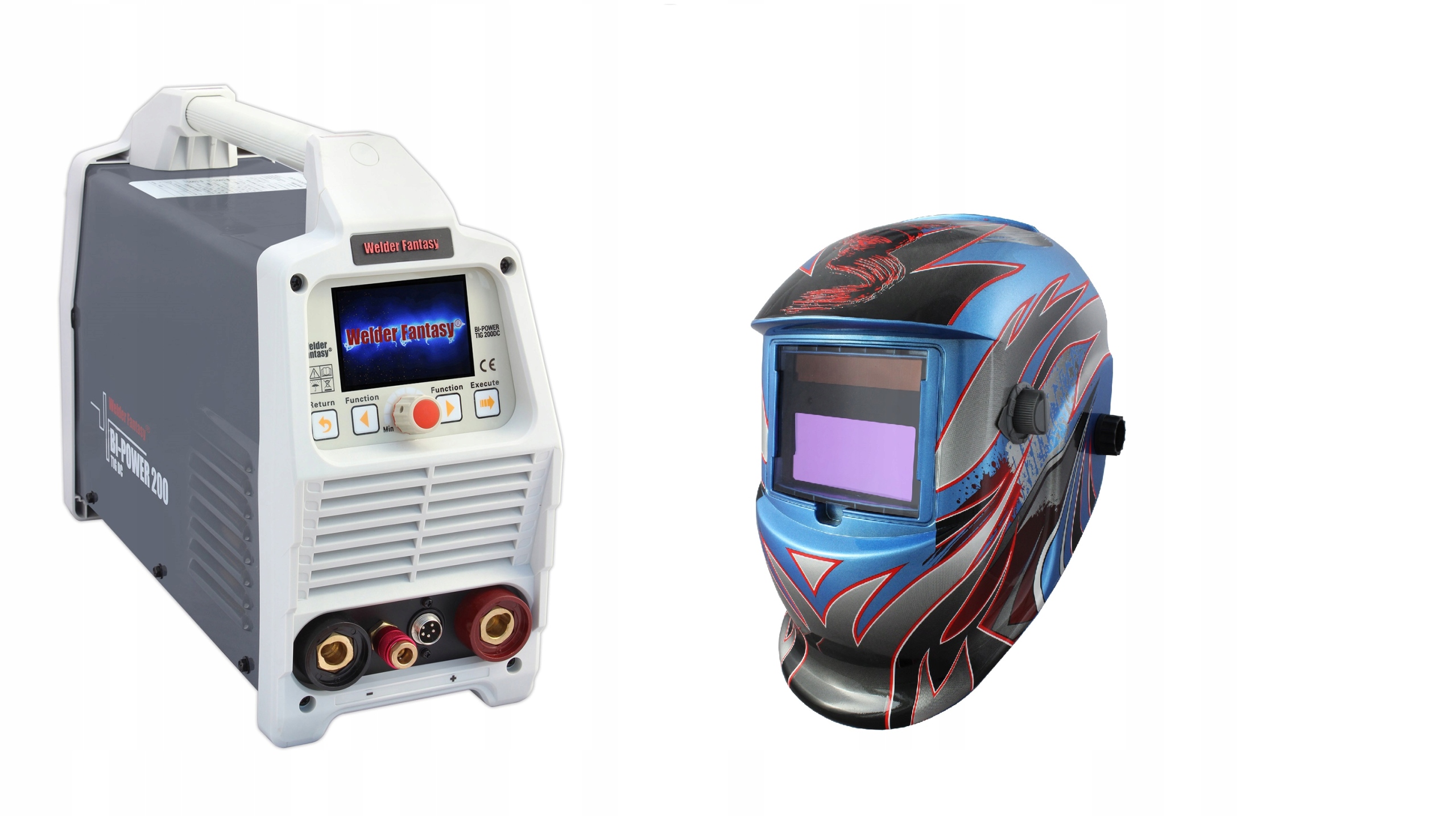

Invertorový zvárací stroj WELDER FANTASY BI-POWER 200 TIG DC MMA PULS + zváracia hlavica 3035/S

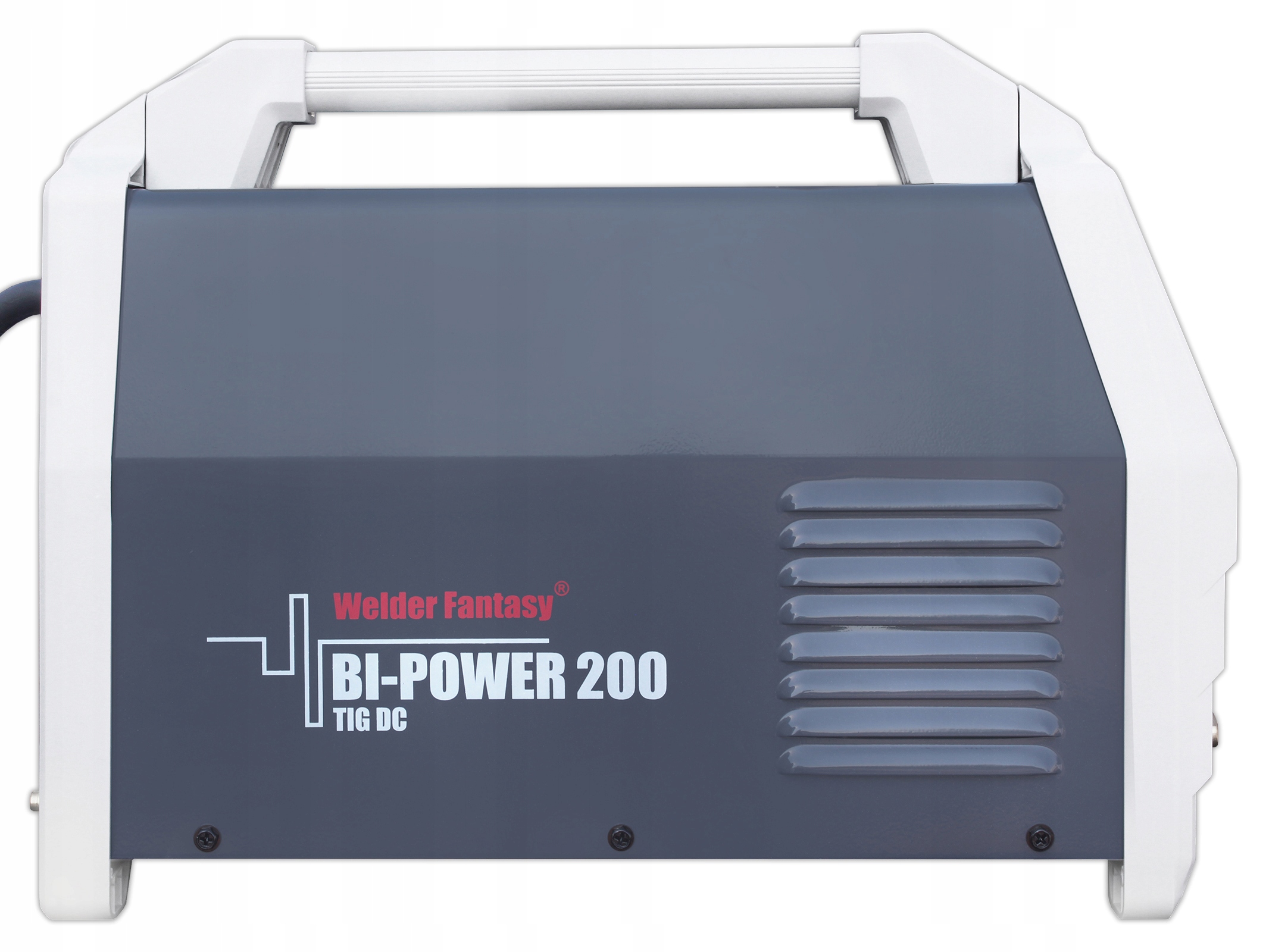

Zariadenie zvárač Fantasy BI-POWER 200 TIG DC je moderný invertorový zdroj, ktorý ponúka mnoho možností na zváranie. 200 je mikroprocesorový zvárací zdroj založený na technológii IGBT, vhodný na zváranie uhlíkovej ocele, nerezovej ocele, kyslej odolnosti, medi, mosadze, horčíka a titánu. Spoľahlivosť a široká škála aplikácií BI-POWER série zariadení umožňuje uspokojiť aj tých najnáročnejších používateľov. Intuitívny, ľahko použiteľný ovládací panel s farebným displejom umožňuje rýchlo nastaviť všetky najdôležitejšie parametre zvárania. Zariadenie umožňuje vybrať jeden zo štyroch jazykov menu:

- poľský

- angličtina

- nemecky

- ruský

Zváračka je vybavená priemyselnou zástrčkou 230 V 32 A.

Zváračka umožňuje pracovať v režimoch:

- TIG AUTO

- TIG jednosmerný zdvih

- TIG jednosmerné vysokofrekvenčné zváranie

- TIG DC-LIFT PULSE

- TIG jednosmerné vysokofrekvenčné impulzy

- MMA (zváranie opláštenou elektródou)

Technické údaje:

• VŠEOBECNÉ PARAMETRE

- napájacie napätie 230 V

- frekvencia prúdu 50/60 Hz

- ochrana 20 A

- príkon TIG 6,2 kVA

- príkon MMA 7,2 kVA

- trieda izolácie F

- stupeň ochrany krytu IP21S

- rozmery 510 × 390 × 280 mm

- hmotnosť 7,2 kg

• Parametre TIG

- voľnobežné napätie 63 V

- rozsah zváracieho prúdu 10 - 200 A

- tolerancia výkyvov napájania ±10 %

- pracovný cyklus pre teplotu okolia 40 °C 30% 200 A

- pracovný cyklus pri teplote okolia 40 °C 60% 142 A

- pracovný cyklus pre teplotu okolia 40 °C 100% 110 A

- plyn na začiatku / konci v režime DC 0 - 10 s

- počiatočný / koncový prúd v režime DC 10 - 200 A

- impulzný základný prúd DC 10 - 190 A

- frekvencia pulzného prúdu 1 - 200 Hz

- pulzná modulácia 5 - 95 %

- funkcia HF oblúka (ionizátor)

- funkcia LIFT (trením)

• PARAMETER MMA

- rozsah zváracieho prúdu 30 - 200 A

- tolerancia výkyvov napájania ±10 %

- Sila oblúka 0 - 100 %

- pracovný cyklus pre teplotu okolia 40 °C 30% 160 A

- pracovný cyklus pri teplote okolia 40 °C 60% 144 A

- pracovný cyklus pri teplote okolia 40 °C 100% 88 A

- priemer zváracej elektródy: 1,6; 2,0; 2,5; 3,2 mm

Vlastnosti zariadenia:

- Kompaktný, kompaktný dizajn

- malé rozmery a nízka hmotnosť

- tranzistory IGBT

- účinnosť 30%

- ľahko použiteľný ovládací panel

- LCD displej zváracích parametrov

- možnosť zvárania metódou TIG DC PULS

- možnosť zvárania metódou MMA

- synergické nastavenia

Funkcie zariadenia:

Technologia IGBT - ang. izolovaný bipolárny tranzistor - je to moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Kombinuje v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prerušovacím napätím a rýchlosťou prepínania bipolarných tranzistore. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej práce zváracích zariadení.

TIG AUTO V režime AUTO užívateľ vykonáva výber základných parametrov zvárania, ako je typ materiálu a hrúbka zvárané materiálu. Ostatné parametre zariadenie vyberá automaticky pomocou databázy nahratých programov.

TIG DC zdvíhanie Použitie tejto metódy umožňuje zváranie všetkých druhov ocele, t.j. uhlíkovej, legovanej, nehrdzavejúcej, kyselinovzdornej, ako aj zliatin medi, napr. bronzu alebo mosadze.

TIG DC HF - Aby sa úplne eliminovala možnosť kontaminácie zvaru volfrámom, odporúča sa, aby sa elektróda nedotýkala zváraného dielu; na tento účel sa používa bezkontaktné oblúkové zapálenie s využitím vysokofrekvenčných výbojov generovaných ionizátorom zabudovaným do zariadenia.

TIG DC pulzné zváranie výťah-oblúk - zapálenie oblúka sa uskutočňuje kontaktom elektródy so zváraným materiálom, pulzná funkcia umožňuje zváranie tenkých prvkov pravidelnými zmenami intenzity prúdu.

TIG DC pulzné zváranie - bezkontaktné HF žíhanie pomocou ionizátora v režime TIG DC PULS

MMA - metóda, pri ktorej sa používa opláštená elektróda, ktorá pozostáva z kovového jadra pokrytého plášťom. Zvárač podáva elektródu v priebehu jej tavenia do zváraného predmetu tak, aby udržal oblúk konštantnej dĺžky a súčasne posúva jej taviaci sa koniec pozdĺž línie zvárania. Zariadenie umožňuje zváranie so všetkými typmi elektród, napr. zásaditými, celulózovými, rutilovými alebo kyslými.

MMA VRD - v režime MMA je k dispozícii funkcia VRD (Voltage Reduction Device - modul redukujúci pokojové napätie (voľnobeh) sekundárneho obvodu zariadenia). Zvyšuje bezpečnosť a znižuje riziko úrazu elektrickým prúdom. Funkcia vypína a zapína napájanie zvárania, keď sa počas zváranie zmeria odpor medzi hrotmi elektródy - zváraný diel.

2T/4T - výber režimu prevádzky tlačidla zváracieho úchopového zariadenia v metóde TIG medzi dvojtaktným a štvortaktným.

PRE a POST GAS - nastavenie času odtoku plynu pred zapálením oblúka a po zváraní.

Hore a dole - nastavenie stúpania a klesania zváracieho prúdu.

Hot Start V okamihu vzniku oblúka sa dočasne zvyšuje zvárací prúd, aby sa materiál a elektróda v mieste kontaktu zahriali a správne sa vyformovala tavenina a zvarová plocha v počiatočnej fáze zvárania.

ARC FORCE - funkcia stabilizujúca oblúk udržiavaním hodnoty napätia zváracieho oblúka nezávisle od jeho dĺžky a uľahčujúca kontrolu množstva triesok.

Zváracia prilba 3035/S:

Vysoko kvalitná samostmievajúca sa prilba Welder Fantasy 3035/S určená na ochranu očí a tváre pred iskrami, rozstrekovaním a škodlivým žiarením. Prilba spĺňa normy optickej triedy 1/1/3/1. Samostmievací filter sa automaticky prepína zo stavu rozsvietenia do stavu stmavenia v momente, keď vznikne elektrický oblúk a po ukončení zvárania sa vracia do stanu rozsvetenia. Prilba má nastavenie úrovne stmievania, možnosť TEST, výber oneskorenia a citlivosti, vrátane dodatočného nastavenia GRIND určeného na brúsenie.

- veľkosť filtra 110 × 90 × 9 mm

- aktívne zorné pole 92.5 × 42.5 mm

- režim osvetlenia DIN 4

- stmievateľný režim DIN 9 až DIN 13

- čas prepínania 1/10000 r

- oneskorenie 0,1 -1,2 s

- Zdroj napájania: Lítiová batéria a fotovoltaika

- kapacita lítiovej batérie 1200 mAh

- prevádzková teplota -5 až +50 °C

- optická trieda 1/1/3/1

- počet senzorov 2

- hmotnosť 530 g

Súprava obsahuje:

- zvárací stroj Welder Fantasy BI-POWER 200

- zvárací držiak TIG typ SRT-26 s nastavením v rukoväti 4 m

- Uzemňovací kábel 2 m

- kábel s elektródou 2 m

- samostmievajúca sa prilba Welder Fantasy 3035/S

- spotrebné príslušenstvo

- návod na obsluhu a záručný list
