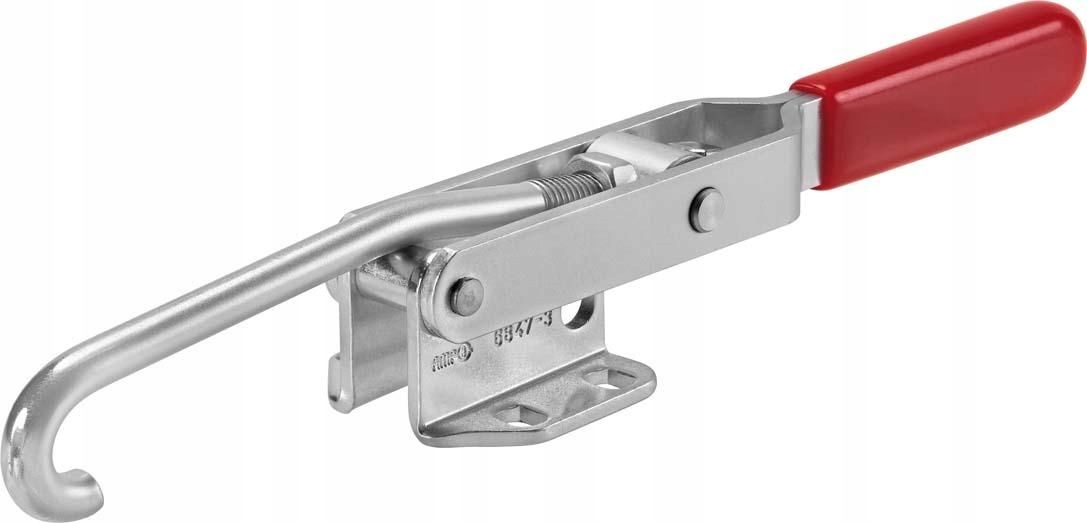

DOCISK ŚCISK SZYBKOMOCUJĄCY ZACZEPOWY AMF 6847 R3

SZYBKOMOCUJĄCY DOCISK ZACZEPOWY 6847 ROZMIAR 3 AMF

PARAMETRY

• wielkość: 3
• siła tłoka: 3 kN
• odcinek regulacji: 12 mm
• całkowita wysokość: 181 mm
• długość całkowita [mm]: 230 mm
• b1: 32–44
• b2: 65–77
• c: 19
• e1: 39–51
• e2: 72–84
• g: 5,5
• k: 13
• l: 40
• l1: 123,5
• m: 31,5–35,5
• n: 45
• r: 5,5
• s: 98
• h: 22,7

EAN: 4020772094546

OPIS PRODUKTU

Naprężacz zaczepowy

Wykonanie: Ocynkowane i pasywowane. Nawęglane, hartowane i odpuszczane tuleje łożyskowe, smarowane. Nity ze stali nierdzewnej. Haki i tuleje zaciskowe ulepszane cieplnie. Uchwyt z czerwonego, olejoodpornego tworzywa sztucznego.

Zastosowanie: Do mocowania klap i pokryw na pojemnikach z zaczepem.

Wskazówka: Także dostępne ze stali nierdzewnej.

Charakterystyka produktu:

• O działaniu przegubowym
• Z poziomo działającym zaczepem dociągającym zamknięcie
• Podstawa mocująca pozioma
• Rękojeść pokryta tworzywem sztucznym
• Cynkowane
• Z napinaczem AMF nr 6847 współpracuje hak zaczepowy nr 6847 G, który przymocowany jest do obiektu dociąganego, np. pokrywy
• Typu NI- w wykonaniu nierdzewnym, przeznaczone do zastosowań w przemyśle chemicznym, spożywczym, w warunkach morskich itp.
• Antymagnetyczne, odporne na korozję i kwasy

Pozostałe dane techniczne poszczególnych rozmiarów docisku 6847:

AMF nr 6847 / Rozmiar 1 / Rozmiar 2 / Rozmiar 3

Siła ciągnąca maks. (kg) / 200 / 300 / 500

Siła ciągnąca maks. (N) / 2000 / 3000 / 5000

Długość ciągnięcia (mm) / 8 / 12 / 14

Wysokość do haka ciągnącego (mm) / 34,5 / 36 / 69

Długość całkowita (mm) / 148 / 242 / 320

Masa (kg) / 0.10 / 0.27 / 0.85

• Stan: Nowy
• Uszkodzony: Nie
• Waga (z opakowaniem): 0.20

EAN: 4020772094546
