ZESTAW DO KONTROLI PRACY MASZYN BUDOWLANYCH - KOPARKI , SPYCHARKI

+ NIWELATOR LASEROWY NIVEL SYSTEM NL520

+ SYSTEM KONTROLI PRACY MASZYN MC-1D

+ STATYW SJJ1

+ ŁATA LS-24

Laser obrotowy Nivel System NL520 to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń (z widoczną, czerwoną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Instrument wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste. NL520 przeznaczony jest do prac ogólnobudowlanych. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota.

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać - czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem - bez konieczności wykonywania pomiarów kontrolnych.

Łatwe i szybkie pomiary

Niwelator NL520 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

Zastosowania:

• Równanie terenu - niwelacja
• Prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• Prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• Prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie - meble, zabudowy
• Ogrodnictwo, rolnictwo

Dane techniczne:

• Źródło światła: laser czerwony (635 nm), klasa 2
• Dokładność: ± 1,0 mm/10 m
• Zasięg pracy: 500 m (z czujnikiem laserowym)
• Pochylenie płaszczyzn: ± 10% (oś X, os Y), manualne
• Skanowanie: 0-10°-45°-90°-180°
• Pilot zdalnego sterowania: tak
• Zakres samopoziomowania: ± 5°
• Zasilanie: DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)
• Czas pracy: ok. 50 godzin
• Klasa odporności: IP54
• Zakres temperatur pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

MC-1D SYSTEM KONTROLI PRACY MASZYN:

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność - maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja -  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań - mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu - mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora - transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

Dane techniczne Statyw SJJ1:

• Lekkie i trwałe - statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• Szybka blokada nóg - zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• Odporne na warunki atmosferyczne - zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję
• Wysokość min.: ok. 0.97 m
• Wysokość maks.: ok. 1.60 m
• Ciężar: ok. 3 kg

Dane techniczne Łata LS-24:

• Do różnych zadań - łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m - do wyboru, do koloru!
• Zawsze w pionie - łaty przystosowane do libelli pudełkowych
• Wygoda działania - teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• Odporne na warunki atmosferyczne - zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• Ochrona przed uszkodzeniami i zabrudzeniami - łaty sprzedawane są przeważnie w pokrowcach ochronnych.
• Waga łaty: 1 kg
• Długość łaty po złożeniu: 1,5m

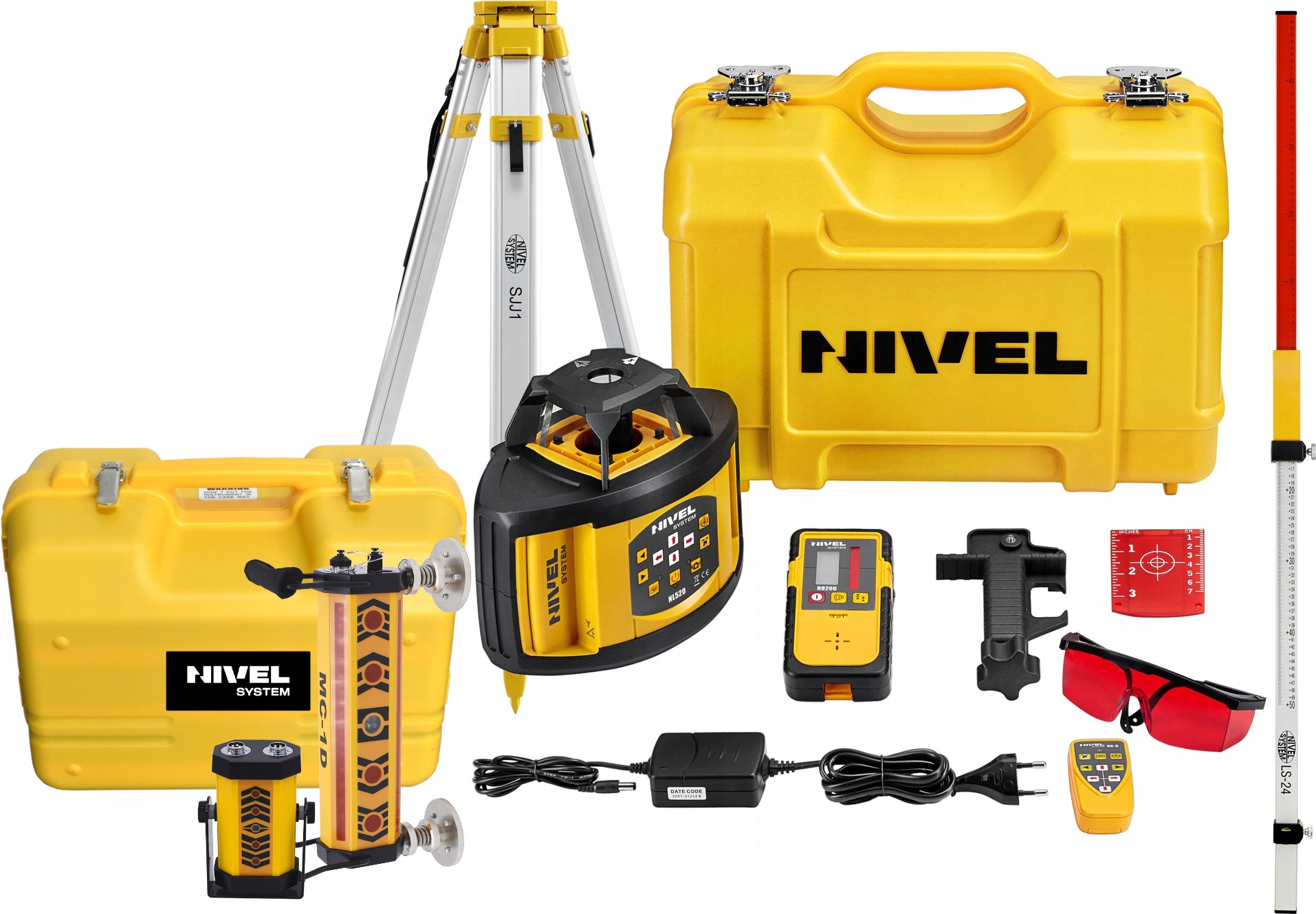

Przedmiot aukcji:

• Niwelator laserowy Nivel System NL520
• Czujnik laserowy z uchwytem na łatę
• Pilot zdalnego sterowania
• Akumulatorki Litowo-jonowe
• Ładowarka
• Tarczka laserowa
• Okulary laserowe
• Kufer transportowy
• MC-1D - czujnik maszynowy z wbudowanym akumulatorem
• MC-RC1 - wyświetlacz kabinowy
• Przewód łączący czujnik z wyświetlaczem kabinowym
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Ładowarka
• Waliza transportowa
• Statyw SJJ1
• Łata LS-24
• Instrukcja obsługi
