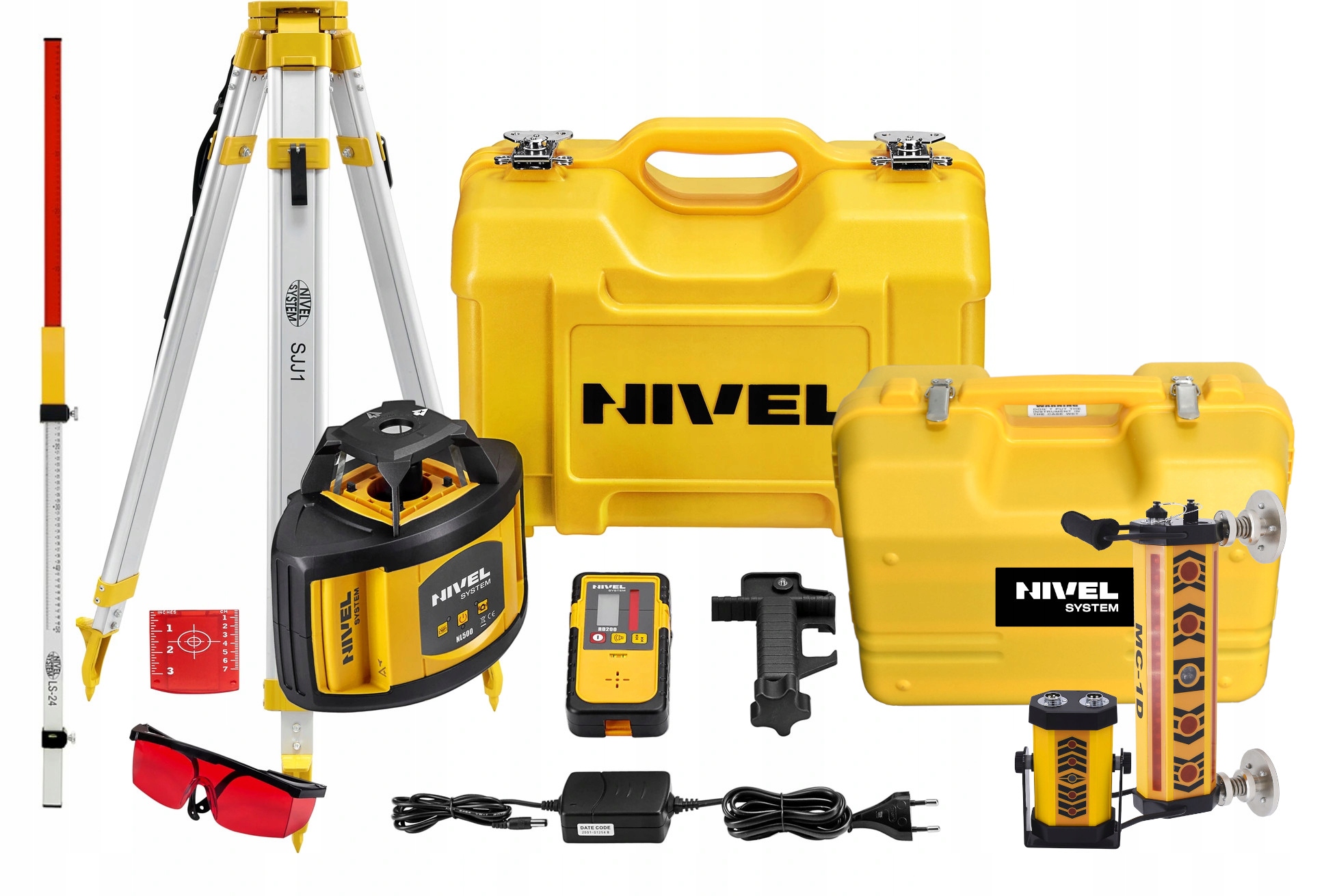

ZESTAW DO KONTROLI PRACY MASZYN BUDOWLANYCH - KOPARKI , SPYCHARKI

+ NIWELATOR LASEROWY ROTACYJNY NIVEL SYSTEM NL500

+ SYSTEM KONTROLI PRACY MASZYN MC-1D

+ STATYW SJJ1

+ ŁATA LS-24

Rotacyjny niwelator laserowy Nivel System NL500 (z wiązką czerwoną) to szybkie i łatwe w użyciu narzędzie pomiarowe do realizacji prac poziomych - wewnątrz pomieszczeń (z widoczną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Posiada Intuicyjny panel użytkownika – „włącz i pracuj!" Niwelacja nigdy dotąd nie byłą taka prosta. Dzięki NL500 każdy może dokonywać dokładnych pomiarów. Pozioma płaszczyzna laserowa, generowana przez niwelator, stanowi referencję dla niwelacji. Sprzęt doskonale zastępuję niwelator optyczny, pomiar jest jednoosobowy, a odczyt przewyższenia na łacie dokonujemy z najwyższą, milimetrową dokładnością. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie.

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać - czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem - bez konieczności wykonywania pomiarów kontrolnych.

Wszystko widać gołym okiem

czerwony kolor lasera jest na tyle intensywny, że wewnątrz budynku zrzutowana na obiekt wiązka jest dobrze widoczna nawet w odległości kilkudziesięciu metrów od stanowiska

Jeszcze większy zasięg działania

Pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność

Szybkie samopoziomowanie

Kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany

Jednoosobowa obsługa

Do obsługi niwelatora i wyznaczania różnicy wysokości wystarczy tylko jedna osoba

Wszystko w pakiecie

Niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy, uchwyt na łatę laserową, akumulatory, ładowarka, okulary laserowe, tarczka laserowa, kufer transportowy)

Praca w każdych warunkach

Solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP54, pozwalając pracować w deszczu i kurzu

Zastosowania:

• Równanie terenu - niwelacja
• Prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, wylewki, szalowanie)
• Prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• Prace montażowe i wykończeniowe
• Prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• Prace stolarskie - meble, zabudowy
• Ogrodnictwo, rolnictwo

Dane techniczne:

• Źródło światła: laser czerwony (635 nm), klasa 2
• Dokładność: ± 1,0 mm/10 m
• Zasięg pracy: 500 m (średnica pracy) z czujnikiem laserowym
• Zakres samopoziomowania: ± 5°
• Zasilanie: DC 8,4V (1000mA),akumulatorki Li-ion 7,4V (4000mAh)
• Czas pracy: ok. 50 godzin
• Klasa odporności: IP54
• Zakres temperatur pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

MC-1D SYSTEM KONTROLI PRACY MASZYN:

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność - maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja -  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań - mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu - mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora - transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

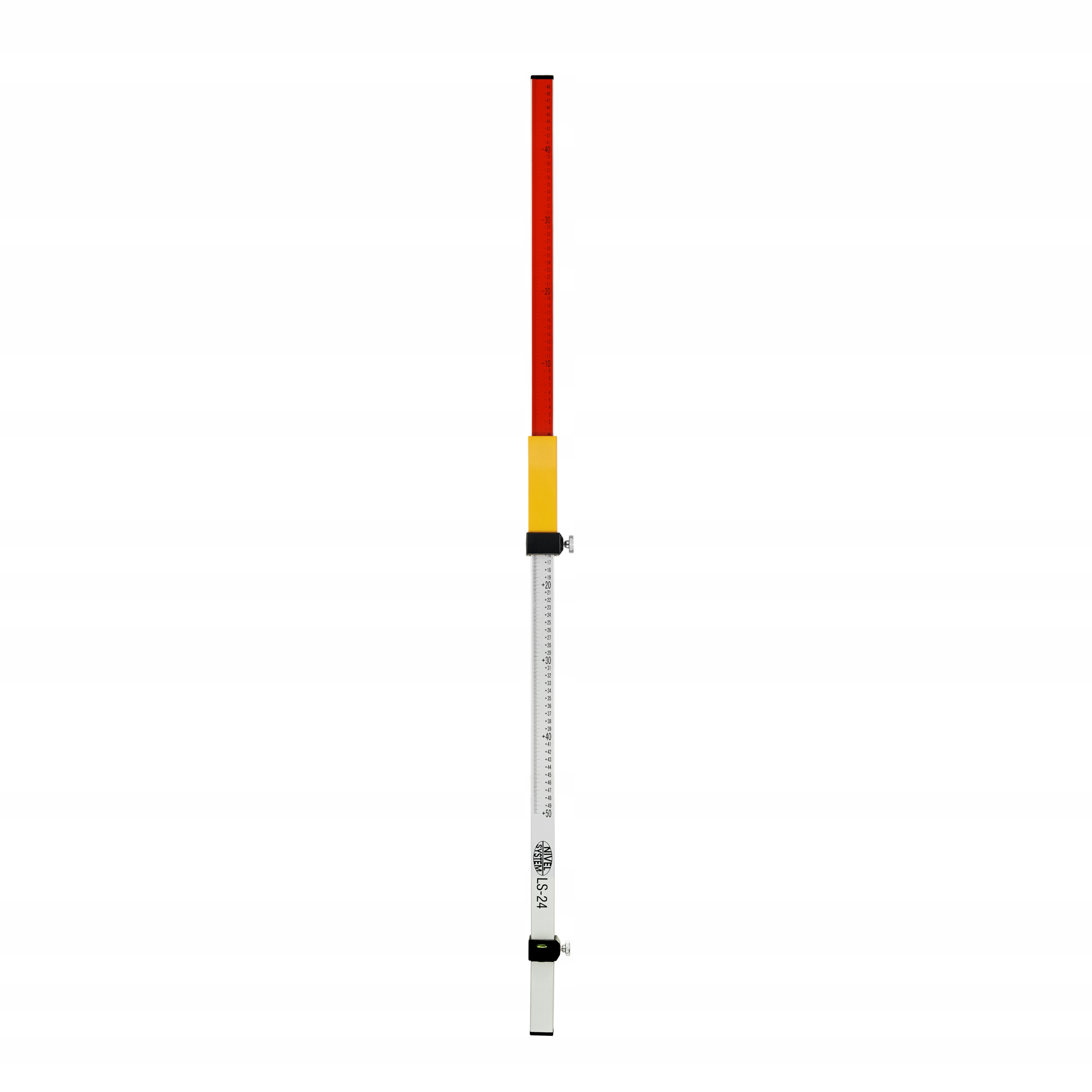

Dane techniczne Łata LS-24:

• Do różnych zadań - łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m - do wyboru, do koloru!
• Zawsze w pionie - łaty przystosowane do libelli pudełkowych
• Wygoda działania - teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• Odporne na warunki atmosferyczne - zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• Ochrona przed uszkodzeniami i zabrudzeniami - łaty sprzedawane są przeważnie w pokrowcach ochronnych.
• Waga łaty: 1 kg
• Długość łaty po złożeniu: 1,5m

Dane techniczne Statyw SJJ1:

• Lekkie i trwałe - statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• Szybka blokada nóg - zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• Odporne na warunki atmosferyczne - zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję
• Wysokość min.: ok. 0.97 m
• Wysokość maks.: ok. 1.60 m
• Ciężar: ok. 3 kg

Przedmiot aukcji:

• Niwelator laserowy Nivel System NL500: 1 szt.
• Czujnik laserowy z uchwytem na łatę: 1 szt.
• Akumulatorki litowo-jonowe: 1 kpl.
• Ładowarka: 1 szt.
• Okulary laserowe
• Tarczka laserowa
• Kufer transportowy

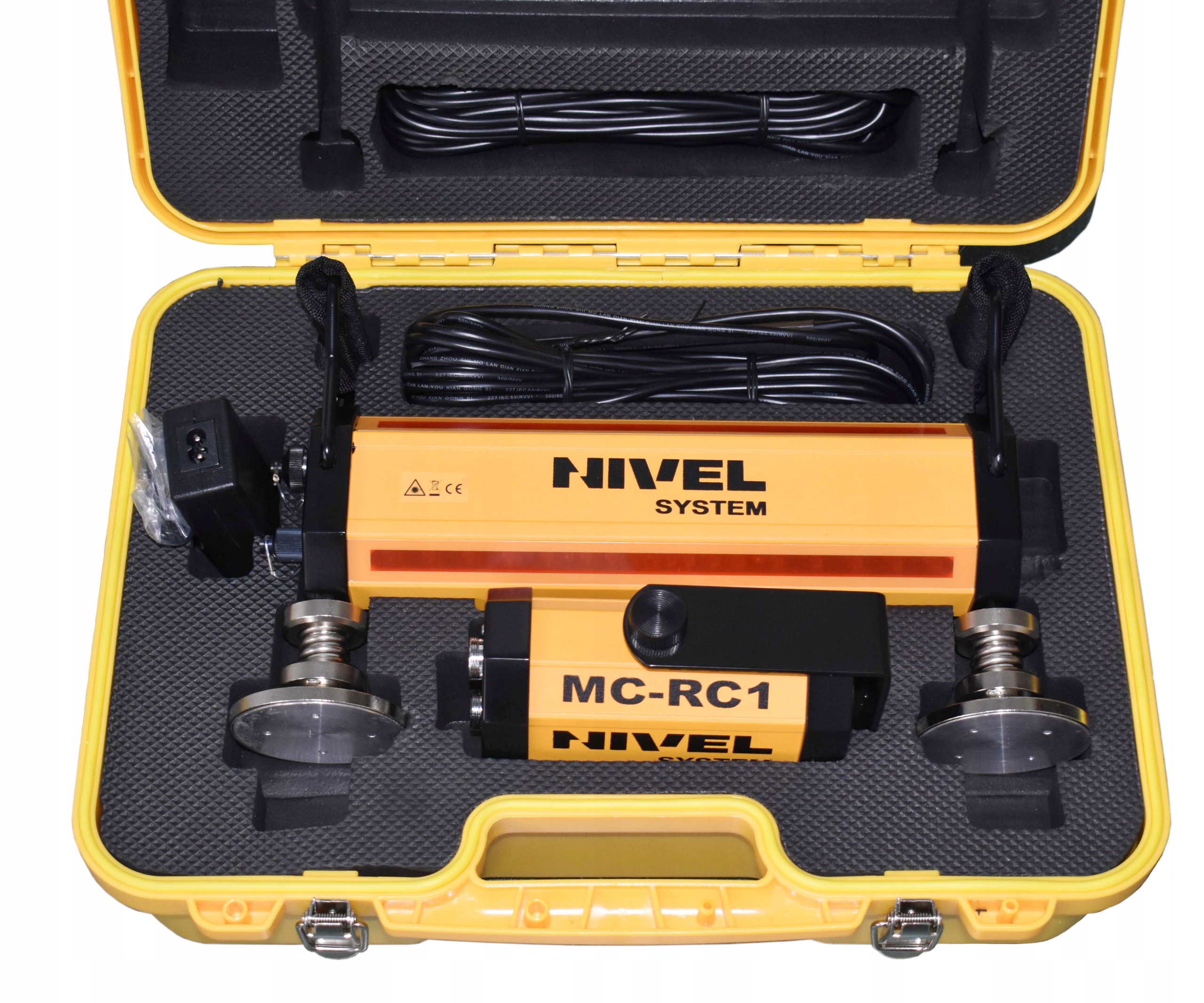

• MC-1D - czujnik maszynowy z wbudowanym akumulatorem
• MC-RC1 - wyświetlacz kabinowy
• Przewód łączący czujnik z wyświetlaczem kabinowym
• Przewód do podłączenia zasilania z akumulatora 12V/24V (klemy)
• Ładowarka
• Waliza transportowa
• Statyw SJJ1
• Łata LS-24
• Instrukcja obsługi
