NIVEL SYSTEM NL540 ROTATÍVNY GEODÉZNY LASEROVÝ NIVELAČ S PÁDOM

Katalógové číslo: NL540

NL540 – univerzálne, rýchle a ľahko použiteľné zariadenie pre stavebné práce (digitálne pády):

• Nivel System NL540 je univerzálny laserový nivelačný systém pre všestranné použitie na stavbách.
• Práca môže byť vykonávaná vo vnútri aj mimo budovy so snímačom.
• Vygenerovaná rovina určuje referencie pre horizontálne a vertikálne práce, laserová rovina môže byť naklonená (digitálna) v jednom alebo dvoch smeroch.
• Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu s LCD displejom, ktorý umožňuje jednoduché ovládanie a prehľadné zobrazenie.
• Jeho silnou stránkou je odolnosť a odolosť voči poveternostným vplyvom a výkonné lítium-iónové batérie, ktoré poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a možnosti diaľkového ovládania pomocou diaľkovej ovládacieho LCD displeja.

Jednoduché a rýchle meranie:

• NL540 má funkciu automatického vyrovnávania, po zapnutí sa zariadenie samo vyrovné a je okamžite pripravené na prácu.
• Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálne alebo vertikálne práce.
• Pri práci so snímačom a laserovou záplatou získame presnú nivelačnú sadu, merania sa vykonávajú jednou osobou.
• Funkcia skenovania umožňuje zúženie zobrazovaného lúča v zadanom rozsahu, týmto spôsobom získame referenčnú laserovú čiaru len tam, kde vykonávame práce.

univerzálne použitie:

• Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom.
• Rovina môže byť naklonená v jednom alebo dvoch smeroch (digitálna – LCD), vďaka čomu môže byť laser použitý pri takých prácach ako je nalievanie podláh, alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých sklonov.
• Pri konštrukčných prácach sa stáva užitočným laserový vertikálny držiak, ktorý predstavuje os rotačne generovanej laserovej roviny.
• Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne).
• Pre vonkajšie použitie a dlhšie dosahy je k dispozícii laserový snímač, ktorý poskytuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer).
• Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vnútri budovy, tak aj pri nivelácii vonku a pri riadení strojov, kde sú požadované rýchlosti (600 ot./min).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIE:

• Nivelač je postavený na základe elektronického kompenzátora, ktorý eliminuje vibrácie a zabezpečuje presné vyrovnanie laserovej roviny.
• Elektronický kompenzátor je v porovnaní s magnetickým oveľa presnejší najmä pri stavebných meraniach, kde sa terén môže chvieť v dôsledku práce ťažkých zariadení.
• Preto s NL540 získavame spoľahlivé a presné merania.
• Zariadenie je odolné voči prachu a vode, čo potvrdzuje trieda IP54.
• Okrem toho je rotačná hlava chránená skleneným telom a laserové puzdro má gumené kryty na ochranu pred poškodením nárazom.

JEDNODUCHÁ, POHODLNÁ OBSLUHA:

• NL540 má intuitívny ovládací panel.
• Riadenie funkcií vrátane zadávania sklonu sa vykonáva digitálne (hodnoty sú zobrazené na veľkom a čitateľnom LCD displeji).
• Funkcie lasera je možné ovládať ako z prístrojovej dosky, tak aj pomocou diaľkového ovládania (diaľkové ovládanie má tiež LCD displej - kde sú prezentované pracovné parametre prístroja.
• Zariadenie je napájané pomocou výkonných lítium-iónových batérií, ktoré umožňujú cca 50 hodín prevádzky a sú bez pamäťového efektu (nezničia sa v dôsledku nadmerného prebíjania).
• Zariadenie je možné napájať aj priamo zo siete.
• Celý proces dopĺňa kompaktné puzdro, vďaka ktorému je laser šikovný, ľahko sa inštaluje na stavbe a pri preprave.

Laserové nivelovanie - pracujte rýchlejšie, presnejšie a bez obmedzení:

• NL540 je veľmi jednoduchý a rýchly na použitie.
• Stačí ho položiť na statív, laserovú poličku alebo inú stabilnú základňu a zapnúť.
• Samotné zariadenie sa automaticky vypína.
• Laserová hlava nivelačného zariadenia sa otáča okolo svojej osi a vytvára dokonale vyrovnanú laserovú rovinu, ktorá je schopná pokryť svojím dosahom viac ako 19 hektárov pozemku.
• Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového snímača s indikáciou viditeľnou aj na slnku.
• Pri práci v interiéri sa často nepožaduje použitie snímača, pretože laserový lúč je viditeľný.
• V tomto prípade môžeme použiť laserový kotúč s milimetrovým rozstupom (na laseri Nivel System).

Vyrovnanie terénu, výstavba ciest, parkoviská, dlažobné práce:

Laserová rovina generovaná laserom je referenčnou základňou, prostredníctvom ktorej budeme odkladať výškové riadky, a to všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo dvoch smeroch. Spadky sú nastavené digitálne. Na laserovej hlave sa nachádza zameriavač na prispôsobenie lasera osi pádu. Správne nastavenie lasera uľahčuje funkcia laserového vertikálu, ktorý generuje laserový bod smerom nadol a zabezpečuje správnu polohu nivelačného zariadenia nad požadovaným bodom. Nemusíme počítať riadky, sčítavať, odčítavať - stačí len nakloniť roviny podľa pokynov v projekte a začať merať. Na ktoromkoľvek mieste na stavbe (v dosahu lasera) - laserový lúč nám ukáže správne riadkové čísla. Nivelač má funkciu alarmu prekročenia. To je veľmi dôležité v prípade nestabilného podkladu, na ktorom stojí laser. Nastavením laserového nivelačného prístroja na kľukový stojan s odstupňovaním na ramene - laserová rovina môže byť ľahko a rýchlo prispôsobená požiadavkám (zavedenie výškových zmien - offsetov). Je potrebné spomenúť, že rovnako ako v prípade klasických meraní - nivelačný prístroj môže byť referenčnou základňou pre kontrolu práce strojov. Jednoduché správy: „zdvihnite lopatu“ alebo „vykopávate“, „spustite“ a „ste v požadovanej výške“ – pomáhajú operátorovi stroja vykonávať prácu podľa projektu. Je to obrovské uľahčenie a zabezpečuje zvýšenie efektivity, má vplyv na bezpečnosť prác a nezávislosť - operátor sám kontroluje výkop, nepotrebuje podporu geodeta, nie je potrebné naťahovať laná, naťúvať stĺpy.

Staviame dom s laserom NL540:

NL540 je ideálny pre všetky stavebné práce. Používame ho už v počiatočných fázach výstavby - vyrovnanie pozemku alebo odstránenie vrstiev humusu. Ďalšie fázy založenia, muriva, nalievanie podláh - laserový nivelačný prístroj nám ukáže dokonalú úroveň, ako aj sklony (napr. debnenie schodov). Ďaľšie stavebníctvo, výstavba strechy - tu tiež použijeme laser. Zariadenie má špeciálne nožičky na kryte a vstup na skrutku statívu pre jeho nastavenie na stranu a generovanie vertikálnej roviny. Po zablokovaní kompenzátora - získame možnosť pracovať s ľubovoľne naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje a laser ho generuje len tam, kde chceme; navyše lúč je oveľa viditeľnejší. Nemusíme sa k zariadeniu priblížiť, aby sme zmenili parametre, môžeme to urobiť na diaľku pomocou diaľkového ovládania. Možnosť práce s vertikálnym lúčom sa tiež hodí pri obsadzovaní okien a dverí, ako aj pri inštalačných prácach. Na štandardnom vybavení nájdeme laserové okuliare, ktoré zlepšujú viditeľnosť lasera. V súčasnej dobe je ťažké si predstaviť dokončovacie práce v interiéri bez použitia profesionálneho meracieho zariadenia. Ukladanie glazúry, terakotových dosiek, sadrokartónové konštrukcie - v rôznych geometrických tvaroch, zavesené stropy, štukové výlisky, tapetovanie, konštrukcia výklenky a kuchynské skrine - to všetko musí byť vykonané presne na milimeter a laser sa stáva nenahraditeľným. Nivel System vám ukáže ideálne horizontálne, vertikálne a šikmé čiary - to je obrovské uľahčenie pre profesionálov v priemysle, ktoré zaručuje perfektný výsledok. Docela užitočný pri tomto druhu práce je laserový vyrovnávač. Vertikálna čiara nadol a nahor sa hodí na presun bodov zospodu nahor (napríklad pri stanovení svetelných bodov stačí nakresliť projekt na podlahu a presunúť body na strop). Okrem toho je možné zastaviť laserový lúč a vygenerovaný bod voľne posúvať doľava alebo doprava okolo osi nivelačného zariadenia. To je užitočné pri lokalizácii a obsadení bodov na stene, ako sú napríklad elektrické zásuvky. Keď je už všetko pripravené, natreté a upratané - aj vtedy stojí za to mať so sebou laserový nivelačný systém Nivel, ktorý nám pomôže nastaviť plot v línii, vytvoriť príjazd z dlažby alebo založiť trávnik v záhrade. Okrem toho, v nasledujúcich rokoch používania domu bude určite potrebné zavesiť obraz, zrkadlo alebo knižnicu - potom nie je potrebné používať vodováhy, znečistiť steny ceruzkou - laser ukáže čiary, po inštalácii nebude žiadna stopa po meraniach.

Zakladáme záhradu s laserom NL540:

Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (zakladanie záhrad, trávnikov) je veľmi dôležité správne vyrovnanie terénu. V opačnom prípade budeme mať do činenia s bodovým hromadením dažďovej vody, čo v dôsledku ovplyvní estetické vlastnosti záhrady. Tieto práce vykonáme pomocou nivelačného systému Nivel System (vyrovnanie s plochami naklonenými v dvoch smeroch). V prípade výsadby stromov, živých plotov - určite bude užitočná možnosť práce s vertikálnym lúčom, na vymedzenie línie pozdĺž ktorej zasadíme napr. tuje. A potom ich každú jar rovnomerne prerežeme - všetko pod dokonale zarovnanou laserovou rovinou Nivel System.

Ukladanie potrubia, vodoinštalačné práce s laserom NL540:

Nivel System sa určite nájde aj pri výstavbe vodovodných a kanalizačných inštalácií. V tomto prípade budeme pracovať s horizontálnou rovinou, naklonenou v jednom smere. Ďalšie potrubia budú položené na základe referencie lasera, čím sa vytvorí potrubie s zadaným sklonom. Laserová rovina sa zároveň stane referenciou pre práce vykonávané rýpadlom s namontovaným strojovým snímačom. Operátor bude sledovať indikácie na tomto snímači a priebežne kontrolovať hĺbku výkopu, pričom bude udržiavať predpokladaný sklon, čím sa zároveň eliminuje nepríjemné kopanie.Prepnutím nivelačného stroja na prácu s vertikálnym lúčom máme možnosť určiť líniu, pozdĺž ktorej budeme kopať výkop a položiť potrubie. Takto sa horizontálny nivelačný systém osvedčí pri všetkých lineárnych prácach, kde je udržanie predpokladaného smeru kľúčové. Po zasypaní výkopu sa laser Nivel System bude naďalej používať. Chodník, ulica alebo parkovisko sa musia prispôsobiť verejnému používaniu. Laser bude mať "plné ruky práce" - ako pri horizontálnej, tak aj pozdĺžnej práci (napr. kladenie obrubníkov).

Bezpečné použitie na roky:

Napriek bohatej funkcionalite triediacich zariadení v skupine presných meracích prístrojov môže byť niveler použitý v náročných terénnych podmienkach na stavenisku. Jeho robustná konštrukcia zabezpečí dobrý stav zariadenia po celé roky a Nivel System zostáva v prípade problémov k dispozícii. Zákazníci sú zaistení podporou akýchkoľvek problémov s vybavením počas aj po záruke. Nivel Laserové levely sú presné nástroje, ktoré zabezpečujú spoľahlivé a rýchle merania v mnohých odvetviach, ako sú stavebníctvo, geodezia, priemysel, poľnohospodárstvo atď. Ich silné stránky sú všestrannosť aplikácií, priateľské služby a vysoká kvalita, zabezpečujú plynulé fungovanie aj v najťažších podmienkach a za prijateľnú cenu.

Použitie:

• Vyrovnanie terénu - vyrovnávanie
• murivo - vnútorné a vonkajšie (základy, steny, schody, obklady, debnenie)
• - parkoviská, príjazdové cesty, terasy
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie káblových vedení, presun bodov
• Stolárske práce - nábytok, interiéry
• Záhradníctvo, poľnohospodárstvo
• Kontrola prevádzky strojov - laserové systémy

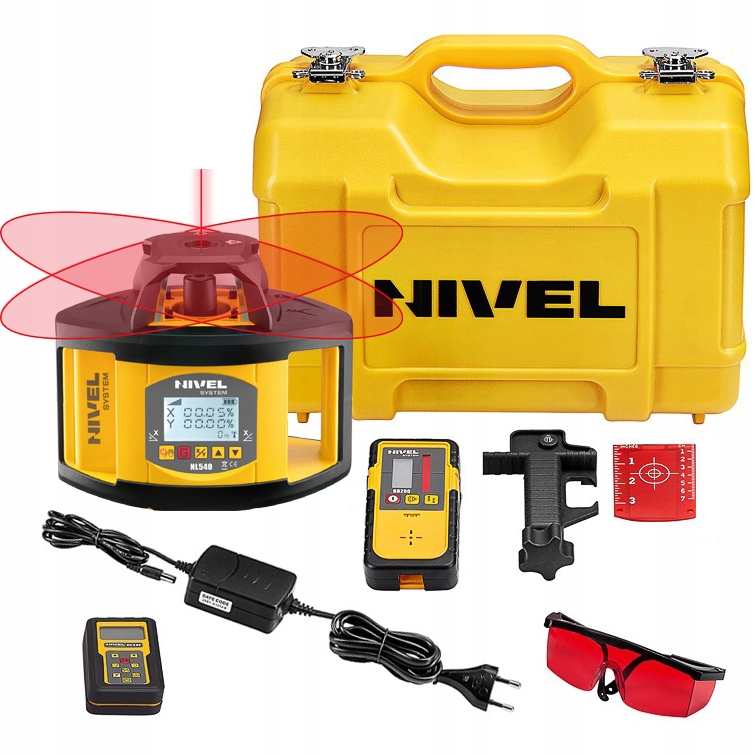

Sada obsahuje:

• NL540 - laserový nivelačný prístroj
• RD200 - laserový snímač + NL-BR - držiak snímacej plochy
• RC-5 DS - diaľkové ovládanie s LCD
• AKU LI-ION - lítium-iónové akumulátory
• CH-6 - nabíjačka
• TR-R - laserový kotúč
• GL-R - laserové okuliare
• Návod na použitie
• Prepravný kufor

Špecifikácie:

• Zdroj svetla: červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný dosah: 500 m (s laserovým snímačom)
• Sklon roviny: ± 10 (os X, os Y), digitálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: áno (s LCD)
• Rozsah samonivelačného nastavenia: ± 5°
• Napájanie: jednosmerný prúd 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda ochrany: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg
