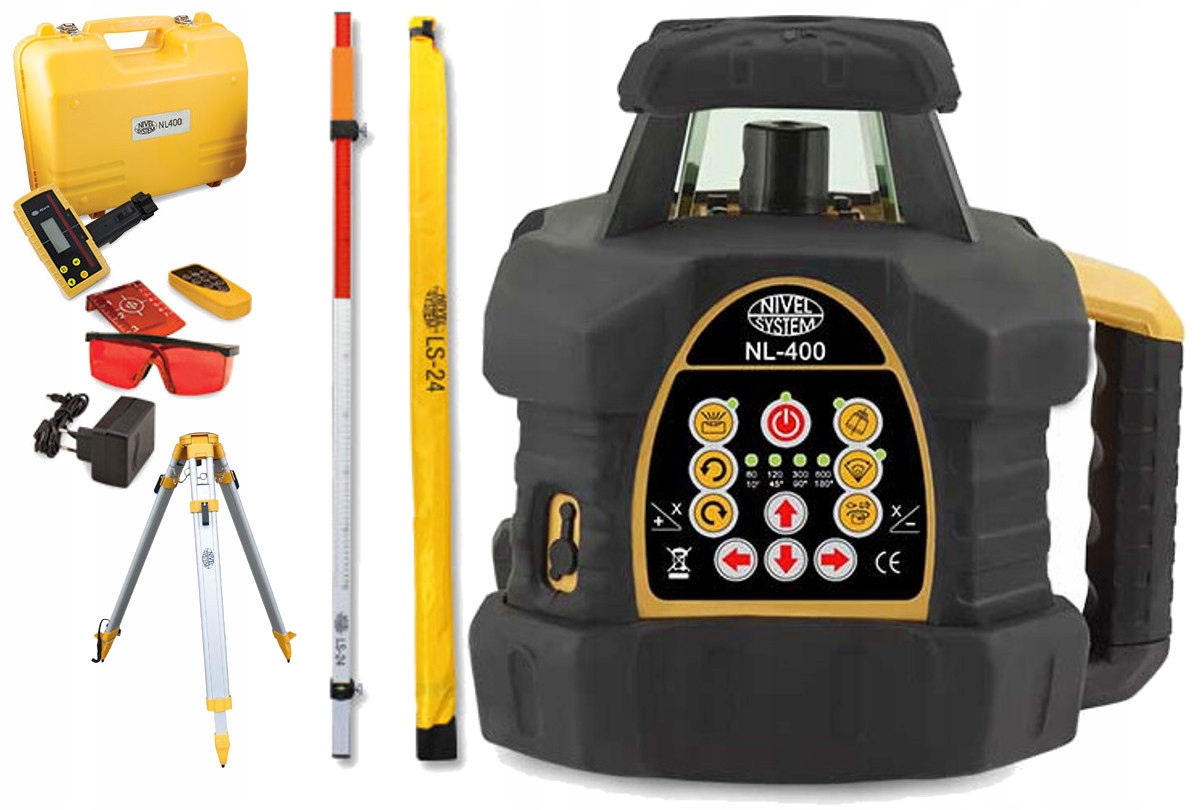

ZESTAW NIVEL

NIWELATOR LASEROWY NL400

STATYW ALU Z PŁASKĄ GŁOWICĄ SJJ1

ŁATA LASEROWA 2,4m LS-24

Laser obrotowy Nivel System NL400 to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń (z widoczną, czerwoną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Instrument wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste. NL400 przeznaczony jest do prac ogólnobudowlanych. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota.

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo

• wszystko widać gołym okiem - czerwony kolor lasera jest na tyle intensywny, że zrzutowana na obiekt wiązka jest dobrze widoczna nawet w odległości kilkudziesięciu metrów od stanowiska
• jeszcze większy zasięg działania - pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność
• praca z płaszczyzną pochyloną - wiązka lasera może być pochylana w jednym lub dwóch kierunkach w zakresie ±8% dzięki temu wyznaczanie w terenie spadków odbywa się manualnie i bez konieczności przeliczania wysokości poszczególnych stanowisk
• laser w każdą stronę - głowica emitująca wiązkę poziomą wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• szybkie samopoziomowanie - kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• jednoosobowa obsługa - do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• zdalne sterowanie - parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota
• wszystko w pakiecie - niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy, uchwyt na łatę laserową, pilot, akumulatory, dodatkowy zasobnik na baterie alkaliczne, ładowarka, kufer transportowy)
• praca w każdych warunkach - solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP64, pozwalając pracować w deszczu i kurzu

SPECYFIKACJA NIVELATORA

• Źródło światła laser czerwony (635 nm), wiązka widzialna
• Dokładność ± 1,0 mm/10 m (poziomo, pionowo)
• Zasięg pracy 500 m (z czujnikiem laserowym)
• Pochylenie płaszczyzn ± 8% (oś X, os Y),manualne
• Skanowanie 0-10°-45°-90°-180°
• Pilot zdalnego sterowania tak
• Zakres samopoziomowania ± 5°
• Zasilanie DC 4,8 - 6V, akumulatorki (Ni-MH)
• Czas pracy ok. 20 godzin
• Klasa odporności IP64
• Zakres temperatur pracy -20°C do +50°C
• Wymiary 180 x 180 x 220 mm
• Waga 2,8 kg
• Gwarancja 12 miesięcy (+ 12 miesięcy - po bezpłatnej rejestracji zakupu produktu na www)

SPECYFIKACJA CZUJNIKA RD-600:

• Zakres detekcji 90 mm
• Numeryczne wskazanie (zakres) 80 mm
• Kąt odbioru wiązki ±45°
• Odbiór wiązki laserowej 450 nm – 800 nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność) 1.0 / 2.0 / 5.0 mm
• Klasa odporności IP67
• Automatyczne wyłączanie po 30 min braku reakcji / odbioru wiązki laserowej
• Zasilanie 1 x AA
• Zakres temperatury pracy -20°C - 50°C
• Wymiary 135 x 69 x 25 mm
• Waga 0,19 kg

WYPOSAŻENIE

• niwelator laserowy: 1 szt
• czujnik laserowy z uchwytem na łatę: 1 szt
• pilot zdalnego sterowania: 1 szt
• akumulatorki: 1 kpl
• ładowarka: 1 kpl
• dodatkowy zasobnik na baterie: 1 szt.
• tarczka laserowa: 1 kpl
• okulary laserowe: 1 kpl
• instrukcja obsługi: 1 szt.
• kufer transportowy: 1 szt.

STATYW ALUMINIOWY Z PŁASKĄ GŁOWICĄ

NIVEL SJJ1

Statyw to jeden z tych dodatków pomiarowych, który w 90% prac pomiarowych jest niezbędny do ich realizacji. Wybór odpowiedniego modelu trójnogudo rodzaju wykonywanych zadań to połowa sukcesu zawodowego.

Statyw aluminiowy SJJ1 to lekki i łatwy w transporcie statyw, który doskonale sprawdza się w pracach z niwelatorem optycznym i laserowym. Jeden z najpopularniejszych modeli na rynku!

Cechy statywu SJJ1:

• Płaska głowica statywu
• Wytrzymałe zaciski blokujące nogi statywu
• Lekkie aluminiowe nogi statywu
• Wygodny pasek do przenoszenia statywu na ramieniu
• Groty stopek wykonane z metalu, zapewniają wymaganą stabilność na każdym podłożu

ŁATA LASEROWA 2,4m

NIVEL LS-24

Łata laserowa Nivel System LS-24 to poręczna, wytrzymała łata do pomiarów klasycznych. Wysoka jakość wykonania zapewnia bezproblemowe długookresowe użytkowanie.

Dwuelementowa, teleskopowa konstrukcja sprawia że transport łaty po złożeniu jest bezproblemowy.

Parametry techniczne:

• Długość łaty: 2,4 m
• Waga łaty: 1 kg
• Długośc łaty po żłożeniu: 1,5m

ŁATWE I SZYBKIE POMIARY

Niwelator NL400 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łata laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

UNIWERSALNE ZASTOSOWANIE

Sprzęt umożliwia pracę zarówno z wiązką poziomą jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy, zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych w wewnątrz budynku jak i przy sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

DOKŁADNY I NIEZAWODNY SPRZĘT

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardzie dokładny, szczególnie w przypadku pomiarów budowlanych gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL400 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP64. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

WYGODA OBSŁUGI

NL400 posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu jak i za pośrednictwem pilota zdalnego sterowania. Laser ma możliwość zasilania z baterii, akumulatorków oraz bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.
