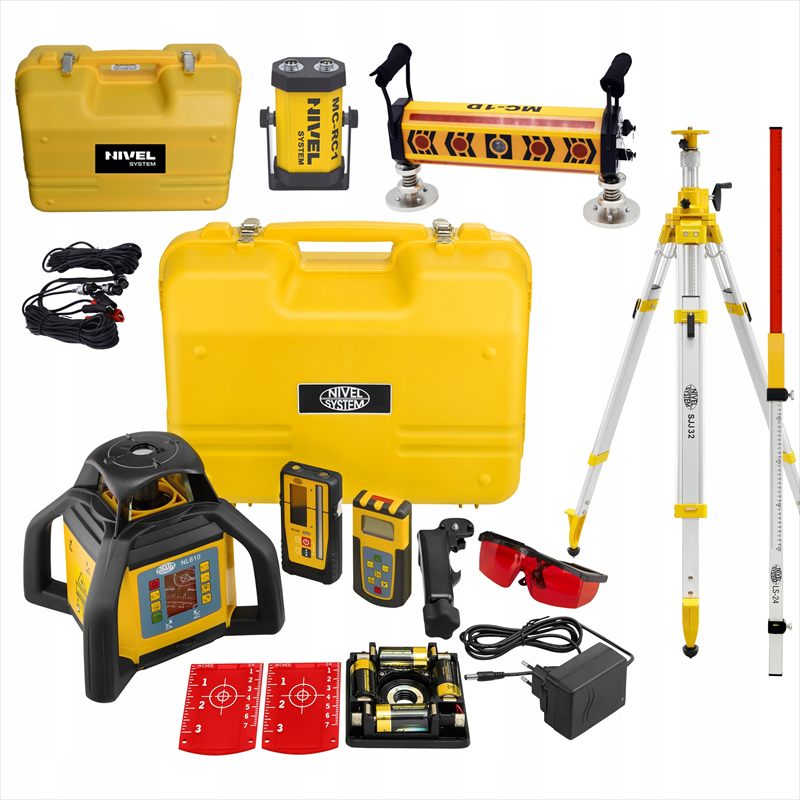

Laserový nivelačný prístroj

Nivel System NL610

+ Systém riadenia prevádzky strojov Nivel System MC-1D

+ Digitálny senzor

+ Laserová záplata LS-24

+ Statív SJJ32

Technické údaje:

• Laser: Červený lúč, 635 nm, <1mW
• Presnosť: ±0,8 mm/10 m
• Presnosť vertikálneho meradla: ±1 mm/1,5 m
• Rozsah samonivelačného: ±5° (rýchle vyrovnanie - elektronický snímač)
• Určenie dedičstva: ±10% (os X a Y - digitálne)
• Pracovný rozsah (priemer): 700 m (so snímačom)
• Rýchlosť odstreďovania hlavy: Ukazovateľ: 0-60-120-300-600 rp/min
• Skenovanie: 0-10°-45°-90°-180
• Pracovný rozsah teplôt: -20 °C ~ +50° C
• Napájanie: DC 4,8-6 V, 4 akumulátory (typ Ni-MH)
• Odolnosť voči prachu a vode: IP56
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 2,8 kg

Popis:

Rotačný laser Nivel System NL610 DIGITAL je univerzálny a multifunkčný nástroj pre prácu v interiéri s veľmi dobre viditeľným červeným laserovým lúčom, ako aj pre práca na otvorených priestoroch. Prístroj poskytuje vysokú presnosť merania, môže byť použitý na dlhých úsekoch prác (dosah 700 m), a rýchlosť práce, vrátane vyrovnania a reagovať na vibrácie terénu - umožňuje jeho použitie na cestných prácach, vrátanie riadenia strojov. Nivelač vymedzuje horizontálnu, naklonenú (digitálny sklon), vertikálnu (pri otočení o 90°) rovinu - celú riadi z palubného panelu s LCD displejom a vďaka vertikálnemu indexu určuje vertikály alebo pravé uhly. NL510 DIGITAL je ponúkaný so snímačom, na ktorom sú výškové rozdiely zobrazené digitálne - čo značne uľahčuje a urýchľuje meranie. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu, ľahko sa nastavuje a prepravuje (veľkorysé rukoväte) a umožňuje diaľkové ovládanie pomocou LCD displeja.

• Všetko je viditeľné voľným okom. - červená farba lasera je natoľko intenzívna, že lúč hodený na objekt je dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od stanovišťa
• Ešte väčší dosah - práca v otvorenom priestore do 700m (priemer)
• Výkonné vyrovnávanie - laserový snímač s digitálnym určením výškového rozdielu (RD500 DIGITAL) výrazne zlepšuje niveláciu a zvyšuje jej presnosť
• Práca so šikmou rovinou - laserový lúč môže byť naklonený digitálnym spôsobom v jednom alebo dvoch smeroch v rozsahu ±10%, vďaka čomu sa určenie v teréne svahov vykonáva manuálne a bez nutnosti prepočítania výšky jednotlivých stanovíšť
• Laser v každom smere - hlava vyžarujúca horizontálny lúč navyše vymedzuje líniový laser, čo uľahčuje definovanie roviny v pravom uhle vzhľadom na vymedzenú líniu
• rýchle samonivelačné - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednočlenná obsluha - na obsluhu nivelačného zariadenia a určenie výšky stačí len jedna osoba
• Diaľkové ovládanie - parametre lasera je možné meniť pomocou diaľkového ovládania s LCD displejom, ktoré je súčasťou štandardnej konfigurácie (parametre lasera sú zobrazené na diaľkovom ovládaní)
• Všetko v jednom balíčku - Nivelač je štandardne dodávaný so skupinou praktického príslušenstva, ktoré podporuje prácu (digitálny laserový snímač, držiak na laserovú záplatu, diaľkové ovládanie, batérie, nabíjačka, prepravný kufor)
• Práca v každom prostredí - robustná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP56, čo umožňuje prácu v daždi a prachu

Ľahké a rýchle meranie

Leveler NL610 má funkciu automatického vyrovnávania, keď sa zariadenie zapne, vyrovná sa a je pripravené okamžite pracovať. Vygenerovaný zelený laserový lúč je veľmi dobre viditeľný (aj vo svetlých, slnečných miestnostiach), zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Počas prevádzky so senzorom a laserovou náplasťou získame presnú vyrovnávaciu súpravu, merania vykonáva jedna osoba. Digitálne indikácie výškového rozdielu na displeji (RD500 DIGITAL) výrazne znižuje proces vyrovnávania. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím sa dosiahne laserová referenčná čiara len tam, kde vykonávame prácu

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch (digitálne, pomocou ovládacieho panela), vďaka čomu môže byť laser použitý pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a väčšie dosahy sa používa laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 700 m (pracovný priemer). Rôzne rýchlosti otáčok hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri ovládaní strojov, kde sú požadované vyššie rýchlosti (600 ot./min.)

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým je veľa bardzie presný, najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL610 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP56. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová konštrukcia má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu

Pohodlie obsluhy

NL610 má intuitívny ovládací panel s LCD displejom. Riadenie funkcií, vrátane zadávania sklonu, sa uskutočňuje digitálnym spôsobom. Funkcie lasera je možné ovládať buď z palubnej dosky prístroja alebo pomocou diaľkového ovládania s LCD obrazovkou (parametre lasera sú zobrazené na diaľkovom ovládaní). Laser má možnosť napájania z batérií, akumulátorov alebo priamo zo siete. To všetko dopĺňa kompaktné puzdro s praktickými úchytmi - vďaka čomu je laser jednoduchý na inštaláciu na stavbe a pri preprave.

Systém hladiny RD700 DIGITAL

Laserový snímač s digitálnym zobrazením výškového rozdielu

• Univerzálnosť - spolupráca s laserovým lúčom: červený a zelený
• Široký rozsah príjmu laserového lúča prostredníctvom 90 mm pásky detektora
• Ešte vyššia presnosť práce nastavená podľa potrieb (±1 mm, ±2 mm, ±5 mm)
• Ešte lepšia kontrola vykonanej práce – snímač vypočíta a zobrazí konkrétne hodnoty rozdielu výšky v milimetroch [mm]
• Možnosť zmeny pracovnej jednotky (mm, cm, palce)
• Všetko na dosah – veľký, dobre čitateľný LCD displej (druhý displej za snímačom), prídavný LED displej na odčítanie z väčšej vzdialenosti (napr. pri odčítavaní z kabíny stroja)
• Akustické signály výškových rozdielov (rôzne úrovne hlasitosti)
• Automatické vypnutie po 30 minútach bez reakcie
• Pevné upevnenie na laserovú plochu pomocou držiaka (dodáva sa so snímačom)
• Vysoká odolnosť voči vode a prachu, certifikovaná podľa IP67

Technické údaje:

• Detekčný rozsah 90 mm
• Číselný displej (rozsah): 80 mm
• Uhol príjmu lúča ±45°
• Prijímanie laserového lúča: 450 nm – 800 n m (červený a zelený lúč)
• Spôsoby prevádzky (presnosť): 1.0 / 2.0 / 5.0 / 10.0 mm
• Trieda odolnosti IP67
• Automatické vypnutie: po 30 minútach bez reakcie / príjmu laserového lúča
• Napájanie 1 x AA
• Rozsah prevádzkovej teploty: -20 °C - 50° C
• Rozmery 135 × 69 × 25 mm
• Hmotnosť 0,19 kg

Systém riadenia prevádzky strojov

Úroveň systému MC-1D

• Univerzálne riešenie pre mnoho typov strojov (dozery, rýpadlá, rýpačky)
• Rýchlejšia práca, vyššia produktivita - stroj môže robiť viac v rovnakom čase
• Zvýšenie presnosti práce
• Úspora na materiáli Vďaka lepšiemu vyrovnaniu povrchu
• Najjednoduchšie riešenie na kontrolu prevádzky strojov – jednoduché, intuitívne ovládanie
• Jednoduchá a rýchla inštalácia - montáž / demontáž snímačov zo stroja, možnosť ľahkého prechodu na iný stroj
• Žiadne opravy, žiadne výkopy - menšie riziko ľudskej chyby
• Úspora času - menej nepriamych meraní, zníženie počtu kontrol počas práce (prácu je možné kontrolovať priebežne bez opustenia kabíny)
• Kontrola práce v kabíne operátora - prenos signálu na displej v kabíne (MC-RD1)

Popis:

Systém sa skladá z laserového snímača, ktorý prijíma signál z laserovej nivelačnej jednotky a pomocou LED indikátorov informuje operátora o aktuálnej výške, v ktorej má umiestniť pracovný prvok (lopatu, radlicu). Tieto informácie sa zobrazia aj na kabíne prijímača (RD-1MC), ktorý plní funkcie displeja. Takto nakonfigurovaná súprava umožňuje rýchle a efektívne vykonávanie zemných prác bez výkopov a potreby vykonávania kontrolných meraní.

Ovládajte stroj, pracujte rýchlejšie, presnejšie a úspornejšie

Pri vykonávaní zemných prác strojmi sa vyskytuje problém spojený s niveláciou. Doteraz sa do tohto procesu zapojili dodatoční ľudia na meranie (alebo geodetické tímy). Stavby, ktoré realizujú takéto metódy, sú často drahé, časovo náročné a vyžadujú špecializáciu a vysokú presnosť. Môže to byť jednoduchšie, presnejšie a rýchlejšie?

Meracie riešenie - Nivel System MC-1D

Tento proces je možné automatizovať, zjednodušiť a skrátiť pomocou laserovej techniky, ktorá uľahčuje a urýchľuje prácu v každej fáze. V tomto riešení môže elektronický systém lasera vďaka snímaču nainštalovanému na ramene rýpadla kontrolovať výšku a sklon výkopu. Systém MC-1D je mobilná súprava, montáž nie je problém a môže byť vykonaná operátorom stroja priamo pred začiatkom nivelácie, po práci sa môžu prvky uložiť do kufríka.

Laserový snímač MC -1 D je pripevnený do stroja pomocou silných magnetov. Okrem toho má MC -1 D schopnosť prenášať signál po vedení do prijímača MC-RC 1 a tento (plnením funkcií displeja v kabíne) informuje prevádzkovateľa o aktuálnom nastavení lyžice, Jasný a čitateľný diodový displej (LED) na snímači informuje operátora, či má v danom okamihu znížiť alebo zdvihnúť lyžičku. lymes – je to dôležité, keď pracovné podmienky zabraňujú prevádzkovateľovi sledovať senzor MC-1D. Ak je požadovaný pokles nastavený na podvodníku, prevádzkovateľ ho môže vykonať na základe indikácií senzora, bez merania, bez prepočtu a bez rizika chyby – a predovšetkým Všetkým oveľa rýchlejšie!

Systém spolupracuje s laserovými nivelačnými strojmi, rotačnými s červeným lúčom. Nivelač sa nastavuje v osi cesty, ihriska, námestia (na jeho okrajoch), čo umožňuje vyznačiť rovinu so sklonom bez nutnosti prestavovania lasera. V prípade nivelačných strojov Nivel System môže operátor stroja meniť nastavenie prístroja na diaľku pomocou diaľkového ovládania. Nivel System je vhodný na všetky etapy výkopu, od vyrovnania pôdy, drenáže, vytvárania podkladových vrstiev / ukladania agregátov (rôznych frakcií), umiestňovania povrchu. Laserová technika Nivel Systém sa dá úspešne použiť vo všetkých fázach. To výrazne uľahčuje dosiahnutie správnej hrúbky jednotlivých frakcii agregátov. Použitie senzora MC-1D na rýpadle umožňuje operátorovi pripraviť výkop s vyššou presnosťou. (bez prehĺbenia). Špecializované firmy, ktoré používajú pri výkopoch optický nivelačný prístroj, potrebujú na to viac dní, ale po prechode na laserovú technológiu Nivel System sa čas prevádzky zníži minimálne o polovicu. Zvýšená produktivita sa prejavuje aj znížením nákladov na prácu (kratší čas práce ľudí a úspora stavebných materiálov). Cenovo dostupné náklady robia túto technológiu dostupnou aj pre najmenšie podniky.

Ako funguje laserový systém Nivel System MC-1D?

Nivelátor emituje laserovú väzbu neviditeľnú pre oko, ktorú prijíma snímač MC-1D. Väzba, ktorá sa otáča okolo vertikálnej alebo zakrivenej osi s rýchlosťou niekoľkých stoviek obvodov/min., vytvára rovinu hladinu alebo zakrývku v jednom alebo dvoch smeroch. Táto doska (ktorá môže byť presne nastavená na laserovom ovládacom paneli) predstavuje referenčnú dosku pre senzor nainštalovaný na stroji. Operátor, kopírovaním, sleduje indikácie farebných diód na snímačoch. Ukážu aktuálnu polohu lyžice vo vzťahu k referenčnej ploche a poskytujú jednoduché správy: "Zanechať lyžicu alebo dlaždicu", "Vyzdvihnite lyžičku alebo dlaď", "Tak držte". Tieto informácie sú tiež prezentované v kabíne operátora prostredníctvom prijímača Nivel System MC-RC1.

Technické údaje:

• Prevádzkový režim: Presné (±10 mm), hrubé (±20 mm)
• Rozsah príjmu lúča: 25 cm, 360°
• Typ prijímaného lúča: laser (červený)
• Upevnenie: Na magnety
• Batéria: 7,2 V NiMh (2500mAh)
• Pracovný čas: 40 hodín
• Doba nabíjania: 15 hodín
• Prevádzkové teploty: -20ºC ~ +50º C
• Trieda odolnosti: IP 54
• Rozmery: 280 × 280 × 130 mm
• Hmotnosť: 5,5 kg

Nivel systém hliníkový statív s výložníkom SJJ32

• Nivel System SJJ32 je stabilný hliníkový statív pre prácu v akýchkoľvek podmienkach. Silné bezpečnostné prvky (na svorky) zaisťujú najvyššiu stabilitu práce.
• Plochá hlava statívu s jednoduchou montážou lasera na meracie rameno a prídavné rameno
• Kovové hroty na nohách poskytujú požadovanú stabilitu na každom povrchu

Technické údaje:

• Min. výška: cca 1,14 m
• Max. výška: cca 3,20 m
• Hmotnosť: 7,2 kg
• Hlava statívu: plochá
• Odolné voči poveternostným vplyvom

Nivel System Hliníková laserová plocha LS-24 (2,4m)

• Výškovo nastaviteľné a integrované škatulkové lišty na vertikálne nastavenie
• Stupnica s pevným nulovým bodom medzi červenou a bielou oblasťou (predná časť záplaty)
• Presné milimetrové rozstupy
• Farebné kódovanie - červená znamená "príliš vysoká", strieborná - "příliš nízká"
• Zosilnená pätka zabraňuje poškodeniu náplasti
• Posuvník na upevnenie laserového detektora

Popis:

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne. Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

Vyrobené z pevného hliníkového profilu, ktorý zaisťuje dlhodobé bezporuchové používanie.

Má dve stupnice: absolútnu - od 80 cm do 190 cm a relatívnu stupnicu v rozsahu ±50 cm.

Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

• Materiál: hliník
• Jednotky: m / cm
• Počet sekcií: 2
• Dĺžka: 131 - 240 cm

Rozsah dodávky:

• Laserový nivelačný prístroj NL610
• Laserový snímač RD600
• Držiak snímača na záplatu
• Diaľkové ovládanie
• Laserový kotúč
• Laserové okuliare
• Prídavný zásobník na batérie
• Akumulátory
• Nabíjačka
• Prepravný kufor
• LS-24 Patch
• Statív SJJ32
• +
• MC-1D - strojový snímač so vstavanou batériou: 1 ks
• MC-RC1 - kabínová obrazovka: 1 ks
• Kábel na pripojenie snímača k displeju v kabíne: 1 ks
• kábel na pripojenie napájania z batérie 12 V/24 V (svorky): 1 ks
• Nabíjačka: 1 ks
• Prepravný kufor: 1 ks
