Rotacyjny Niwelator Laserowy

Nivel System NL600

+ System kontroli pracy maszyn Nivel System MC-1D

+ Czujnik cyfrowy

+ Łata Laserowa LS-24

+ Statyw SJJ32

Dane techniczne:

• Laser: wiązka czerwona, 635 nm, <1mW
• Dokładność: ±0,8 mm/10 m
• Dokładność pionownika: ±1 mm/1,5 m
• Zakres samo-poziomowania: ±5° (szybkie poziomowanie - elektroniczny sensor)
• Wyznaczanie spadków (oś X i Y): ±10%
• Zasięg pracy (średnica): 700 m (z czujnikiem)
• Prędkość wirowania głowicy: zmienna: 0-60-120-300-600 obr/min
• Skanowanie: 0-10°-45°-90°-180
• Praca w zakresie temperatur: -20°C ~ +50°C
• Zasilanie: DC 4,8-6 V, 4 akumulatorki (typ Ni-MH)
• Pyło- i wodoszczelność: IP66
• Wymiary: 206 x 206 x 211 mm
• Waga: 2,5 kg

Opis:

Niwelator rotacyjny Nivel System NL600 DIGITAL to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń z bardzo dobrze widoczną, czerwoną wiązką lasera, jak i do pracy na otwartych przestrzeniach. Instrument zbudowany został na bazie sprawdzonej i wydajnej technologii laserowej, zapewnia wysoką dokładność pomiarów, może być stosowany na długich odcinkach robót (zasięg 700 m), a szybkość pracy, w tym poziomowania się i reagowanie na drgania terenu - umożliwia wykorzystanie go do prac drogowych w tym przy sterowaniu maszyn. Niwelator wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste. NL600 DIGITAL oferowany jest z czujnikiem, na którym różnice wysokości wyświetlane są cyfrowo - co w znacznym stopniu ułatwia i przyśpiesza pomiary. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi, łatwo się go ustawia oraz przenosi (poręczne uchwyty) i umożliwia zdalną obsługę za pomocą pilota.

• wszystko widać gołym okiem - czerwony kolor lasera jest na tyle intensywny, że zrzutowana na obiekt wiązka jest dobrze widoczna nawet w odległości kilkudziesięciu metrów od stanowiska
• jeszcze większy zasięg działania - pracę na otwartej przestrzeni w odległości 700 m (średnica)
• wydajna niwelacja - czujnik laserowy z cyfrowym wyznaczaniem różnicy wysokości (RD500 DIGITAL) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność
• praca z płaszczyzną pochyloną - wiązka lasera może być pochylana w jednym lub dwóch kierunkach w zakresie ±10% dzięki temu wyznaczanie w terenie spadków odbywa się manualnie i bez konieczności przeliczania wysokości poszczególnych stanowisk
• laser w każdą stronę - głowica emitująca wiązkę poziomą wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• szybkie samopoziomowanie - kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• jednoosobowa obsługa - do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• zdalne sterowanie - parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota
• wszystko w pakiecie - niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, kufer transportowy)
• praca w każdych warunkach - solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP66, pozwalając pracować w deszczu i kurzu

Łatwe i szybkie pomiary

Niwelator NL600 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Cyfrowe wskazania różnicy wysokości na wyświetlaczu (RD500 DIGITAL) znacznie skracają proces niwelacji. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Sprzęt umożliwia pracę zarówno z wiązką poziomą jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy, zapewniający możliwość odbioru sygnału w zakresie 700 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych w wewnątrz budynku jak i przy sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

Dokładny i niezawodny sprzęt

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardzie dokładny, szczególnie w przypadku pomiarów budowlanych gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL600 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP66. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Wygoda obsługi

NL600 posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu jak i za pośrednictwem pilota zdalnego sterowania. Laser ma możliwość zasilania z baterii, akumulatorków oraz bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, z poręcznymi uchwytami - dzięki czemu laser jest łatwy w instalacji na budowie oraz przy transporcie.

Nivel System RD700 DIGITAL

Czujnik laserowy z cyfrowym wyświetlaniem różnicy wysokości

• Uniwersalność - współpraca z wiązką laserową: czerwoną i zieloną
• Szeroki zakres odbioru wiązki lasera za pośrednictwem 90 mm wstęgi detektora
• Jeszcze wyższa dokładność pracy dostosowywana w zależności od potrzeb (±1mm, ±2mm, ±5mm)
• Jeszcze lepsza kontrola wykonanej pracy – czujnik przelicza i wyświetla konkretne wartości różnicy poziomu w milimetrach [mm]
• Możliwość zmiany jednostki pracy (mm, cm, cal)
• Wszystko w zasięgu wzroku – duży, czytelny wyświetlacz LCD (drugi wyświetlacz z tyłu czujnika), dodatkowy wyświetlacz LED do odczytu z dalszych odległości (np. przy odczycie z kabiny maszyny)
• Sygnały dźwiękowe różnic wysokości (różne poziomy głośności)
• Automatyczne wyłączanie po 30 min braku reakcji
• Solidne mocowanie na łacie laserowej za pomocą uchwytu (dostarczany z czujnikiem)
• Wysoka odporność na działania wody i kurzu, potwierdzone klasą IP67

Dane techniczne:

• Zakres detekcji 90 mm
• Numeryczne wskazanie (zakres): 80 mm
• Kąt odbioru wiązki ±45°
• Odbiór wiązki laserowej: 450 nm – 800 nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność): 1.0 / 2.0 / 5.0 / 10.0 mm
• Klasa odporności IP67
• Automatyczne wyłączanie: po 30 min braku reakcji / odbioru wiązki laserowej
• Zasilanie 1 x AA
• Zakres temperatury pracy: -20°C - 50°C
• Wymiary 135 x 69 x 25 mm
• Waga 0,19 kg

System kontroli pracy maszyn

Nivel System MC-1D

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność - maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja -  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań - mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu - mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora - transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Opis:

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne bez przekopań i konieczności wykonywania pomiarów kontrolnych.

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu  uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20ºC ~ +50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

Statyw aluminiowy z wysięgnikiem Nivel System SJJ32

• Wysokość min.: ok. 1.30 m
• Wysokość maks.: ok. 3.20 m
• Głowica statywu: płaska

Opis:

• lekkie i trwałe - statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• szybka blokada nóg - zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• precyzyjna regulacja wysokości - aluminiowe statywy z wysięgnikiem o maksymalnej wysokości 3,2 m do niwelatorów laserowych
• odporne na warunki atmosferyczne - zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję pracy

Nivel System Aluminiowa Łata Laserowa LS-24 (2,4m)

• Regulacja wysokości i zintegrowana libella pudełkowa do pionowania
• Skala z ustalonym punktem zerowym pomiędzy obszarem czerwonym i białym (z przodu łaty)
• Precyzyjna podziałka milimetrowa
• Kodowanie barwne - czerwony oznacza "za wysoko", srebrny - "za nisko"
• Wzmocniona stopka zapobiega uszkodzeniom łaty
• Suwak do mocowania detektora laserowego

Opis:

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

Wykonana z mocnego aluminiowego profilu co zapewnia długotrwałe, bezawaryjne użytkowanie.

Posiada dwa podziały: bezwzględny - od 80cm do 190cm oraz podział względny w zakresie ±50cm. Dolna część łaty pozwala na regulację wysokości zera.

Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Materiał: aluminium
• Jednostki: m / cm
• Sekcje: 2
• Długość: 131 - 240 cm

Zakres Dostawy:

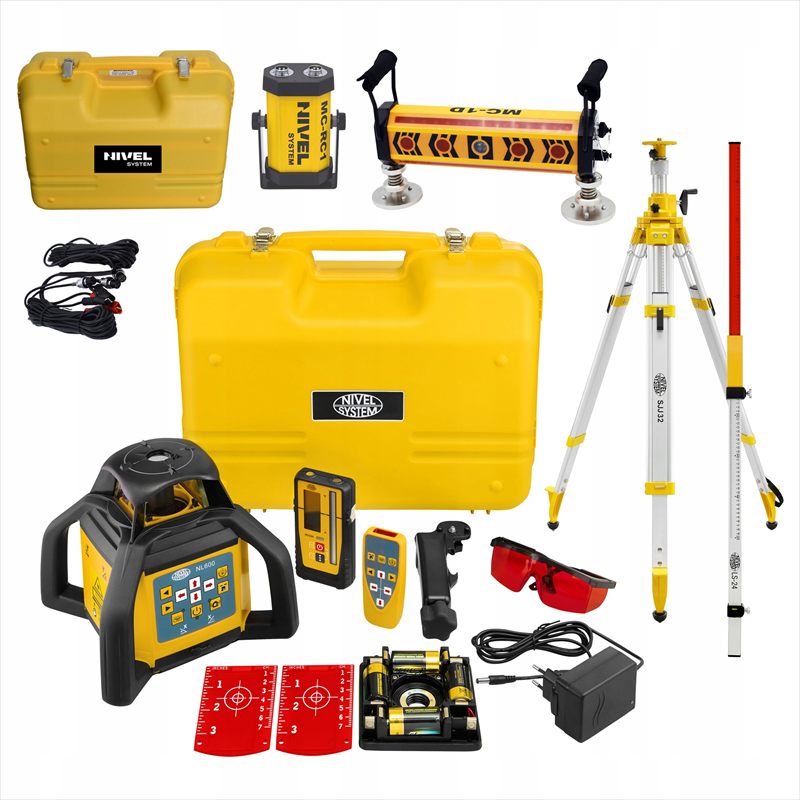

• niwelator laserowy NL600
• czujnik laserowy RD700 DIGITAL
• uchwyt czujnika na łatę
• pilot zdalnego sterowania
• tarczka laserowa
• okulary laserowe
• dodatkowy zasobnik na baterie
• akumulatorki
• ładowarka
• kufer transportowy
• Statyw SJJ32: 1szt.
• Łata Laserowa LS-24: 1szt.
• +
• MC-1D - czujnik maszynowy z wbudowanym akumulatorem: 1 szt.
• MC-RC1 - wyświetlacz kabinowy: 1 szt.
• przewód łączący czujnik z wyświetlaczem kabinowym: 1 szt.
• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy): 1 szt.
• ładowarka: 1 szt.
• waliza transportowa: 1 szt.
