✅ Nivel System NL540 + LS-24 + JSS1 | samonivelačný laserový rotačný nivelačný stroj + laserová záplata + hliníkový statív

Samonivelačný rotačný laserový leveler

Nivel System NL540

Dodáva sa s laserovou záplatou a hliníkovým stojanom

Technické údaje nivelačného stroja:

• Zdroj svetla: LED Červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný rozsah: 500 m (s laserovým snímačom)
• Sklon rovín: ± 10° (os X, os Y), digitálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno (z LCD)
• Rozsah samonivelačného: ± 5°
• Napájanie: DC 8,4 V (1000 mA), batéria Li-ion 7,4 V (4000 mAh)
• Doba prevádzky: cca. 50 hodín
• Trieda odolnosti: IP54
• Rozsah prevádzkových teplôt: od –20 °C do +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

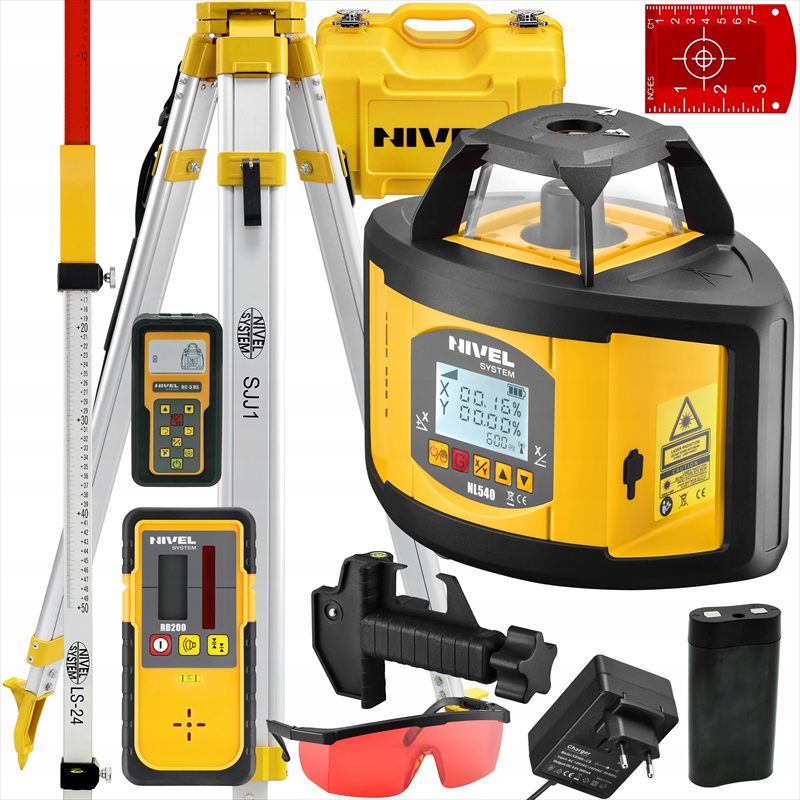

Sada obsahuje:

• NL540 — laserový nivelačný prístroj
• RD200 — laserový snímač s batériou
• NL-BR — držiak snímača na záplatu
• FL74-400 — lítium-iónová batéria 4000 mAh
• RC-5 DS — diaľkové ovládanie
• LS-24 — laserová záplata
• SJJ1 — hliníkový statív s plochou hlavou
• CH-6 — nabíjačka
• GL-R — laserové okuliare
• TR-R — laserový kotúč
• Návod na použitie
• Prepravný kufor

Aplikácie:

• Vyrovnanie terénu — Vyrovnávanie
• Murárske práce — vnútorné a vonkajšie (základy, steny, schody, žľaby, debnenie)
• Stavebné práce — realizácia parkovísk, príjazdov, terás
• Montážne a dokončovacie práce — montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce — vymedzenie vedení, presun bodov
• Stolárske práce — nábytok, inštalácie
• Záhradníctvo
• Poľnohospodárstvo
• Kontrola prevádzky strojov — laserové systémy

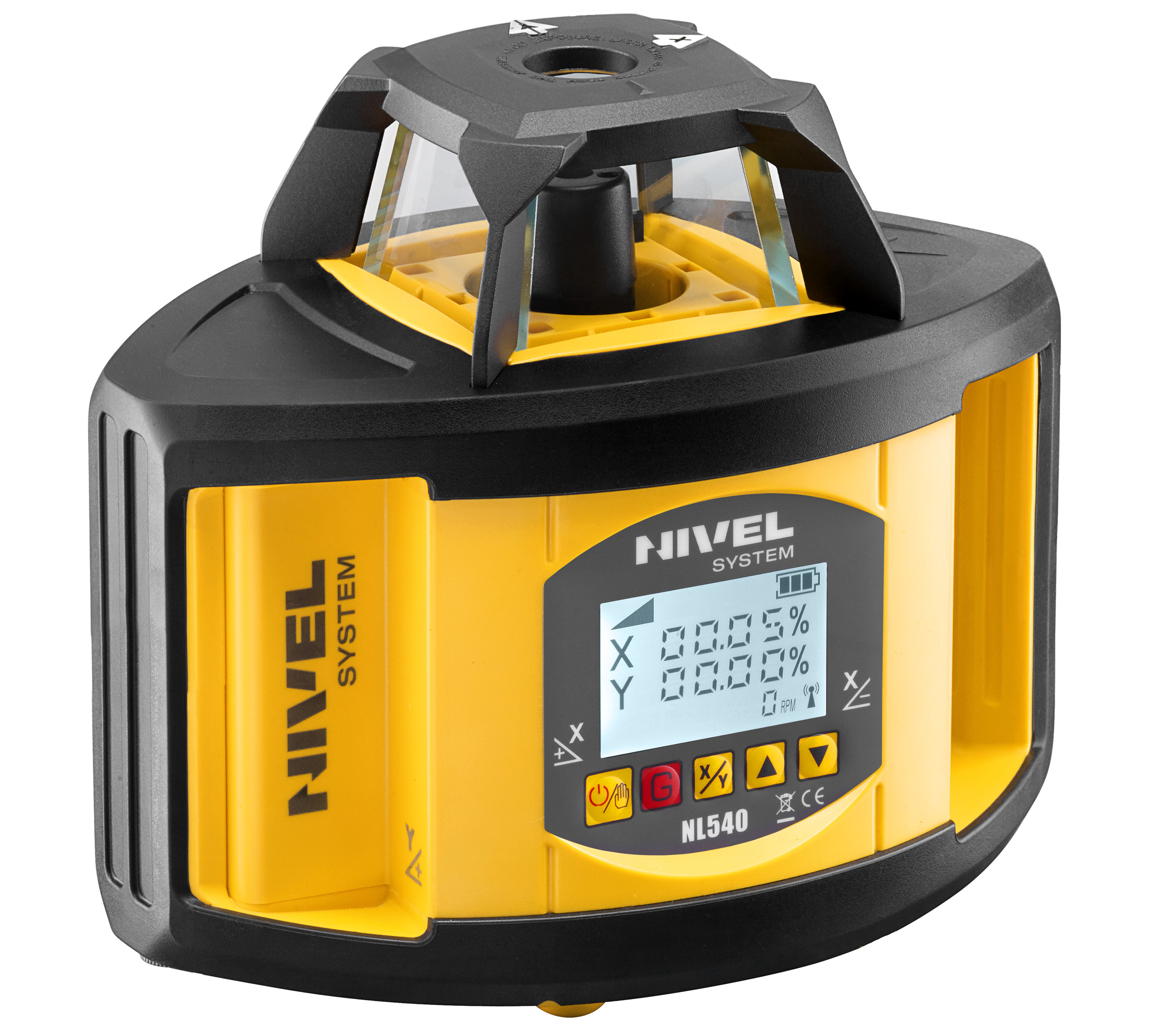

Nivel System NL540

Nivel System NL540 je multifunkčný laserový nivelačný systém pre všestranné použitie na stavbách. Práce sa môžu vykonávať vnútri aj vonku so snímačom. Vygenerovaná rovina určuje referencie pre horizontálne a vertikálne práce, laserová rovina môže byť naklonená (digitálna) v jednom alebo dvoch smeroch. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu s LCD displejom. Jeho silnou stránkou je odolnosť a odolosť voči poveternostným vplyvom a výkonné lítium-iónové batérie, ktoré zabezpečujú niekoľko desiatok hodín nepretržitej práce v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a možnosti diaľkového ovládania pomocou diaľkovej ovládacieho panela s LCD displejom.

• Všetko je viditeľné voľným okom. — červená farba lasera je natoľko intenzívna, že vnútri budovy je lúč vyžarovaný na objekt dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od miesta
• Ešte väčší dosah — práca v otvorenom priestore do vzdialenosti 500 m (priemer) je možná vďaka laserovému snímaču, ktorý zlepšuje niveláciu a zvyšuje jej presnosť
• rýchle samonivelačné — kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ vyrovnávača eliminuje chybné merania, ak sa prístroj neúmyselne zasiahne a vyrovné
• Jednočlenná obsluha — na obsluhu nivelačného zariadenia a určenie výškového rozdielu stačí jedna osoba
• Všetko v jednom balíčku — Nivelač sa dodáva štandardne so skupinou praktického príslušenstva, ktoré podporuje prácu (diaľkové ovládanie, laserový snímač, držiak na laserovú záplatu, akumulátor, nabíjačka, laserové okuliare, laserová záplata, hliníkový statív a prepravný kufor)
• Práca v každom prostredí — robustná ochrana otočnej hlavy chráni najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a vodotesné puzdro spĺňa normu IP54, čo umožňuje prácu v daždi a prachu

Ľahké a rýchle meranie

Leveler NL540 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presné nastavenie, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.

univerzálne použitie

Zariadenie umožňuje pracovať s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch (digitálna – LCD), vďaka čomu sa laser môže použiť pri takých prácach, ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pre dlažbu, ihrisko alebo cestu – zabezpečenie odtoku vody podľa navrhnutých sklonov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a pri ovládaní strojov, kde sú požadované rýchlosti (600 ot./min).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzor, v porovnaní s magnetickým je oveľa presnejší najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL540 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL540 má intuitívny ovládací panel. Riadenie funkcií, vrátane zadávania sklonu, sa vykonáva digitálnym spôsobom (hodnoty sú zobrazené na veľkom a čitateľnom LCD displeji). Funkcie lasera je možné ovládať ako z palubnej dosky prístroja, tak aj prostredníctvom diaľkového ovládania (pilot má tiež LCD displej - kde sú zobrazované prevádzkové parametre prístroje. Zariadenie je napájané pomocou výkonných lítium-iónových batérií, ktoré umožňujú cca 50 hodín prevádzky a sú zbavené pamäťového efektu (nezničia sa v dôsledku nadmerného prebíjania). Zariaďovanie je možné napájanie priamo zo siete. Celý proces dopĺňa kompaktný kryt, vďaka čomu je laser šikovný, ľahko sa inštaluje na stavbe a pri preprave.

Laserové nivelačné zariadenie – pracujte rýchlejšie, presnejšie a bez obmedzení

NL540 je veľmi jednoduchý a rýchly na použitie. Stačí ho položiť na statív, laserovú policu alebo inú stabilnú základňu a zapnúť napájanie. Zariadenie sa samo automaticky vyrovná. Laserová hlava nivelátora sa otáča okolo svojej osi, čím vytvára dokonale vyrovnanú laserokú rovinu, ktorá je schopná pokryť svojím dosahom viac ako 19 hektárov pozemku. Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového snímača s viditeľnými indikáciami aj na slnku. V prípade práce v interiéri budovy sa veľmi často používanie snímeča nevyžaduje, pretože laserový lúč je viditeľný. V tomto prípade môžeme použiť laserový kotúč s milimetrovým rozstupom (na vybavení lasera Nivel System).

Vyrovnanie terénu, výstavba ciest, parkovisko, dlažobné práce

Laserová rovina generovaná laserom je referenčnou základňou, prostredníctvom ktorej budeme odkladať výškové riadky, a to všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo dvoch smeroch. Spadky sú nastavené digitálne. Na laserovej hlave sa nachádza zameriavač na prispôsobenie lasera osi pádu. Správne nastavenie lasera uľahčuje funkcia laserového vertikálu, ktorý generuje laserový bod smerom nadol a zabezpečuje správnu polohu nivelačného zariadenia nad požadovaným bodom. Nemusíme počítať riadky, sčítavať, odčítavať – stačí len nakloniť roviny podľa pokynov v projekte a začať merať. Na ktoromkoľvek mieste na stavbe (v dosahu lasera) – laserový lúč nám ukáže správne riadkové čísla. Nivelač má funkciu alarmu prekročenia. To je veľmi dôležité v prípade nestabilného podkladu, na ktorom stojí laser. Ak je laserový nivelačný prístroj umiestnený na kľukovom stojane s odstupňovaním na ramene, možno laserovú rovinu jednoducho a rýchlo prispôsobiť požiadavkám (zavedenie výškových zmien – offsetov). Je potrebné spomenúť, že rovnako ako pri klasických meraniach, aj nivelačný prístroj môže slúžiť ako referenčná základňa pre kontrolu práce strojov. Jednoduché správy – „zdvihnite lopatu“ alebo „rozbíjate“, „spustite“ a „ste v požadovanej výške“ – pomáhajú operátorovi stroja vykonávať prácu podľa plánu. To je obrovské uľahčenie a zvyšuje efektivitu, bezpečnosť práce a nezávislosť – operátor sám kontroluje výkop, nepotrebuje podporu geodeta, nie je potrebné naťahovať laná, naťehovať stĺpy.

Staviame dom s laserom NL540

NL540 je ideálny pre všetky stavebné práce. Používame ho už v počiatočných fázach výstavby – vyrovnanie pozemku alebo odstránenie humusových vrstiev. Ďalšie fázy základov, muriva, nalievanie podláh – laserový nivelačný prístroj nám ukáže dokonalú úroveň, ako aj sklony (napr. debnenie schodov). Ďaľšie stavebnícke práce, výstavba strechy – tu tiež použijeme laser. Zariadenie má špeciálne nožičky na kryte a vstup na skrutku statívu na jeho umiestnenie na stranu a generovanie vertikálnej roviny. Po zablokovaní kompenzátora získame možnosť pracovať s ľubovoľne naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje a laser ho generuje len tam, kde chceme; navyše lúč je oveľa viditeľnejší. Nemusíme sa k zariadeniu priblížiť, aby sme zmenili parametre, môžeme to urobiť na diaľku pomocou diaľkového ovládania. Možnosť práce s vertikálnym lúčom sa tiež hodí pri obsadzovaní okien a dverí, ako aj pri inštalačných prácach. Na štandardnom vybavení nájdeme laserové okuliare, ktoré zlepšujú viditeľnosť lasera. Pokladanie glazúry, terakotových dosiek, sadrokartónových konštrukcií rôznych geometrických tvarov, zavesených stropov, štukových výplní, tapiet, montáž vstavaných a kuchynských skriniek – to všetko musí byť vykonané s presnosťou na milimeter a laser sa stáva nenahraditeľným. Nivel System vám ukáže ideálne horizontálne, vertikálne a šikmé čiary – to je obrovské uľahčenie pre profesionálov v odvetví, ktoré zaručuje dokonalý výsledok. Pre tento druh práce je veľmi užitočný laserový horizontál. Vertikálna čiara nadol a nahor sa hodí na presun bodov zospodu nahor (napríklad pri stanovení svetelných bodov stačí nakresliť projekt na podlahu a presunúť body na strop). Okrem toho je možné zastaviť laserový lúč a vygenerovaný bod voľne posúvať doľava alebo doprava okolo osi nivelačného zariadenia. To je užitočné pri lokalizácii a obsadení bodov na stene, ako sú napríklad elektrické zásuvky. Keď je už všetko pripravené, natreté a upratané – aj vtedy sa oplatí mať pri sebe laserový nivelačný systém Nivel System, ktorý nám pomôže nastavovať plot v línii, vybudovať príjazd z dlažby alebo založiť trávnik v záhrade. Okrem toho, v priebehu nasledujúcich rokov používania domu určite budete musieť zavesiť obraz, zrkadlo alebo policu na knihy - nie je potrebné použiť vodováhu, znečistiť steny ceruzkou - laser ukáže čiary, po montáži nebude žiadna stopa po meraniach.

Zakladáme záhradu s laserom NL520

Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (zakladanie záhrad, trávnikov) je veľmi dôležité správne vyrovnanie terénu. V opačnom prípade budeme mať do činenia s bodovým hromadením dažďovej vody, čo v dôsledku ovplyvní estetické vlastnosti záhrady. Tieto práce vykonáme pomocou nivelačného systému Nivel System (vyrovnanie s plochami naklonenými v dvoch smeroch). Pri výsadbe stromov, živých plotov – určite sa vám bude hodiť možnosť pracovať s vertikálnym lúčom, na vyznačenie línie pozdĺž ktorej vysadíme napr. tuje. A potom ich každú jar rovnomerne prerežeme – všetko pod dokonale vyrovnanou laserovou rovinou Nivel System.

Ukladanie potrubia, vodoinštalačné práce s laserom NL520

Nivel System sa určite nájde aj pri výstavbe vodovodných a kanalizačných inštalácií. V tomto prípade budeme pracovať s horizontálnou rovinou, naklonenou v jednom smere. Ďalšie potrubia budú položené na základe referencie lasera, čím sa vytvorí potrubie s zadaným sklonom. Laserová rovina sa zároveň stane referenciou pre práce vykonávané rýpadlom s namontovaným strojovým snímačom. Operátor bude sledovať indikácie na tomto snímači a priebežne kontrolovať hĺbku výkopu, pričom bude udržiavať predpokladaný sklon, čím sa zároveň eliminuje nepríjemné kopanie.Prepnutím nivelačného stroja na prácu s vertikálnym lúčom máme možnosť určiť líniu, pozdĺž ktorej budeme kopať výkop a položiť potrubie. Takto sa hodí pre všetky lineárne práce, kde je dôležité udržať smer. Po zasypaní výkopu sa laser Nivel System používa aj naďalej. Chodník, ulica alebo parkovisko sa musia upraviť na verejné použitie. Laser má "plné ruky práce" - tak pri horizontálnych, ako aj pozdĺžnych prácach (napr. kladenie obrubníkov).

Bezpečné používanie na roky

Napriek bohatej funkcionalite triediacich zariadení v skupine presných meracích prístrojov môže byť niveler použitý v náročných terénnych podmienkach na stavenisku. Jeho robustná konštrukcia zabezpečí dobrý stav zariadenia po celé roky a Nivel System zostáva v prípade problémov k dispozícii. Zákazníci sú zaistení podporou akýchkoľvek problémov s vybavením počas aj po záruke. Nivel Laserové levely sú presné nástroje, ktoré zabezpečujú spoľahlivé a rýchle merania v mnohých odvetviach, ako sú stavebníctvo, geodezia, priemysel, poľnohospodárstvo atď. Ich silné stránky sú všestrannosť aplikácií, priateľské služby a vysoká kvalita, zabezpečujú plynulé fungovanie aj v najťažších podmienkach a za prijateľnú cenu.
