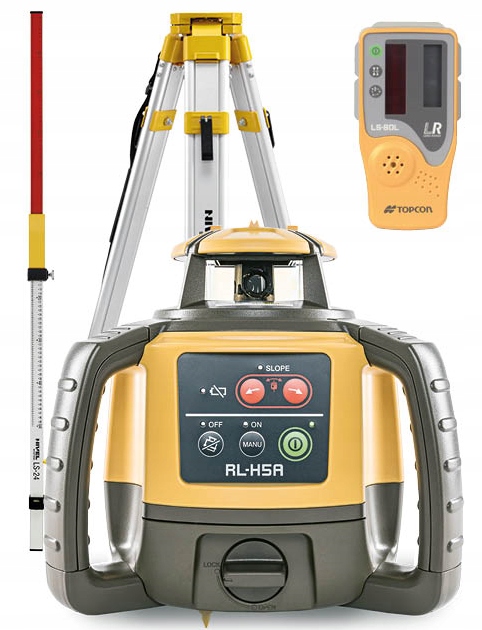

Digitálny laserový nivelačný prístroj RL-H5 A

-diaľkomer HDM-70

-RD700 DIGITÁLNY Snímač

-senzor LS-80L

-statív SJJ1

Letadlo LS-24

Technické údaje

• Zdroj svetla: viditeľný, červený (635 nm), trieda 3R
• Presnosť: ± 10” (0,5 mm/10 m)
• Pracovný dosah: 800 m
• Sklon roviny: ±8,7% (v jednom smere)
• Rýchlosť otáčania hlavy: 600 ot./min
• Rozsah samonivelačného nastavenia: ±5°
• Napájanie: Ni-MH batérie (súčasťou balenia)
• Prevádzková doba: Nabíjateľné batérie: cca 60 hodín prevádzky, alkalické batérie cca. 100 hod. prevádzka
• Trieda ochrany: IP66
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 211 × 172 × 205 mm
• Hmotnosť: 2,5 kg

RL-H5 A je najnovší laserový level Topcon, popredný svetový výrobca meracích zariadení. RL-H5 A je jedným z najlepších laserových levelerov dostupných na trhu z hľadiska parametrov. Okrem nastavenia horizontálnej roviny budeme tiež definovať naklonenú rovinu v jednom smere. To znamená, že špecialisti v stavebníctve, špecializujúci sa na zemskú a cestnú prácu, môžu rýchlo a presne určiť poklesy (napr. ihriská, parkoviská, štvorce atď.). RL-H5 A je to zariadenie pre všetkých, ktorí hľadajú ekonomické riešenie pri nákupe, ale zároveň spoľahlivé, odolné a poskytujú veľmi vysokú presnosť a dlhú škálu práce. Leveler znižuje náklady na použité materiály, znižuje dobu realizácie projektu, zvyšuje presnosť a účinne eliminuje realizačné chyby, zvyšuje konkurencieschopnosť vášho podnikania.

• Inovatívna technológia – viditeľný laserový lúč s vysokou presnosťou a dlhým dosahom
• Najvyššia presnosť práce - laserový lúč umožňuje presné určenie referenčnej roviny a vykonávanie nivelácie s doteraz nevídanou kvalitou (2,4 mm/50 m), čím sa znižuje spotreba stavebných materiálov
• Práca so šikmou rovinou - laserový lúč môže generovať horizontálnu alebo vertikálnu rovinu; rovina môže byť naklonená v jednom smere v rozsahu ±8,7%, vďaka čomu sa určenie sklonu v teréne vykonáva manuálne a bez nutnosti prepočítania výšky jednotlivých stanovíšť
• Jednoduchá obsluha, dlhý dosah - odčítanie výškového rozdielu sa vykonáva pomocou laserového snímača a patch v pracovnom poli lasera s priemerom 800 m, nie je potrebná žiadna ďalšia osoba na obsluhu nivelačného zariadenia
• rýchle samonivelačné - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednoduchá obsluha - Jedno tlačidlo ovládania nivelačného zariadenia - zapnite a zmerajte!
• Práca v každom prostredí - robustná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP66, čo umožňuje prácu v daždi a prachu
• Bezpečné používanie - 5-ročná záruka a autorizovaný popredajný servis TPI pre istotu realizácie dlhodobých stavebných projektov
• Na riadenie strojov - laser môže byť použitý v riadiacich systémoch stavebných strojov, ktoré ďalej zvyšujú ich presnosť a produktivitu

Jednoduché, rýchle a presné meranie!

Optika a kompenzátor sú vyrobené s najvyššou presnosťou, čo zaručuje stabilnú prevádzku s vysokou presnosť 1,0 mm/20 m. Ovládanie laserových funkcií sa vykonáva prostredníctvom ovládacieho panela na prístroji. Operácia lasera nespôsobuje žiadne problémy, funkcie sa aktivujú okamžite a po zapnutí napájania sa zariadenie automaticky vyrovná. Generovaný laserový lúč tvorí referenčnú rovinu pre horizontálne práce, ako aj so sklonom v jednom smere (±8,7%). Pri práci so snímačom a laserovou záplatou získame presnú nivelačnú súpravu, merania sa vykonávajú jednou osobou. Vysoké parametre lasera zabezpečujú jeho použitie aj pri automatických systémoch riadenia strojov.

Dlhý dosah - laserový lúč bez obmedzenia

Topcon RL-H5 A je založený na modernej technológii „Topcon Long Range“ s vysokou rýchlosťou otáčania hlavy (600 ot./min.) - poskytuje používateľom veľmi dlhý dosah vykonávaných prác - 800 m. Okrem toho je nivelačný prístroj vybavený špeciálnou diódou Topcon (2,0 mW), ktorá vyžaruje silne sústredené svetlo, ktoré je pri prácach v exteriéri na stavbe neviditeľné pre ľudské oko, pretože je rozpoznané laserovými snímačmi. Táto dióda vyžarujú laserový signál na veľké vzdialenosti, pričom si zachováva milimetrovú, veľmi tenkú hrúbku zobrazovaného lúča. Laser vyžaruje viditeľné svetlo, takže v uzavretých priestoroch môžeme pracovať bez použitia laserového senzora. Laserové lúče sú veľmi tenké a preto sa nerozštiepajú. Nivelačné zariadenia Topcon poskytujú najvyššiu kvalitu zobrazeného lúča, čo sa premieta do presnosti a pohodlia pri práci, a spĺňajú požiadavky aj tých najnáročnejších veľkoplošných investícií (napr. výstavba ciest, ihrísk, námestí atď.).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor RL-H5 A je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor v porovnaní s magnetickým je oveľa presnejší, najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Vďaka tomu RL-H5 A zaručuje isté a presné merania bez rizika vykonania drahých úprav. Zariadenie je vybavené funkciou TILT, ktorá ho chráni pred nežiaduce zmeny výšky nastavenia lasera, aj keď niekto neúmyselne presunú podvodník na stavbu, budete o tom vedieť (smer sa automaticky vypne). Rl-H5 A je odolný voči prachu a vode, potvrdený IP66. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má dve ručné uchytenia, ktoré uľahčujú bezpečný prenos a umiestnenie na stávke.

BEZPROBLÉMOVÉ POUŽÍVANIE, 5 ROČNÁ ZÁRUKA

Pri práci v prašných miestnostiach, ako aj v náročných terénnych podmienkach, v okolí ťažkých strojov, by mal zabezpečiť stabilnú prevádzku a správne merania. Spoločnosť Topcon kladie dôraz na presnosť a kvalitu svojich produktov, čo dokazuje aj najdlhšia 5-ročná záruka na trhu na všetky rotačné laserové nivelačné prístroje vrátane modelu RL-H5 A.

Bohaté vybavenie súpravy RL-H5 A

Topcon RL-H5 A je vybavený batériami, ktoré v závislosti od podmienok poskytujú približne 60 hodín nepretržitej prevádzky, čo predstavuje viac ako 1 pracovný týždeň! Batérie môžu byť rýchlo odstránené zo zásuvky a nahradené bežnými batériou (prevádzková doba sa zvyšuje na 100 hod.), čo zabezpečuje prevádzku lasera v prípade, že zabudneme nabíjať batérie. V balení nájdete tiež: laserový snímač Topcon, ktorý má schopnosť prijímať signál na veľké vzdialenosti; držiak snímacej jednotky na laserovú záplatu; veľmi odolný transportný kufor; návod v poľštine; osvedčenie o prístroji, ktoré potvrdzuje správnu prevádzku, vydané autorizovaným servisom Topcon v Poľsku.

Nivel System Laserový diaľkomer HDM-70 (70m) Bluetooth

Najnovšie laserové diaľkomery značky Nivel System sú vybavené najnovším procesorom, ktorý zabezpečuje rýchle, presné a pokročilé meranie. Prístroje sú riadené prostredníctvom praktického panelu s veľkým farebným displejom, na ktorom sú prezentované výsledky merania a výsledné výpočty. Výsledky je možné uložiť do pamäte prístroja a preniesť do počítača (USB) alebo mobilného zariadenia (Bluetooth). Prístroje sú prenosné meracie stanice, ktoré umožňujú získať nielen informácie o dĺžke úseku, ale aj mnoho ďalších, často zložitých údajov potrebných na stavenisku a v projektovej kancelárii. Merače vzdialenosti sa zmestia do vrecka, sú ľahké, praktické, ľahko sa používajú v teréne a výkonné batérie ovplyvňujú pohodlie a úsporu pri prevádzke zariadenia.

• Rýchle, presné a spoľahlivé merania - výkonný a rýchly procesor poskytuje vysokú presnosť a bohaté funkcie
• Veľké možnosti merania S možnosťou ukladania a prenosu dát do počítača - softvér umožňuje merať vzdialenosti a na ich základe vykonávať celý rad výpočtov, ako je sčítanie, odčítanie a výpočet plochy a objemu, praktická funkcia "malíř"
• Možnosť ukladania dát a prenos do počítača - všetky merania môžeme uložiť do pamäte prístroja a odoslať do počítače
• Bezdrôtový prenos dát z terénu do kancelárie - vďaka bezplatnej aplikácii (pre zariadenia Apple) môžeme uložiť údaje zozbierané v teréne a rýchlo ich odoslať e-mailom do kancelárie, čo výrazne urýchli ďalšiu prácu
• Vytváranie náčrtov merania - máme možnosť vytvárať náčrty z meraní v teréne, na ktoré sa aplikujú merania z diaľkomeru. Vytvorený plán ľahko môžeme poslať e-mailom po exporte do formátu PDF
• Jasné a zrozumiteľné informácie - veľký farebný displej s podsvietením prehľadne zobrazuje najdôležitejšie namerané údaje
• Meranie na neprístupných miestach - rozšírené funkcie Pythagoras umožňujú realizovať nepriame merania výšky alebo šírky, inklinometer pracujúci v dvoch osiach podporuje prácu v teréne
• Ďalšie špeciálne funkcie - stĺpové meranie, kontinuálne meranie / funkcia min. - max., oneskorenie vykonania merania, funkcia kalibrácie - všetko, čo môže podporiť meracie práce
• Práca od okraja - meranie je možné vykonať z čela alebo zo základne diaľkomeru a pätky (na meranie v rohoch)
• Jednoduché použitie - meranie sa vykonáva stlačením jedného tlačidla a klávesové skratky urýchľujú prístup k najčastejšie používaným funkciám, zariadenie vybavené výkonnými batériami
• Malé a praktické - zmestia sa do každého vrecka, šikovné puzdro poskytuje bezpečné uchopenie
• Bezpečné používanie na roky - odolné voči náročným podmienkam na stavbe, plne záručne a pozáručne chránené autorizovaným servisom Nivel System

Nivel System Laserový diaľkomer HDM-70 (70m) Bluetooth

Presnosť: ±2 mm

Rozsah: 70m

Laser: Trieda II, <1 mW, 635 nm

Nepretržité meranie: Áno

Plocha, objem: Áno

Funkcia Pythagoras: Áno

Funkcia "Maler": Áno

Súčet, rozdiel: Áno

Minimálna a maximálna hodnota: Áno

Týka sa: Áno

Oneskorenie pri vyvolaní merania: Áno

Funkcia kalibrácie: Áno

Rozsah sklonu: ±90°

Systém hladiny RD700 DIGITAL

Laserový snímač s digitálnym zobrazením výškového rozdielu

• Univerzálnosť - spolupráca s laserovým lúčom: červený a zelený
• Široký rozsah príjmu laserového lúča prostredníctvom 90 mm pásky detektora
• Ešte vyššia presnosť práce nastavená podľa potrieb (±1 mm, ±2 mm, ±5 mm)
• Ešte lepšia kontrola vykonanej práce – snímač vypočíta a zobrazí konkrétne hodnoty rozdielu výšky v milimetroch [mm]
• Možnosť zmeny pracovnej jednotky (mm, cm, palce)
• Všetko na dosah – veľký, dobre čitateľný LCD displej (druhý displej za snímačom), prídavný LED displej na odčítanie z väčšej vzdialenosti (napr. pri odčítavaní z kabíny stroja)
• Akustické signály výškových rozdielov (rôzne úrovne hlasitosti)
• Automatické vypnutie po 30 minútach bez reakcie
• Pevné upevnenie na laserovú plochu pomocou držiaka (dodáva sa so snímačom)
• Vysoká odolnosť voči vode a prachu, certifikovaná podľa IP67

Technické údaje:

• Detekčný rozsah 90 mm
• Číselný displej (rozsah): 80 mm
• Uhol príjmu lúča ±45°
• Prijímanie laserového lúča: 450 nm – 800 n m (červený a zelený lúč)
• Spôsoby prevádzky (presnosť): 1.0 / 2.0 / 5.0 / 10.0 mm
• Trieda odolnosti IP67
• Automatické vypnutie: po 30 minútach bez reakcie / príjmu laserového lúča
• Napájanie 1 x AA
• Rozsah prevádzkovej teploty: -20 °C - 50° C
• Rozmery 135 × 69 × 25 mm
• Hmotnosť 0,19 kg

Snímač Topcon LS-80L pre laserové nivelačné prístroje Topcon.

Originálny japonský výrobok s vysokou presnosťou a presnosťou. Kompatibilný s Topcon levelers RL-H5 A a RL-SV2S.

Technické parametre laserového snímača:

• Presnosť (prevádzkové režimy): 1 mm, 2 mm
• Rozsah príjmu signálu: 50 mm/180°
• Displej: LCD (na oboch stranách snímača)
• Odolnosť voči vode a prachu: IPX6
• Vykonávané merania: Klasická metóda

V balení:

• Snímač Topcon LS-80L
• Držiak snímača na záplatu

Nivel System Hliníkový statív s plochou hlavou SJJ1

• Minimálna výška cca 0,97 m
• maximálna výška: cca 1,60 m
• Hmotnosť: cca 3 kg
• Hlava statívu: Plochá (SJJ1), umožňuje ľahšie vyrovnanie nivelačného stroja v akomkoľvek teréne.
• Odolné voči poveternostným vplyvom.
• Použitie: Pre optické a laserové nivelačné prístroje.

Popis:

• Hliníkový statív SJJ1 je ideálny pre optické a laserové nivelačné prístroje.
• Plochá hlava statívu.
• Robustné svorky uzamykacie nové statívy.
• Ľahké hliníkové nohy statívu.
• Pohodlný popruh na prenášanie statívu cez rameno.
• Kovové podpery na nohách poskytujú potrebnú stabilitu na každom povrchu.

Laserová nivelačná záplata

NIVEL SYSTEM LS-24 s výškou 2,4 m

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne. Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

• Ponúkaná dĺžka: 2,4 m

Pri nivelačných meraniach sú náplaste čítacím prvkom, pomocou ktorého sa určuje výška alebo výškový rozdiel medzi bodmi. Presnosť vykonania popisov na nej a pevnosť konštrukcie majú obrovský vplyv na konečnú presnosť nivelovaných bodov. Vysoká kvalita spracovania (mechanické spojenia, teleskopické blokády) zase rozhoduje o trvanlivosti výrobkov a ich bezporuchovosti. V ponuke je kompletný sortiment nivelačných záplat - od presných invárových záplat pre presnú niveláciu cez tradičné drevené, hliníkové teleskopické záplaty až po špeciálne laserové záplatu s milimetrovým rozstupom.

• Pre rôzne úlohy - invázne omietky na presné vyrovnávanie, drevené omietka na presnú niveláciu bodov rámu, hliníkové a sklolaminátové omietku s popisom typu „E“ na jednej strane a milimetrovým rozstupom na druhej strane pre rýchle vyrovnévanie na stavbách, špeciálne omietkové do spolupráci s laserovými nivelačnými zariadeniami, dĺžka od 2,4 m do 7 m - podľa vášho výberu, na farbu!
• Vždy vo zvislej polohe - záplaty prispôsobené pre krabičkové etikety
• Pohodlie prevádzky - teleskopické hliníkové záplaty sa rýchlo skladajú/rozkladajú a ľahko sa zmestia do batožinového priestoru osobného auta
• Odolné voči poveternostným vplyvom - drevené aj hliníkové záplaty sú odolné voči vode, vlhkosti a vysokým teplotám, za všetkých podmienok poskytujú vysokú presnosť merania
• Ochrana pred poškodením a znečistením - náplasti sa predávajú väčšinou v ochranných krytoch

Laserová záplata Nivel System LS-24 Vysoká kvalita spracovania zaručuje bezproblémové dlhodobé používanie.

Dvojdielna teleskopická konštrukcia umožňuje bezproblémovú prepravu náplasti po zložení.

Technické parametre:

Dĺžka záplaty: 2,4 m

Hmotnosť náplasti: 1 kg

Dĺžka záplaty po zložení: 1,5 m

V balení dostanete:

• Laserová záplata Nivel System LS-24
• Kryt na záplatu
