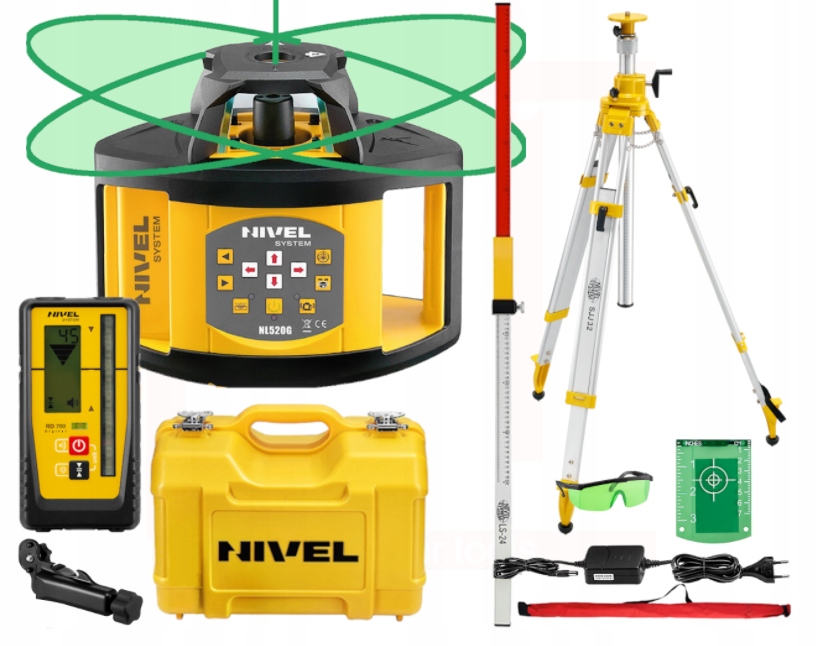

-Laserový nivelačný prístroj NL520 G

-Digitálny laserový snímač RD700

-statív SJJ32

Letadlo LS-24

Technická špecifikácia:

• Zdroj svetla: LED Zelený laser (635 nm), viditeľný lúč
• Presnosť: ± 1,0 mm/10 m (horizontálne, vertikálne)
• Pracovný rozsah: 500 m (s laserovým snímačom)
• Určenie dedičstva: ± 10% (os X, os Y)
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného: ± 5°
• Napájanie: Lítium-iónové akumulátory
• Pracovný čas: 50 hodín.
• Trieda odolnosti: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

NL520 G – univerzálny, rýchly a ľahko použiteľný s veľmi dobre viditeľným zeleným lúčom

Nivel System Rotary Laser NL520 G je univerzálny a multifunkčný nástroj pre vnútornú prácu (s veľmi dobre viditeľným zeleným laserovým lúčom, zelený lúč je štvornásobne viditeľnejší ako červená, klasická) a otvorené priestory (pomocou senzora). Prístroj určuje horizontálnu rovinu, naklonenú, zvislú (po otočení). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 G je určený pre všeobecné stavebné práce. Jeho pevnosť je trvanlivosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie, ktoré poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzkovej schopnosti s diaľkovým ovládaním.

Ľahké a rýchle meranie

Všetko je viditeľné voľným okom - zelená farba lasera (4-krát lepšie viditeľná ako červený laser) je natoľko intenzívna, že laserový lúč je dobre viditeľný aj v slnečných miestnostiach. NL520 G má funkciu automatického vyrovnávania, po zapnutí sa zariadenie samo vypne a je okamžite pripravené na prácu. Generovaný laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálne alebo vertikálne práce. Pri práci so snímačom a laserovou záplatou získame presnú nivelačnú sadu, merania sa vykonávajú jednou osobou. Funkcia skenovania umožňuje zúženie zobrazovaného lúča v zadanom rozsahu, týmto spôsobom získame referenčnú laserovú čiaru len tam, kde vykonávame práce.

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj vonku.

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 G získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL520 G má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Laserové nivelovanie - pracujte rýchlejšie, presnejšie a bez obmedzení

NL520 G je veľmi jednoduchý a rýchly na použitie. Stačí ho položiť na statív, laserovú policu alebo inú stabilnú základňu a zapnúť napájanie. Zariadenie sa automaticky samo vyrovná. Laserová hlava nivelátora sa otáča okolo svojej osi, čím vytvára dokonale vyrovnanú laserokú rovinu, ktorá je schopná pokryť svojím dosahom viac ako 19 hektárov pozemku. Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového snímača s viditeľnými indikáciami aj na slnku. V prípade práce v interiéri budovy sa veľmi často používanie snímeča nevyžaduje, pretože laserový lúč je viditeľný. V tomto prípade môžeme použiť laserový kotúč s milimetrovým rozstupom (na vybavení lasera Nivel System).

Vyrovnanie terénu, výstavba ciest, parkovisko, dlažobné práce

Laserová rovina generovaná laserom je referenčnou základňou, prostredníctvom ktorej budeme odkladať výškové riadky, a to všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo dvoch smeroch. Spadliny sa nastavujú manuálne (ručne). Na laserovej hlave je umiestnený zameriavač na nastavenie osi pádu. Správne nastavenie lasera uľahčuje funkcia laserového vertikálu, ktorý generovaním laserového bodu smerom nadol zabezpečuje správnu polohu nivelačného zariadenia nad požadovaným bodom. Nemusíme počítať riadkové čísla, sčítavať, odčítavať - stačí len nakloniť roviny podľa pokynov v projekte a začať merať. Na ktoromkoľvek mieste na stavbe (v dosahu lasera) - laserový lúč nám ukáže správne riadky. Nivelačné prístroje majú funkciu alarmu prekročenia. To je veľmi dôležité v prípade nestabilného podkladu, na ktorom stojí laser. Nastavením laserového nivelačného prístroja na kľukový stojan s odstupňovaním na ramene - laserová rovina môže byť ľahko a rýchlo prispôsobená požiadavkám (zavedenie výškových zmien - offsetov). Stačí raz na stavenisku nastaviť laser a následne na statíve meniť výšky podkladu cesty.

Staviame dom s laserom NL520 G

NL520 G je ideálny pre všetky stavebné práce. Používame ho už v počiatočných fázach výstavby - vyrovnanie pozemku alebo odstránenie vrstiev humusu. Ďalšie fázy založenia, muriva, nalievanie podláh - laserový nivelačný stroj nám dokonale ukáže úroveň, ako aj sklony (napr. debnenie schodov). Zariadenie má na kryte nožičky a vstup skrutky statívu na jeho nastavenie na stranu a generovanie vertikálnej roviny. Po zablokovaní kompenzátora získame možnosť práce s ľubovoľne naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje, laser generuje lúč iba tam, kde chceme, a navyše lúč je oveľa viditeľnejší. Nie je potrebné sa k zariadeniu priblížiť, aby ste zmenili parametre; ovládanie sa môže vykonávať na diaľku (z diaľkového ovládania). Možnosť práce s vertikálnym lúčom je tiež užitočná pri obsadzovaní okien a dverí, ako aj pri inštalačných prácach. Okrem toho sú v štandardnej výbave laserové okuliare, ktoré zlepšujú viditeľnosť lasera. Je ťažké si predstaviť dokončovacie práce v interiéri bez použitia profesionálneho meracieho zariadenia. Pokladanie glazúry, terakotových dosiek, sadrokartónových konštrukcií - v rôznych geometrických tvaroch, zavesené stropy, štukové výlisky, tapetovanie, zabudovanie výklenkov a kuchynských skriniek - tieto práce musia byť vykonané presne na milimeter. Nivelátor Nivel System ukáže ideálne horizontálne, vertikálne, šikmé čiary - to je obrovské uľahčenie pre odborníkov z odvetvia, ktoré zaručuje perfektný výsledok.

Vertikálna čiara nadol a nahor je užitočná na presúvanie bodov zdola nahor (napríklad pri stanovení svetelných bodov stačí nakresliť projekt na podlahu a presunúť body na strop). Okrem toho sa laserový lúč dá zastaviť a generovaný bod sa môže voľne pohybovať doľava alebo doprava okolo osi nivelačného zariadenia. To je užitačné pri lokalizácii a obsadení bodov na stene, napríklad elektrických zásuviek. Aj keď je všetko pripravené: natreté a upratané, stojí za to mať pri sebe laserový nivelačný systém Nivel. Pomôže vám nastaviť plot v línii, vytvoriť príjazd z dlažby alebo založiť trávnik v záhrade. Pravdepodobne počas nasledujúcich rokov používania domu budete potrebovať zavesiť obraz, zrkadlo alebo policu na knihy - nemusíte potom používať vodováhy, znečisťovať steny ceruzkou. Laser bude ukazovať čiary a po inštalácii nebude po meraniach žiadna stopa.

Zakladáme záhradu s laserom NL520 G

Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (zakladanie záhrad, trávnikov) je veľmi dôležité správne vyrovnanie terénu. V opačnom prípade budeme mať do činenia s bodovým hromadením dažďovej vody, čo v dôsledku ovplyvní estetické vlastnosti záhrady. Tieto práce vykonáme pomocou nivelačného stroja Nivel System NL 520 G (nivelácia s plochami naklonenými v dvoch smeroch). V prípade výsadby stromov, živých plotov - určite sa vám bude hodiť možnosť práce s vertikálnym lúčom na vymedzenie pozdĺžnych línií. Vďaka tejto možnosti môžete vysadiť napríklad túje a potom ich každú jar rovnomerne podrezať. Všetky tieto činnosti sa budú dať vykonávať pod dokonale vyrovnanou laserovou rovinou Nivel System.

Ukladanie potrubia, vodoinštalačné práce s laserom NL520 G

Nivelátor Nivel System určite nájde uplatnenie pri výstavbe vodovodných a kanalizačných inštalácií. V tomto prípade budeme pracovať s horizontálnou rovinou, naklonenou v jednom smere. Ďalšie rúry budú položené na základe referencie lasera, čím sa vytvorí potrubie s zadaným sklonom. Prepnutím nivelačného stroja na prácu s vertikálnym lúčom, máme možnosť určiť líniu pozdĺž ktorej budeme kopať výkop a ukladať potrubie. Týmto spôsobom sa nivelačný stroj osvedčí pri všetkých lineárnych prácach, kde je udržiavanie predpokladaného smeru kľúčovou vecou. Po zasypaní výkopu bude laser Nivel System stále potrebný. Laser má plné ruky práce - ako pri horizontálnych, tak aj pozdĺžnych prácach (napr. obrubníky).

Bezpečné používanie na roky

Napriek bohatej funkčnosti klasifikačných zariadení v skupine presných meracích prístrojov môže byť nivel System používaný v náročných terénnych podmienkach na stavbe. Jeho robustný dizajn (posilnený prvkami krytu z odolného kaučuku) zabezpečí dobrý stav zariadení po celé roky, a v prípade problémov zostáva Nivel System k dispozícii v Poľsku. Zákazníci sú uistení o podpore akýchkoľvek problémov so zariadením počas aj po záruke. Nivel Laser levelers sú presné nástroje, ktoré poskytujú niektoré a rýchle merania v mnohých odvetviach, ako sú stavebníctvo, geodezia, priemysel, poľnohospodárstvo atď. Ich silné stránky sú všestrannosť aplikácie, priateľská prevádzka a kvalita výkonu, zabezpečujú hladkú prevádzku aj za najťažších podmienok a za prijateľnú cenu.

Detektor NIVEL SYSTEM RD700 DIGITAL mm/cm s držiakom

Laserový snímač s digitálnym zobrazením výškového rozdielu

• Univerzálnosť - spolupráca s laserovým lúčom: červený a zelený
• Široký rozsah príjmu laserového lúča cez 90 mm detektor pásky
• Ešte vyššia presnosť práce, prispôsobiteľná podľa potreby (±1 mm, ±2 mm, ±5 mm)
• Ešte lepšia kontrola vykonanej práce – snímač vypočíta a zobrazí konkrétne hodnoty rozdielu výšky v milimetroch [mm]
• Možnosť zmeny pracovnej jednotky (mm, cm, cal)
• Všetko na dosah ruky – Veľký, jasný displej LCD (druhý displej na zadnej strane snímača), Prídavný LED displej Na odčítanie z väčšej vzdialenosti (napr. pri odčítaní z kabíny stroja)
• zvukové signály Rozdiely vo výškach (rôzne úrovne hlasitosti)
• Automatické vypnutie po 30 minútach bez reakcie
• Pevné upevnenie na laserovú záplatu pomocou Držiak (dodáva sa so snímačom)
• Vysoká odolnosť voči vode a prachu, potvrdená triedou IP67

• Snímač hladiny RD700
• Držiak snímača na záplatu
• Návod na obsluhu snímača

Aplikácie:

• Vyrovnanie terénu - vyrovnávanie
• Murárske práce - vnútorné a vonkajšie (základy, steny, schody, žľaby, debnenie)
• Stavebné práce - realizácia parkovísk, príjazdov, terás
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie drôtov, presúvanie bodov
• Stolárske práce - nábytok, zabudovanie
• Záhradníctvo, poľnohospodárstvo

Systém úrovne SJJ32

Hliníkový statív s 3,2 m výsuvným ramenom

Hliníkový statív pre prácu v akýchkoľvek podmienkach. Silné zabezpečenie (na svorky) zaisťuje najvyššiu stabilitu práce. Odporúča sa pre MC súpravy.

• min. výška: cca 1,14 m
• Max. výška: cca 3,20 m
• Hmotnosť: 7,2 kg
• Hlava statívu: plochá
• Odolné voči poveternostným vplyvom
• Materiál: Hliník
• Závit upevňovací nástroj: 5/8"

Popis

Statív je jedným z týchto meracích príslušenstiev, ktoré sú v 90% meracích prác nevyhnutné na ich realizáciu. Výber správneho modelu „trojnožky“ pre druh vykonávaných úloh je polovicou profesionálneho úspechu. Na geodetické merania rýchlomerom by sa mal používať drevený statív, ktorý sa vyznačuje veľkou tuhosťou a zabezpečuje stabilitu prístroja. Na druhej strane, pre prácu s optickým alebo laserovým nivelačným prístrojom stojí za to použiť ľahký a ľahko prepraviteľný hliníkový statív.

• Ľahký a odolný - hliníkový statív pre optické nivelačné prístroje, stavebné lasery a teodolity, guľová hlava uľahčuje rýchle vyrovnanie prístroja
• Rýchle uzamknutie nohy - excentrické svorky pre rýchle skladanie/rozkladanie statívu
• Presné nastavenie výšky - hliníkové statívy s výložníkom s maximálnou výškou 3,2 m pre laserové nivelačné prístroje
• Odolné voči poveternostným vplyvom - drevené aj hliníkové statívy sú odolné voczy poveternosti (dážď, slnko),
• Vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a zabezpečujú najvyššiu presnosť práce.

VLASTNOSTI

• Hliníkový statív na prácu v akýchkoľvek podmienkach
• Silné bezpečnostné prvky (na svorkách) pre najvyššiu stabilitu prevádzky
• Plochá hlava statívu s jednoduchou montážou lasera na meracie rameno a prídavné rameno
• Silná a odolná kľuka
• Silný systém uzamykania nohy - na svorky
• Stabilné hliníkové nohy
• Kovové hroty na nohách poskytujú požadovanú stabilitu na každom povrchu
• Pás na prepravu
• Upevnenie 5/8"

Použitie

• teodolity,
• Stavebné lasery,
• tachymetria,
• Presné nivelačné stroje,
• Optické nivelačné prístroje

Laserová nivelačná záplata

NIVEL SYSTEM LS-24 s výškou 2,4 m

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne. Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

• Ponúkaná dĺžka: 2,4 m

Pri nivelačných meraniach sú náplaste čítacím prvkom, pomocou ktorého sa určuje výška alebo výškový rozdiel medzi bodmi. Presnosť vykonania popisov na nej a pevnosť konštrukcie majú obrovský vplyv na konečnú presnosť nivelovaných bodov. Vysoká kvalita spracovania (mechanické spojenia, teleskopické blokády) zase rozhoduje o trvanlivosti výrobkov a ich bezporuchovosti. V ponuke je kompletný sortiment nivelačných záplat - od presných invárových záplat pre presnú niveláciu cez tradičné drevené, hliníkové teleskopické záplaty až po špeciálne laserové záplatu s milimetrovým rozstupom.

• Pre rôzne úlohy - invázne omietky na presné vyrovnávanie, drevené omietka na presnú niveláciu bodov rámu, hliníkové a sklolaminátové omietku s popisom typu „E“ na jednej strane a milimetrovým rozstupom na druhej strane pre rýchle vyrovnévanie na stavbách, špeciálne omietkové do spolupráci s laserovými nivelačnými zariadeniami, dĺžka od 2,4 m do 7 m - podľa vášho výberu, na farbu!
• Vždy vo zvislej polohe - záplaty prispôsobené pre krabičkové etikety
• Pohodlie prevádzky - teleskopické hliníkové záplaty sa rýchlo skladajú/rozkladajú a ľahko sa zmestia do batožinového priestoru osobného auta
• Odolné voči poveternostným vplyvom - drevené aj hliníkové záplaty sú odolné voči vode, vlhkosti a vysokým teplotám, za všetkých podmienok poskytujú vysokú presnosť merania
• Ochrana pred poškodením a znečistením - náplasti sa predávajú väčšinou v ochranných krytoch

Laserová záplata Nivel System LS-24 Vysoká kvalita spracovania zaručuje bezproblémové dlhodobé používanie.

Dvojdielna teleskopická konštrukcia umožňuje bezproblémovú prepravu náplasti po zložení.

Technické parametre:

Dĺžka záplaty: 2,4 m

Hmotnosť náplasti: 1 kg

Dĺžka záplaty po zložení: 1,5 m

V balení dostanete:

• Laserová záplata Nivel System LS-24
• Kryt na záplatu
