Topcon LS-B110 - Laserový snímač pre stroje

PARAMETER

Dosah laserového lúča 25 cm, 360°

Pracovné presnosti 3, 6, 15, 30 mm

Vlnová dĺžka prijímaná laserom 633 – 785 nm

Napájanie DC 10 V-30 V (napájanie z exteriéru), 4 x alkalické batérie alebo nabíjateľná batéria BT-68Q (voliteľné) (napätie z interiéru)

Prevádzková teplota -20 °C až +50° C

Trieda ochrany IP66

Rozmery/hmotnosť 158 × 166 × 357 mm, 2,0 kg

Topcon laserový indikačný systém 1D je veľmi účinné a lacné riešenie na podporu stavebných strojov. LS-B110 Pre výkopový prístroj sa skladá zo snímača namontovaného na pleci (s výkonom batérie) a magnetickou rukoväťou, systém dopĺňa rotačný laserový leveler (postavený samostatne). Laserový leader určuje referenčnú rovinu (horizontálny alebo naklonený v jednom alebo dvoch smeroch). laserový senzor prijíma signál z laserového levelátora a LED indikátory informujú operátora o aktuálnej výške, v ktorej sa má lyžička nastaviť. Táto nastavená sada umožňuje rýchlo a efektívne vykonávať zemné práce bez toho, aby museli merať po každom priechode.

• Univerzálne riešenie pre mnoho typov strojov (dozery, rýpadlá, rýpačky)
• Rýchlejšia práca, vyššia produktivita - stroj môže robiť viac v rovnakom čase
• Zvýšenie presnosti práce
• Lepšia kontrola práce a materiálu
• Úspora nákladov na materiál Vďaka lepšiemu vyrovnaniu povrchu
• Najlacnejšie riešenie na kontrolu prevádzky strojov
• Veľmi jednoduchá montáž / demontáž Senzory zo stroja, možnosť jednoduchého prechodu na iný stroj
• Jednoduchá obsluha
• Menšie riziko ľudskej chyby
• Menej nepriamych meraní, menej kontrol počas prevádzky (práca môže byť priebežne kontrolovaná bez opustenia kabíny)
• Možnosť rozšírenia na automatické 2D systémy (LS-B110 je kompatibilný so systémami a počítačmi Topcon 2D)

Typické aplikácie:

• cestné práce,
• - developerské práce,
• výkopy, hĺbenie, melioračné práce, svahy,
• Vod-kan práce.

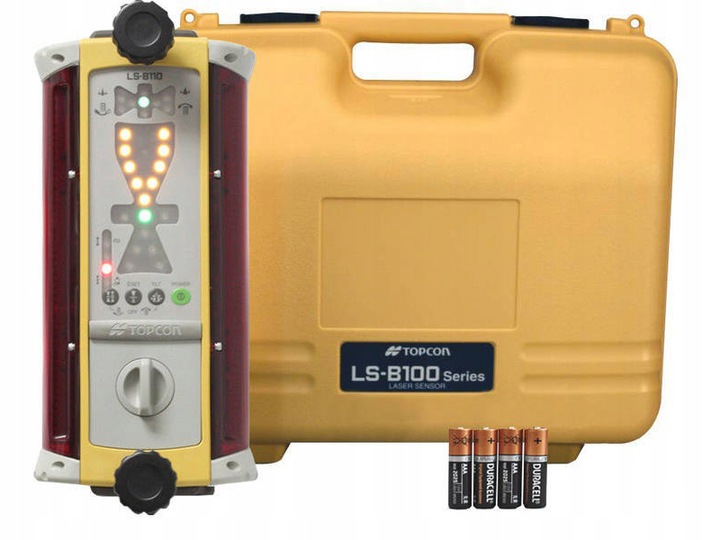

Systém sa skladá z laserového snímača LS-B110 (1) (s batériou a nabíjačkou) a magnetického držiaka namontovaného na ramene rýpadla.

Možnosť stavu: laserová základňa (rotačný laserový nivelačný stroj).

Poznámka: jeden laserový nivelačný prístroj môže poskytnúť referenčnú rovinu pre viac strojov.

Pri vykonávaní zemných prác strojmi sa vyskytuje problém spojený s niveláciou. Doteraz sa do tohto procesu zapojili dodatoční ľudia na meranie (alebo geodetické tímy). Stavby realizujúce takéto metódy sú často nákladné, časovo náročné a vyžadujú špecializáciu a vysokú presnosť. Môže sa to urobiť jednoduchšie, presnejšie a rýchlejšie?

ROZWIAPočet zubov TPI

Tento proces môže byť automatizovaný, zjednodušený a skrátený pomocou laserovej technológie, ktorá uľahčuje a urýchľuje prácu v ktorejkoľvek fáze. Laserová technológia sa v tomto prípade použije aspoň na 2 metódy:

1. Vykonávanie vyrovnávania pomocou laserového vyrovnávača a laserovej náplasti.

Určenie vodorovnej roviny a sklonu pomocou lasera je oveľa rýchlejšie a jednoduchšie ako pomocou optického nivelačného prístroja. Nepotrebujete na to kvalifikovaný merací tím. Senzor umiestnený na laserovej ploche signalizuje (optickým ukazovateľom alebo zvukovým signálom), či vrstva v skúmanom mieste má správnu výšku alebo nie.

V tomto riešení môže laserová elektronika pomocou snímača na ramene rýpadla kontrolovať výšku a sklon výkopu. Práca je presnejšia a rýchlejšia. Topcon LS-B110 Pro je mobilná súprava, ktorú môže obsluha stroja jednoducho nainštalovať tesne pred začiatkom nivelácie a po skončení práce ju možno uložiť do kufra.

Topcon senzor LS-B110 je namontovaný na stroji magnetickou rukoväťou (toto je pripevnené na rameno silnými magnetmi). Jasný a čitateľný LED displej na snímači LS-B110 informuje operátora, či znížiť alebo zdvihnúť lyžicu v danom čase. Ak je požadovaný pokles je nastavený na leveler, operátor ho môže dosiahnuť na základe senzorových indikácií, bez meraní, bez konverzie a bez rizika chyby a predovšetkým oveľa rýchlejšie!

Nivelač sa nastavuje v osi výkopu, cesty, ihriska, námestia (na jeho okrajoch), čo umožňuje vyznačiť rovinu so sklonom bez nutnosti prenastavovania lasera. Operátor môže meniť nastavenie prístroja na diaľku, pomocou diaľkového ovládania. Zemné práce sa často skladajú z niekoľkých etáp (napr. vyrovnanie pôdy, odvodnenie, vykonanie vrstiev podkladu / položenie agregátu (rôznych frakcií), položenie povrchu. Laserová technológia Topcon sa dá úspešne použiť vo všetkých fázach. Technológia výrazne uľahčuje dosiahnutie správnej hrúbky jednotlivých frakcií agregátu. Použitie snímača Topcon LS-B110 na rýpadle umožňuje operátorovi pripraviť výkop s vyššou presnosťou. Vo všetkých fáze práce laserový systém šetrí čas a peniaze. Špecializované spoločnosti, ktoré používajú optický nivelačný stroj na vyrovnávanie vrstiev kameniva, potrebujú viac dní na vykonanie tejto úlohy, ale po prechode na laserovú technológiu Topcon sa čas prevádzky znížil minimálne o polovicu. Zvýšená produktivita sa prejavuje aj v znížení nákladov na prácu (kratší čas práce ľudí a úspora stavebných materiálov). Cenovo dostupné náklady robia túto technológiu dostupnú aj pre najmenšie podniky.

Ako funguje laserový systém Topcon LS-B110 Pro?

Nivelátor emituje laserovú väzbu neviditeľnú pre oko, ktorá je odobratá snímačom LS-B110. väzba, ktorá sa otáča okolo vertikálnej alebo sklonenej osi s rýchlosťou niekoľkých stoviek obr./min., vytvára hladkú alebo sklamanú plochu v jednom alebo dvoch smeroch. Táto doska (ktorá sa dá presne nastaviť na laserovom ovládacom paneli) predstavuje referenčnú plochu pre senzory nainštalované na stroji. Operátor, keď ide, sleduje indikácie farebných diód na snímačoch. Ukážu aktuálne umiestnenie lemesa vo vzťahu k referenčnej ploche a poskytujú jednoduché správy: "Pustite lemes", "Vyzdvihnite lemes" a "Tak držte".

LS-B110 – strojový laserový snímač

Hlavným prvkom systému Topcon LS-B110 Pro je laserový senzor LS- LS-B110. Senzor sa vyznačuje širokým rozsahom laserovej väzby (25 cm), 360° čo ovplyvňuje väčšiu kontrolu práce. Máme možnosť spolupracovať s automatickými systémami riadenia strojov Topcon 2D. Vysoká presnosť práce je prispôsobená podľa potrieb medzi 4 nastavením (od 3 mm do 30 mm). Elektronická úroveň umožňuje, aby senzor reagoval na ohýbanie (ľavo-pravo a pred-týl), čo uľahčuje nastavenie senzorov v pin. V spolupráci s systémami kontroly práce má operátor všetko v dosahu videnia – veľký, čitateľný LED displej pomáha kontrolovať výšku vedeného lemesa alebo lyžice kopačky. Vytrvalá konštrukcia konštrukcie s gumovou ochranou rohov a ochrana pred odrazmi a nesprávnym čítaním. pevné pripojenie na masku pomocou klameru - pri manuálnych mastoch alebo uchytení - pri mechanických mastoach ((odstránené samostatne). Vysoká odolnosť voči pôsobeniu vody a prachu, potvrdená IP66. Spoľahlivá, spoľahlivé zariadenie - vyrobené v Japonsku.

Oko operátora

„Laser sa ľahko ovláda, samoniveluje a nastavenie osi nie je problém. Už sa nemusím držať kolíkov, lán, ale len výšky, ktorú ukazujú laserové snímače. Meranie je nepretržité, v každom bode na stavenisku viem, v akej výške mám nastaviť pílový list. Navyše nemusím ani vystupovať z kabíny, aby som zmenil nastavenie lasera, pretože ovládanie nivelačného stroja sa vykonáva pomocou diaľkového ovládania. Najdôležitejšie je, že práca, ktorú robím, je presná. Nivelovanie sa vykoná s presnosťou ±6 mm alebo ±3 mm. Senzor LS-B110 len ukazuje a ja pohybujem nožom, takže dobré oko a šikovná ruka sa stále počíta.“ - operátor buldozéra (7 rokov skúseností so stavebnými strojmi).
