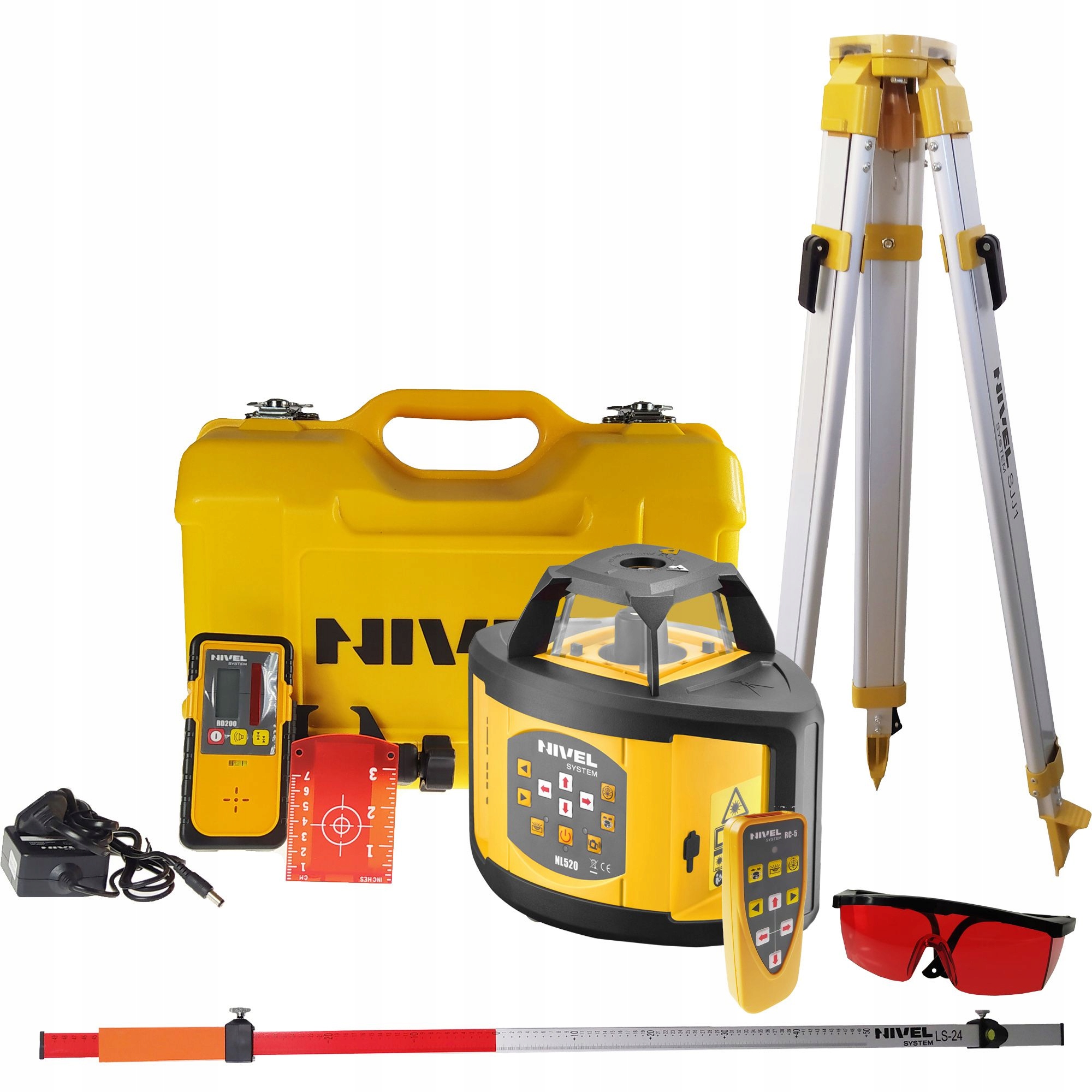

Laserový nivelačný prístroj NL520 + statív SJJ1 + náplasť LS-24

Kód produktu: NL520-KPL

Obsah balenia

• Laserový nivelačný prístroj NL520
• Hliníkový statív s plochou hlavou SJJ1
• Laserová záplata 2,4 m LS-24

Charakteristika

Ľahké a rýchle meranie

Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presné nastavenie, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Použitie

• Vyrovnanie terénu - vyrovnávanie
• murivo - vnútorné a vonkajšie (základy, steny, schody, obklady, debnenie)
• - parkoviská, príjazdové cesty, terasy
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie káblových vedení, presun bodov
• Stolárske práce - nábytok, interiéry
• Záhradníctvo, poľnohospodárstvo

Technické údaje

• Zdroj svetla: LED Červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Skenovanie: 0-10°-45°-90°-180°
• Pracovný rozsah: 500 m s laserovým snímačom
• Sklon rovín: ± 10% (os X, os Y), manuálne
• Rozsah samonivelačného: ± 5°
• Napájanie: DC 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda odolnosti: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery (mm): 206 × 206 × 211
• Hmotnosť (kg): 3

Zariadenie

• Laserový nivelačný prístroj NL520
• Laserový snímač RD200 + NL-BR držiak snímacej náplasti
• Lítium-iónové akumulátory - 1 ks
• Nabíjačka batérií CH-6
• Diaľkové ovládanie RC-5
• Laserové okuliare GL-R
• Laserový kotúč TR-R
• Prepravný kufor

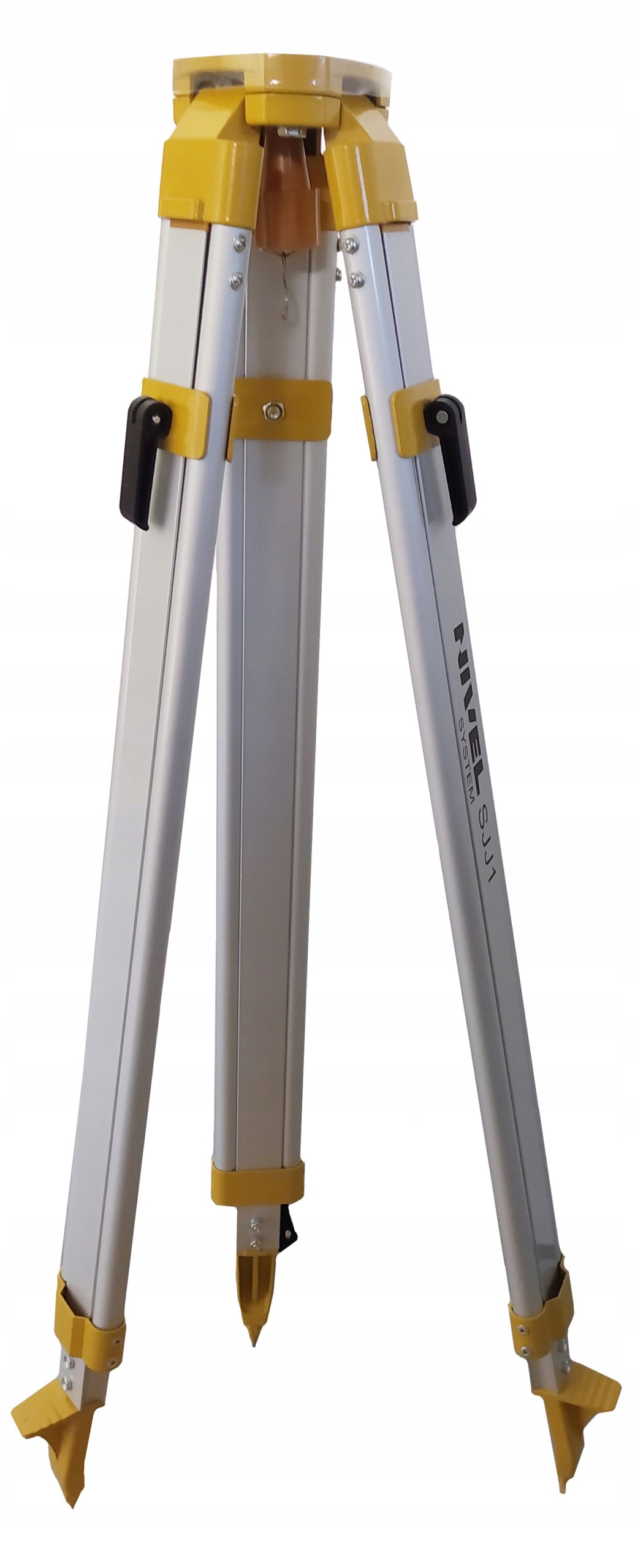

Hliníkový statív SJJ1

• Statív je jedným z týchto meracích príslušenstiev, ktoré sú v 90% meracích prác nevyhnutné na ich realizáciu.
• Výber správneho modelu „trojnožky“ pre druh vykonávaných úloh je polovicou profesionálneho úspechu.
• Na meranie rýchlosti sa používa drevený statív, ktorý je veľmi pevný a poskytuje prístroju stabilitu.
• Na druhej strane, pre prácu s optickým alebo laserovým nivelačným zariadením stojí za to použiť ľahký a ľahko prepraviteľný hliníkový statív.
• V ponuke sú statívy, ktoré pomáhajú realizovať všetky úlohy merania - geodetické a všeobecné stavebné.
• Ľahký a odolný - hliníkové stojany pre optické nivelačné prístroje, stavebné lasery a teodolity, guľová hlava uľahčuje rýchle vyrovnanie prístroja
• Rýchly zámok nohy - excentrické svorky pre rýchle skladanie/rozkladanie statívu
• Odolné voči poveternostným vplyvom - drevené aj hliníkové statívy sú odolné voči poveternostným vplyvom (dážď, slnko), vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a zabezpečujú najvyššiu presnosť práce
• Minimálna výška statívu 0,97M, a maximálna 1,6 m

Laserová záplata LS-24

• Pri vyrovnávacom meraní sú plochy odčítaným prvkom, pomocou ktorého sa určuje výška alebo výškový rozdiel medzi bodmi.
• Presnosť vykonávania popisov na nej a pevnosť konštrukcie majú obrovský vplyv na konečnú presnosť vyrovnaných bodov.
• Vysoká kvalita spracovania (mechanické spoje, teleskopické blokovanie) zase rozhoduje o trvanlivosti výrobkov a ich bezporuchovosti.
• Pre rôzne úlohy - invázne omietky na presné vyrovnávanie, drevené omietka na presnú niveláciu bodov osád, hliníkové a sklolaminátové omietku s popisom typu „E“ na jednej strane a milimetrovým rozstupom na druhej strane pre rýchle vyrovnévanie na stavbách, špeciálne omietki pre spoluprácu s laserovými nivelátormi, dĺžky od 2,4 m do 7 m - podľa výberu, podľa farby!
• Vždy vo zvislej polohe - záplaty prispôsobené pre krabičkové etikety
• Pohodlie prevádzky - teleskopické hliníkové záplaty sa rýchlo skladajú/rozkladajú a ľahko sa zmestia do batožinového priestoru osobného auta
• Odolné voči poveternostným vplyvom - drevené aj hliníkové záplaty sú odolné voči vode, vlhkosti a vysokým teplotám, za všetkých podmienok poskytujú vysokú presnosť merania
• Ochrana pred poškodením a znečistením - náplasti sa väčšinou predávajú v ochranných krytoch.
• Dĺžka záplaty: 2,4 m
