Nivelak - Nivelačný laser. NL600. Digitálny systém Nivel

Rotačný laser Nivel System NL600 DIGITAL je univerzálny a multifunkčný nástroj na vykonávanie prác v otvorených priestoroch a v interiéri s veľmi dobre viditeľným, červeným laserovým lúčom. Prístroj je postavený na základe osvedčenej a výkonnej laserovej technológie a zaisťuje vysokú presnosť merania. Dobre sa osvedčuje na dlhých úsekoch prác (dosah 700 m) a v náročných terénnych podmienkach, okrem iného vďaka rýchlosti práce, samonivelačnému zariadeniu a reakcii na vibrácie terénu. Nivelač vymedzuje horizontálnu, naklonenú, vertikálnu rovinu (po otočení o 90 °), a tiež vďaка vertikálnemu riadku určuje vertikály alebo pravé uhly. NL600 DIGITAL je štandardne dodávaný so snímačom RD500, ktorý zobrazuje výškové rozdiely digitálne. To výrazne uľahčuje a urýchľuje meranie. Zariadenie je vybavené intuitívnym rozhraním pre diaľkové ovládanie pomocou diaľkového ovládača a je veľmi ergonomické.

• všetko je viditeľné voľným okom - červená farba lasera je natoľko intenzívna, že lúč vyžarovaný na objekt je dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od stanovišťa
• ešte väčší dosah - práca na otvorenom priestranstve vo vzdialenosti 700 m (priemer lasera)
• efektívna nivelácia - digitálny laserový snímač s numerickým určením výškového rozdielu (RD500 DIGITAL) výrazne zlepšuje niveláciu a zvyšuje jej presnosť (nie je potrebné čítať hodnotu z patchu, táto hodnota je prezentovaná na displeji snímeča)
• práca so sklonenou rovinou - laserový lúč môže byť naklonený v jednom alebo dvoch smeroch v rozsahu ±10%, určenie v teréne sklonu sa vykonáva manuálne a bez nutnosti prepočítania výšky jednotlivých stanovíšť
• laser v každom smere - hlava vyžarujúca laserovú rovinu vo vodorovnom smere navyše vymedzuje líniový laser, čo uľahčuje definovanie roviny v pravom uhle vzhľadom na vymedzenú čiaru
• rýchle samonivelovanie - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednočlenná obsluha - na obsluhu nivelačného zariadenia a určenie výšky stačí len jedna osoba
• diaľkové ovládanie - parametre lasera je možné meniť pomocou diaľkového ovládača dodávaného v štandardnej konfigurácii
• všetko v jednom balení - nivelačný stroj sa dodáva štandardne so skupinou praktického príslušenstva, ktoré podporuje prácu (digitálny laserový snímač, držiak na laserovú záplatu, diaľkové ovládanie, batérie, nabíjačka, prídavný zásobník na alkalické batérie a laserový kotúč, prepravný kufor)
• Pracovné podmienky - robustná ochrana otočnej hlavy chráni najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP66, čo umožňuje prácu v daždi a prachu

Vlastnosti produktu:

Ľahké a rýchle meranie

Leveler NL600 má funkciu automatického vyrovnávania, keď sa zariadenie zapne, vyrovná sa a okamžite bude pripravené na prevádzku. Vygenerovaný laserový lúč je viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Počas prevádzky so senzorom a laserovou náplasťou získame presnú vyrovnávaciu súpravu, merania sa vykonávajú u jednej osoby. Digitálne údaje o rozdiele výšky na displeji (RD500 DIGITAL) výrazne znižuje proces vyrovnávania. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získavame laserovú referenčnú čiaru len tam, kde vykonávame prácu.

univerzálne použitie

Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy sa používa laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 700 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým je veľa bardzie presný, najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL600 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP66. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

Pohodlie obsluhy

NL600 má intuitívny ovládací panel. Riadenie funkcií, vrátane zadávania sklonu, sa vykonáva manuálnym spôsobom. Funkcie lasera je možné ovládať buď z palubnej dosky prístroja alebo pomocou diaľkového ovládania. Laser má možnosť napájania z batérií, akumulátorov alebo priamo zo siete. To všetko dopĺňa kompaktné puzdro s praktickými úchytmi - vďaka čomu je laser jednoduchý na inštaláciu na stavbe a pri preprave.

Aplikácie:

• Vyrovnanie terénu - klasické vyrovnávanie a kontrola práce stavebných strojov
• murivo - vnútorné a vonkajšie (základy, steny, schody, obklady, debnenie)
• - parkoviská, príjazdové cesty, terasy
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie káblových vedení, presun bodov
• Zemné práce - výkopy, vyrovnávanie, spevňovanie
• Stolárske práce - nábytok, interiéry

Technické údaje:

• Laser: červený lúč, 635 nm, <1mW, trieda II
• Presnosť: ±0,8 mm/10 m
• Presnosť vertikálneho meradla: ±1 mm/1,5m
• Rozsah samonivelačného: ±5° (rýchle vyrovnanie - elektronický snímač)
• Určenie sklonu (os X a Y): ±10%
• Pracovný rozsah (priemer): 700 m
• Rýchlosť odstreďovania hlavy: Ukazovateľ: 0-60-120-300-600 rp/min
• Skenovanie: 0-10°-45°-90°-180
• Pracovný rozsah teplôt: -20 °C ~ +50° C
• Napájanie: DC 4,8-6 V, 4 akumulátory (typ Ni-MH)
• Odolnosť voči prachu a vode: IP66
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 2,5 kg

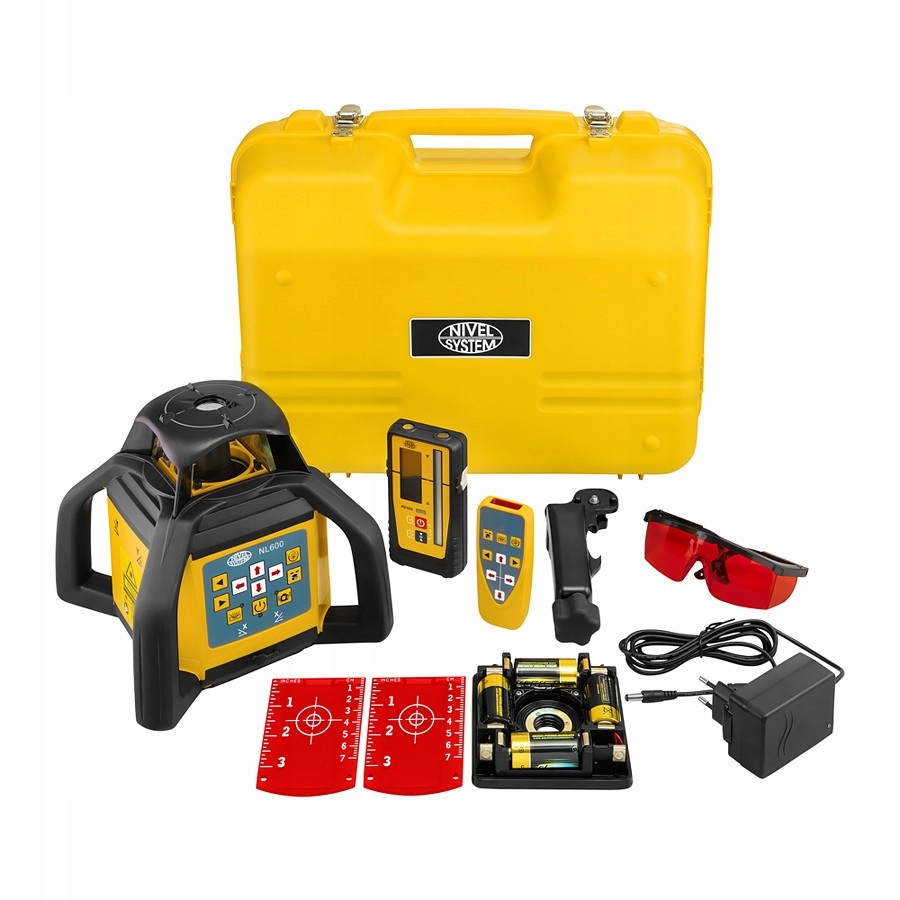

Rozsah dodávky:

• Laserový nivelačný prístroj NL600
• Laserový snímač RD500 DIGITAL
• Držiak snímača na záplatu
• Diaľkové ovládanie
• Laserový kotúč
• Laserové okuliare
• Prídavný zásobník na batérie
• Akumulátory
• Nabíjačka
• Prepravný kufor
