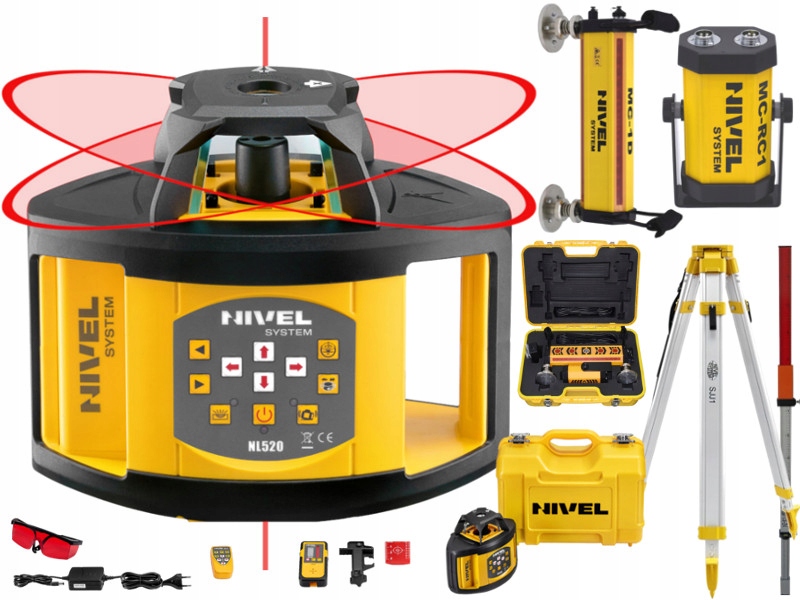

NIVEL SYSTEM NL520 LASEROVÝ NIVELAČ + STATIV SJJ1 + LATA LS-24 + SENZOR STROJOV MC-1D S UKAZOVÁČOM

Komplety 1D súprava na kontrolu práce stavebných strojov - rýpadlá, buldozéry

NS-NL520 + NS-SJJ1 + NS-LS24 + NS-MC1D

Popis

Nový, vylepšený NL520 je nástupcom populárneho NL400

Nivel System Rotary Laser NL520 je univerzálny a multifunkčný nástroj pre prácu v interiéri (s viditeľným červeným laserovým lúčom), ako aj otvorené priestory (s použitím senzora). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 je určený na všeobecné stavebné práce. Jeho pevnosť je odolnosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzkovej schopnosti diaľkovým ovládaním

Hlavné vlastnosti

• Pohodlná práca v každom prostredí
• Univerzálne, viacúčelové zariadenie
• Veľký dosah, vysoká presnosť
• Práca vnútri aj vonku
• INTUITÍVNE OVLÁDANIE
• Ľahké a rýchle meranie
• Robustný a spoľahlivý
• Robustná konštrukcia
• Bohaté vybavenie
• Li-ion akumulátory

• Všetko je viditeľné voľným okom. - červená farba lasera je natoľko intenzívna, že vnútri budovy je lúč vyžarovaný na objekt dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od stanovišťa
• Ešte väčší dosah - práca na otvorenom priestranstve vo vzdialenosti 500 m (priemer) je umožnená laserovým snímačom, ktorý zlepšuje niveláciu a zvyšuje jej presnosť
• rýchle samonivelačné - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednočlenná obsluha - na obsluhu nivelačného zariadenia a určenie výškového rozdielu stačí len jedna osoba
• Všetko v jednom balíčku - Nivelač je štandardne dodávaný so skupinou praktického príslušenstva, ktoré podporuje prácu (laserový snímač, držiak na laserovú záplatu, diaľkové ovládanie, batérie, nabíjačka, laserové okuliare, laserový kotúč, prepravný kufor)
• Práca v každom prostredí - robustná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP54, čo umožňuje prácu v daždi a prachu

• Jednoduché a rýchle meranie: Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presnú vyrovnávaciu súpravu, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúžiť zobrazovaný lúč v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.
• univerzálne použitie: Zariadenie umožňuje prácu s horizontálnym aj vertikálnym lúčom. Rovina môže byť naklonená v jednom alebo dvoch smeroch, vďaka čomu sa laser môže použiť pri takých prácach ako je nalievanie podláh alebo vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu - zabezpečenie odtoku vody podľa navrhnutých spádov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.)

PRESNÉ A SPOĽAHLIVÉ ZARIADENIE: Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu

JEDNODUCHÁ, POHODLNÁ OBSLUHA: NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Sada príslušenstva

• Laserový snímač
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Diaľkové ovládanie
• Návod na použitie
• Prepravný kufor

Použitie

• Vyrovnanie terénu - vyrovnávanie
• Murárske práce - vnútorné a vonkajšie (základy, steny, schody, žľaby, debnenie)
• Stavebné práce - realizácia parkovísk, príjazdov, terás
• Montážne a dokončovacie práce - montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce - vymedzenie drôtov, presúvanie bodov
• Stolárske práce - nábytok, zabudovanie
• Záhradníctvo, poľnohospodárstvo

Technické údaje

• Zdroj svetla: červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný dosah: 500 m (s laserovým snímačom)
• Sklon roviny: ± 10% (os X, os Y), manuálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného nastavenia: ± 5°
• Napájanie: jednosmerný prúd 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda ochrany: IP54
• Rozsah prevádzkových teplôt: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

Opis systému riadenia prevádzky strojov

Nivel System MC-1D je laserový systém riadenia práce stavebných strojov. Systém sa skladá z laserového senzora, ktorý prijíma signál z laserovej nivelačnej jednotky a pomocou LED indikátorov informuje operátora o aktuálnej výške, v ktorej má nastaviť pracovný prvok (lopatu, radlicu). Tieto informácie sa zobrazia aj na kabíne prijímača (RD-1MC), ktorý plní funkciu displeja. Takto nakonfigurovaná súprava umožňuje rýchle a efektívne vykonávanie zemných prác bez výkopov a potreby vykonávania kontrolných meraní.

Doteraz sa do tohto procesu zapojili dodatoční ľudia na meranie (alebo geodetické tímy), ktorí sa starali o vyrovnanie povrchu.

Tento proces je možné automatizovať, zjednodušiť a skrátiť pomocou laserovej techniky, ktorá uľahčuje a urýchľuje prácu v každej fáze. V tomto riešení môže laserový elektronický systém vďaka snímaču nainštalovanému na ramene rýpadla kontrolovať výšku a sklon výkopu. Práca je presnejšia a rýchlejšia. Systém MC-1D je mobilná súprava, montáž nie je problém a môže byť vykonaná operátorom stroja priamo pred začiatkom nivelácie, po práci sa môžu prvky uložiť do kufríka.

Laserový snímač MC -1 D je pripevnený do stroja pomocou silných magnetov. Okrem toho má MC -1 D schopnosť prenášať signál po vedení do prijímača MC-RC 1 a tento (plnením funkcií displeja v kabíne) informuje prevádzkovateľa o aktuálnom nastavení lyžice, Jasný a čitateľný diodový displej (LED) na snímači informuje operátora, či má v danom okamihu znížiť alebo zdvihnúť lyžičku. lymes – je to dôležité, keď pracovné podmienky zabraňujú prevádzkovateľovi sledovať senzor MC-1D. Ak je požadovaný pokles nastavený na podvodníku, prevádzkovateľ ho môže vykonať na základe indikácií senzora, bez merania, bez prepočtu a bez rizika chyby – a predovšetkým Všetkým oveľa rýchlejšie!

Systém spolupracuje s laserovými nivelačnými strojmi, rotačnými s červeným lúčom. Nivelač sa nastavuje v osi cesty, ihriska, námestia (na jeho okrajoch), čo umožňuje vyznačiť rovinu so sklonom bez nutnosti prestavovania lasera. V prípade nivelačných strojov Nivel System môže operátor stroja meniť nastavenie prístroja na diaľku pomocou diaľkového ovládania. Nivel System je vhodný na všetky etapy výkopu, od vyrovnania pôdy, drenáže, vytvárania podkladových vrstiev / ukladania agregátov (rôznych frakcií), umiestňovania povrchu. Laserová technika Nivel Systém sa dá úspešne použiť vo všetkých fázach. To výrazne uľahčuje dosiahnutie správnej hrúbky jednotlivých frakcii agregátov. Použitie senzora MC-1D na rýpadle umožňuje operátorovi pripraviť výkop s vyššou presnosťou. (bez prehĺbenia). Špecializované firmy, ktoré používajú pri výkopoch optický nivelačný prístroj, potrebujú na to viac dní, ale po prechode na laserovú technológiu Nivel System sa čas prevádzky zníži minimálne o polovicu. Zvýšená produktivita sa prejavuje aj znížením nákladov na prácu (kratší čas práce ľudí a úspora stavebných materiálov). Cenovo dostupné náklady robia túto technológiu dostupnou aj pre najmenšie firmy

Nivelátor emituje laserovú väzbu neviditeľnú pre oko, ktorú prijíma snímač MC-1D. Väzba, ktorá sa otáča okolo vertikálnej alebo zakrivenej osi s rýchlosťou niekoľkých stoviek obvodov/min., vytvára rovinu hladinu alebo zakrývku v jednom alebo dvoch smeroch. Táto doska (ktorá môže byť presne nastavená na laserovom ovládacom paneli) predstavuje referenčnú dosku pre senzor nainštalovaný na stroji. Operátor, kopírovaním, sleduje indikácie farebných diód na snímačoch. Ukážu aktuálnu polohu lyžice vo vzťahu k referenčnej ploche a poskytujú jednoduché správy: "Zanechať lyžicu alebo dlaždicu", "Vyzdvihnite lyžičku alebo dlaď", "Tak držte". Tieto informácie sú tiež prezentované v kabíne operátora prostredníctvom prijímača Nivel System MC-RC1.

Hlavné vlastnosti

• Univerzálne riešenie pre mnoho typov strojov: (dozery, rýpadlá, rýpačky)
• Rýchlejšia práca, vyššia produktivita: Stroj môže robiť viac v rovnakom čase
• Zvýšenie presnosti práce
• Úspora na materiáli: Vďaka lepšiemu vyrovnaniu povrchu
• Najjednoduchšie riešenie na kontrolu prevádzky strojov: Jednoduché, intuitívne ovládanie
• Jednoduchá a rýchla inštalácia: Montáž / demontáž snímačov zo stroja, možnosť jednoduchého prechodu na iný stroj
• Žiadne opravy, žiadne výkopy: Menšie riziko ľudskej chyby
• Šetrí čas: menej nepriamych meraní, zníženie počtu kontrol počas práce (práca môže byť kontrolovaná priebežne bez opustenia kabíny)
• Kontrola práce v kabíne operátora: Prenos signálu na displej v kabíne (MC-RD1)

Technické údaje

• Pracovný režim: presné (±10 mm), hrubé (±20 mm)
• Rozsah príjmu lúča: 25 cm, 360°
• Typ prijímaného lúča: laser (červený)
• Upevnenie: na magnety
• Batéria: 7,2 V NiMh (2500mAh)
• Pracovný čas: 40 hodín
• Doba nabíjania: 15 hodín
• Prevádzkové teploty: -20ºC ~ +50º C
• Trieda ochrany: IP 54
• Rozmery: 280 × 280 × 130 mm
• Hmotnosť: 5,5 kg

Popis SJJ1 Nivel System

• Ľahký a odolný statív na svorky, ideálny pre optické a laserové nivelačné prístroje.
• Profesionálny hliníkový statív - stabilný statív vyrobený z hliníka
• Veľmi dobré tlmenie vibrácií pre presné meranie
• Excentrické svorky na nohy statívu - rýchle a jednoduché uzamknutie
• Pás na prepravu
• Upevnenie 5/8"
• Hroty vyrobené z odolnej ocele

Použitie

• teodolity,
• Stavebné lasery,
• tachymetria,
• Presné nivelačné stroje,
• Optické nivelačné prístroje

Technické údaje

• Parametre:
• 1. Hlava statívu
• 2. Robustné svorky na zaistenie nôh
• 3. Ľahké hliníkové nohy statívu
• 4. Pohodlný popruh na prenášanie statívu
• 5. Kovové hroty na nohách poskytujú požadovanú stabilitu na každom povrchu
• Minimálna výška: 0,97 m
• Maximálna výška: 1,60 m
• Statív hlava: plochá
• Hmotnosť: 3 kg
• Materiál: hliník
• Závit pre upevnenie nástroja: 5/8"

Popis laserovej záplaty LS-24

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne.

Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

Má dve stupnice: absolútnu - od 80 cm do 190 cm a relatívnu stupnicu v rozsahu ±50 cm.

Vyrobený z pevného hliníkového profilu pre dlhodobé bezporuchové používanie.

Charakteristické vlastnosti:

• Výškovo nastaviteľné a integrované škatulkové lišty na vertikálne nastavenie
• Stupnica s pevným nulovým bodom medzi červenou a bielou oblasťou (predná časť záplaty)
• Presné milimetrové rozstupy
• Farebné kódovanie - červená znamená "príliš vysoká", strieborná - "příliš nízká"
• Zosilnená pätka zabraňuje poškodeniu náplasti
• Posuvník na upevnenie laserového detektora

Technické údaje

• Dĺžka: 131 - 240 cm
• Počet sekcií: 2
• Jednotky: m / cm
• Materiál: hliník
• Hmotnosť: 1 kg

V dodávke

• Laserový nivelačný systém NL520 Nivel System
• Laserový snímač
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Diaľkové ovládanie
• Návod na použitie
• Prepravný kufor
• Laserová hliníková záplata NIVEL SYSTEM LS-24
• Hliníkový statív NIVEL SYSTEM SJJ1
• Návod na použitie
• Snímač stroja so vstavanou nabíjateľnou batériou MC-1D
• Displej do kabíny MC-RC1
• Kábel na pripojenie snímača k displeju v kabíne
• Kábel na pripojenie napájania z batérie 12 V/24 V (svorky)
• Nabíjačka
• Prepravný kufor
