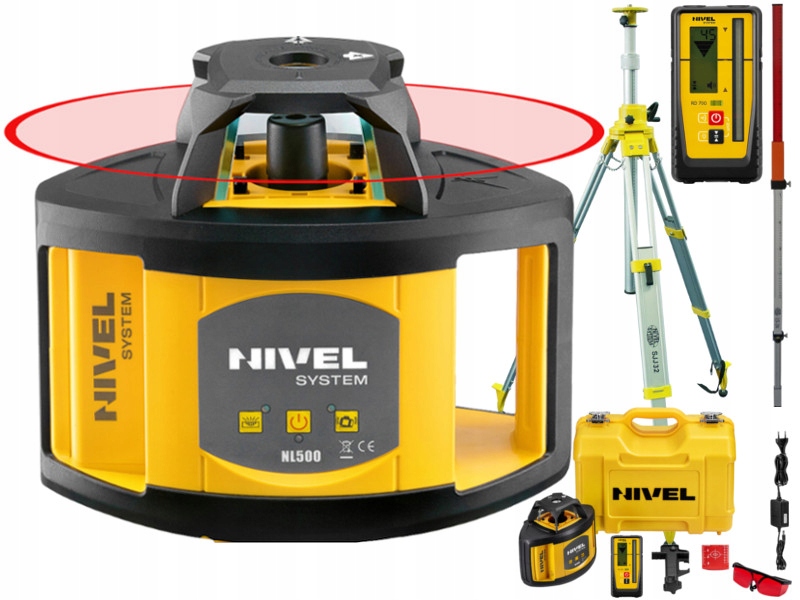

NIVEL SYSTEM NL500 DIGITÁLNY ROTATÍVNY LASEROVÝ NIVELAČ + KĽÚČOVÝ STATIV SJJ32 + LATA LS-24 + LASER SENSOR RD700

NS-NL500DG + NS-SJJ32 + NS-LS24

Popis

Nivel System NL500 Digital (s červeným lúčom a snímačom RD700) je rýchly a ľahko použiteľný merací prístroj na vykonávanie horizontálnych prác - v interiéri (s viditeľným laserovým lúčmi) aj na otvorenom priestranstve (pomocou snímacej jednotky). Má intuitívny užívateľský panel - "zapnúť a pracovať!" Vďaka NL500 môže každý vykonávať presné merania. Horizontálna laserová rovina, generovaná nivelačným prístrojom, je referenciou pre niveláciu. Zariadenie dokonale nahrádza optický nivelační prístroj, meranie je jednoosobné a odčítanie prekročenia na škvrne vykonávame s najvyššou milimetrovou presnosťou. Jeho silnou stránkou je odolnosť a odolosť voči poveternostným vplyvom a výkonné lítium-iónové batérie, ktoré poskytujú niekoľko desiatok hodín nepretržitej práce v teréne

Hlavné vlastnosti

• Pohodlná práca v každom prostredí
• Univerzálne, viacúčelové zariadenie
• Veľký dosah, vysoká presnosť
• Práca vnútri aj vonku
• INTUITÍVNE OVLÁDANIE
• Ľahké a rýchle meranie
• Robustný a spoľahlivý
• Robustná konštrukcia
• Bohaté vybavenie
• Napájanie Li-ion

• Všetko je viditeľné voľným okom. - červená farba lasera je natoľko intenzívna, že vnútri budovy je lúč vyžarovaný na objekt dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od stanovišťa
• Ešte väčší dosah - práca na otvorenom priestranstve vo vzdialenosti 500 m (priemer) je umožnená laserovým snímačom, ktorý zlepšuje niveláciu a zvyšuje jej presnosť
• rýchle samonivelačné - kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ nivelačného zariadenia eliminuje vykonávanie nesprávnych meraní, keď bol prístroj neúmyselne zasiahnutý a vyrovnaný
• Jednočlenná obsluha - na obsluhu nivelačného zariadenia a určenie výškového rozdielu stačí len jedna osoba
• Všetko v jednom balíčku - Nivelač je štandardne dodávaný so skupinou praktického príslušenstva, ktoré podporuje prácu (laserový snímač, držiak na laserovú záplatu, batérie, nabíjačka, laserové okuliare, laserový kotúč, prepravný kufor)
• Práca v každom prostredí - robustná ochrana otočnej hlavy chráni tento najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a tesné puzdro spĺňa normu IP54, čo umožňuje prácu v daždi a prachu

• Jednoduché a rýchle meranie: NL500 má funkciu autonivelácie, po zapnutí sa zariadenie samo vyrovná a je okamžite pripravené na prácu. Generovaný lúč červeného lasera je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálne práce. Pri práci so snímačom a laserovou škvrnou získame presnú nivelačnú sadu, merania sa vykonávajú jednou osobou
• univerzálne použitie: Zariadenie je možné použiť pri takých prácach ako je nalievanie podláh, vyrovnávanie a príprava povrchu pod dlažbu, ihrisko alebo cestu, ako aj pri všetkých dokončovacích prácach (zavesené stropy, zabudovanie, steny). Pre vonkajšie použitie a dlhšie dosahy je k dispozícii laserový snímač s dosahom 500 m (pracovný priemer)
• PRESNÉ A SPOĽAHLIVÉ ZARIADENIE: Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presnejší najmä v prípade stavebných meraní, kde môže pôda drážať v dôsledku práce ťažkého zariadenia. Preto vďaka NL500 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu
• JEDNODUCHÁ, POHODLNÁ OBSLUHA: NL500 má intuitívny ovládací panel. Celá obsluha je obmedzená na dve funkcie: zapnúť a pracovať – vypnúť (práca skončená). Laser je napájaný prostredníctvom výkonných lítium-iónových batérií, ktoré umožňujú cca 50 hodín prevádzky a sú zbavené pamäťového efektu (nezničia sa v dôsledku nadmerného prebíjania). Zariadenie môže byť napájané priamo zo siete. Kompaktný dizajn robí laser praktickým, ľahko sa inštaluje na stavbe a prepravuje

Sada príslušenstva

• Laserový snímač RD700
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Návod na použitie
• Prepravný kufor

Použitie

• Vyrovnanie terénu - vyrovnávanie
• Murárske práce - vnútorné a vonkajšie (základy, steny, škridly, debnenie)
• Stavebné práce - realizácia parkovísk, príjazdov, terás
• Montážne prácea dokončovacie
• Inštalačné práce - vymedzenie drôtov, presúvanie bodov
• Stolárske práce - nábytok, zabudovanie
• Záhradníctvo, poľnohospodárstvo

Technické údaje

• Zdroj svetla: červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný dosah: 500 m (pracovný priemer) s laserovým snímačom
• Rozsah samonivelačného nastavenia: ± 5°
• Napájanie: jednosmerný prúd 8,4 V (1000mA), Li-iónové batérie 7,4 V (4000(mAh)
• Pracovný čas: cca 50 hodín
• Trieda ochrany: IP54
• Rozsah prevádzkovej teploty: -20 °C až +50° C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

Popis snímača RD700

• Laserový snímač s digitálnym zobrazením výškového rozdielu
• Univerzálnosť - spolupráca s laserovým lúčom: červený a zelený
• Široký rozsah príjmu laserového lúča prostredníctvom 90 mm pásky detektora
• Ešte vyššia presnosť práce nastavená podľa potrieb (±1 mm, ±2 mm, ±5 mm, ±10 mm)
• Ešte lepšia kontrola vykonanej práce – snímač vypočíta a zobrazí konkrétne hodnoty rozdielu výšky v milimetroch [mm]
• Možnosť zmeny pracovnej jednotky (mm, cm, palce)
• Všetko na dosah – veľký, dobre čitateľný LCD displej (druhý displej za snímačom), prídavný LED displej na odčítanie z väčšej vzdialenosti (napr. pri odčítavaní z kabíny stroja)
• Akustické signály výškových rozdielov (rôzne úrovne hlasitosti)
• Automatické vypnutie po 30 minútach bez reakcie
• Pevné upevnenie na laserovú plochu pomocou držiaka (dodáva sa so snímačom)
• Vysoká odolnosť voči vode a prachu, certifikovaná podľa IP67

Technické údaje

• Rozsah detekcie: 90 mm
• Číselný displej (rozsah): 80 mm
• Uhol príjmu lúča: ±45°
• Prijímanie laserového lúča: 450 nm – 800 n m (červený a zelený lúč)
• Spôsoby prevádzky (presnosť): 1.0 / 2.0 / 5.0 / 10.0 mm
• Trieda ochrany: IP67
• Automatické vypnutie: po 30 minútach bez reakcie / príjmu laserového lúča
• Napájanie: 1 x AA
• Rozsah prevádzkovej teploty: -20 °C - 50° C
• Rozmery: 135 × 69 × 25 mm
• Hmotnosť: 0,19 kg

Popis statívu SJJ32

Statív je jedným z týchto meracích príslušenstiev, ktoré sú v 90% meracích prác nevyhnutné na ich realizáciu. Výber správneho modelu „trojnožky“ pre druh vykonávaných úloh je polovicou profesionálneho úspechu. Na geodetické merania rýchlomerom by sa mal používať drevený statív, ktorý sa vyznačuje veľkou tuhosťou a zabezpečuje stabilitu prístroja. Na druhej strane, pre prácu s optickým alebo laserovým nivelačným prístrojom stojí za to použiť ľahký a ľahko prepraviteľný hliníkový statív.

• Ľahký a odolný - hliníkový statív pre optické nivelačné prístroje, stavebné lasery a teodolity, guľová hlava uľahčuje rýchle vyrovnanie prístroja
• Rýchle uzamknutie nohy - excentrické svorky pre rýchle skladanie/rozkladanie statívu
• Presné nastavenie výšky - hliníkové statívy s výložníkom s maximálnou výškou 3,2 m pre laserové nivelačné prístroje
• Odolné voči poveternostným vplyvom - drevené aj hliníkové statívy sú odolné voczy poveternosti (dážď, slnko),
• Vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a zabezpečujú najvyššiu presnosť práce.

VLASTNOSTI

• Hliníkový statív na prácu v akýchkoľvek podmienkach
• Silné bezpečnostné prvky (na svorkách) pre najvyššiu stabilitu prevádzky
• Plochá hlava statívu s jednoduchou montážou lasera na meracie rameno a prídavné rameno
• Silná a odolná kľuka
• Silný systém uzamykania nohy - na svorky
• Stabilné hliníkové nohy
• Kovové hroty na nohách poskytujú požadovanú stabilitu na každom povrchu
• Pás na prepravu
• Upevnenie 5/8"

Použitie

• teodolity,
• Stavebné lasery,
• tachymetria,
• Presné nivelačné stroje,
• Optické nivelačné prístroje

Technické údaje

• Minimálna výška: 1,14 m
• Maximálna výška: 3,20 m
• Statív hlava: plochá
• Hmotnosť: 7,2 kg
• Materiál: hliník
• Závit pre upevnenie nástroja: 5/8"

Popis laserovej záplaty LS-24

Praktická, robustná laserová nivelačná náplasť s presným milimetrovým členením a jednoduchým odčítaním odchýlky od úrovne.

Dodáva sa s praktickým jazdcom pre držiak laserového snímača.

Má dve stupnice: absolútnu - od 80 cm do 190 cm a relatívnu stupnicu v rozsahu ±50 cm.

Vyrobený z pevného hliníkového profilu pre dlhodobé bezporuchové používanie.

Charakteristické vlastnosti:

• Výškovo nastaviteľné a integrované škatulkové lišty na vertikálne nastavenie
• Stupnica s pevným nulovým bodom medzi červenou a bielou oblasťou (predná časť záplaty)
• Presné milimetrové rozstupy
• Farebné kódovanie - červená znamená "príliš vysoká", strieborná - "příliš nízká"
• Zosilnená pätka zabraňuje poškodeniu náplasti
• Posuvník na upevnenie laserového detektora

Technické údaje

• Dĺžka: 131 - 240 cm
• Počet sekcií: 2
• Jednotky: m / cm
• Materiál: hliník
• Hmotnosť: 1 kg

V dodávke

• Laserový nivelačný systém NL500DG Nivel System
• Laserový snímač RD700
• BATERIA
• Držiak snímača na záplatu
• Akumulátory
• Nabíjačka
• Laserové okuliare
• Laserový kotúč
• Návod na použitie
• Prepravný kufor
• Laserová hliníková záplata NIVEL SYSTEM LS-24
• Kľukový stojan NIVEL SYSTEM SJJ32
• Návod na použitie
