✅ Nivel System NL520 + LS-24 + JSS1 | samonivelačný laserový rotačný nivelačný stroj + laserová záplata + hliníkový statív

Samonivelačný rotačný laserový leveler

Nivel System NL520

Sada so stojanom a laserovou záplatou

Technické údaje nivelačného stroja:

• Zdroj svetla: LED Červený laser (635 nm), trieda 2
• Presnosť: ± 1,0 mm/10 m
• Pracovný rozsah: 500 m (s laserovým snímačom)
• Sklon rovín: ± 10 (os X, os Y), manuálne
• Skenovanie: 0-10°-45°-90°-180°
• Diaľkové ovládanie: Áno
• Rozsah samonivelačného: ± 5°
• Napájanie: DC 8,4 V (1000 mA), Li-ion batéria 7,4 V (4000 (mAh)
• Doba prevádzky: cca. 50 hodín
• Trieda odolnosti: IP54
• Rozsah prevádzkových teplôt: od –20 °C Do +50 °C
• Rozmery: 206 × 206 × 211 mm
• Hmotnosť: 3,0 kg

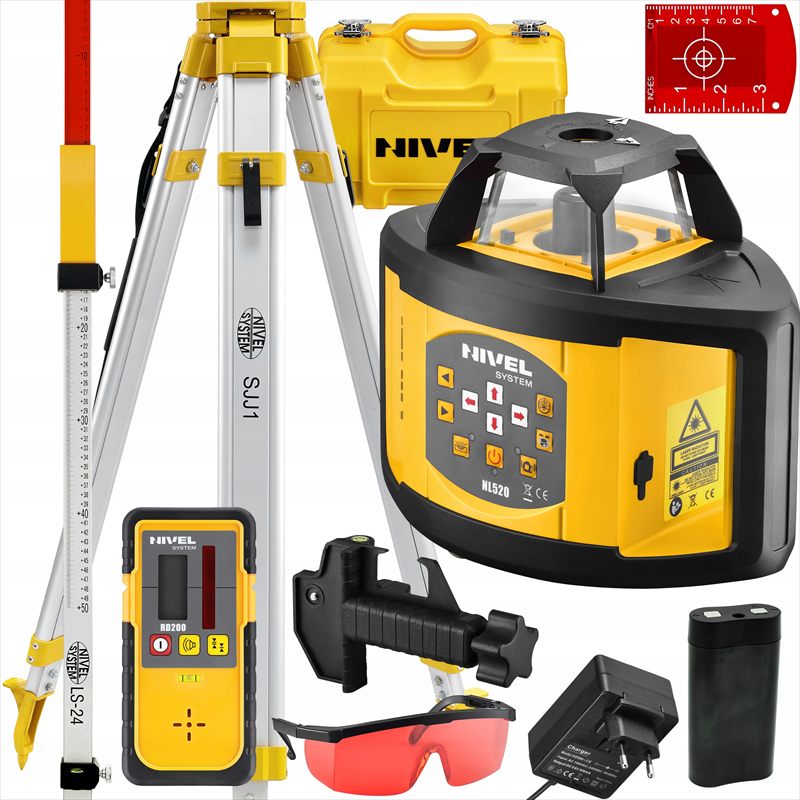

Sada obsahuje:

• NL520 — laserový nivelačný prístroj
• RD200 — laserový snímač s batériou
• NL-BR — držiak snímača na záplatu
• FL74-400 — lítium-iónová batéria 4000 mAh
• RC-5 — diaľkové ovládanie
• LS-24 — laserová záplata
• SJJ1 — hliníkový statív s plochou hlavou
• CH-6 — nabíjačka
• GL-R — laserové okuliare
• TR-R — laserový kotúč
• Návod na použitie
• Prepravný kufor

Aplikácie:

• Vyrovnanie terénu — Vyrovnávanie
• Murárske práce — vnútorné a vonkajšie (základy, steny, schody, žľaby, debnenie)
• Stavebné práce — realizácia parkovísk, príjazdov, terás
• Montážne a dokončovacie práce — montáž drevených, hliníkových konštrukcií, podhľadov, zasklenia
• Inštalačné práce — vymedzenie vedení, presun bodov
• Stolárske práce — nábytok, inštalácie
• Záhradníctvo
• Poľnohospodárstvo

NL520 – univerzálny, rýchly a ľahko použiteľný stavebný stroj

Nivel System Rotary Laser NL520 je univerzálny a multifunkčný nástroj pre prácu v interiéri (s viditeľným červeným laserovým lúčom), ako aj otvorené priestory (s použitím senzora). 90°), a vďaka vertikále, určuje vertikálne alebo priame uhly. NL520 je určený na všeobecné stavebné práce. Jeho pevnosť je trvanlivosť a odolnosť voči poveternostným podmienkam a efektívne lítium-iónové batérie poskytujú niekoľko desiatok hodín nepretržitej prevádzky v teréne. Zariadenie je užívateľsky prívetivé vďaka intuitívnemu rozhraniu a vzdialenej prevádzke s diaľkovým ovládaním.

• Všetko je viditeľné voľným okom. — červená farba lasera je natoľko intenzívna, že vnútri budovy je lúč vyžarovaný na objekt dobre viditeľný aj vo vzdialenosti niekoľkých desiatok metrov od miesta
• Ešte väčší dosah — práca v otvorenom priestore do vzdialenosti 500 m (priemer) je možná vďaka laserovému snímaču, ktorý zlepšuje niveláciu a zvyšuje jej presnosť
• rýchle samonivelačné — kompenzátor rýchlo a presne vyrovná prístroj a alarm „pohybu“ vyrovnávača eliminuje chybné merania, ak sa prístroj neúmyselne zasiahne a vyrovné
• Jednočlenná obsluha — na obsluhu nivelačného zariadenia a určenie výškového rozdielu stačí jedna osoba
• Všetko v jednom balíčku — Nivelač sa dodáva štandardne so skupinou praktického príslušenstva, ktoré podporuje prácu (diaľkové ovládanie, laserový snímač, držiak na laserovú záplatu, akumulátor, nabíjačka, laserové okuliare, laserová záplata, hliníkový statív a prepravný kufor)
• Práca v každom prostredí — robustná ochrana otočnej hlavy chráni najdôležitejší prvok nivelačného stroja pred mechanickým poškodením a vodotesné puzdro spĺňa normu IP54, čo umožňuje prácu v daždi a prachu

Ľahké a rýchle meranie

Leveler NL520 Vygenerovaný červený laserový lúč je veľmi dobre viditeľný, zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou náplasťou získavame presné nastavenie, merania sa vykonávajú v jednej osobe. Funkcia skenovania umožňuje zúženie zobrazeného lúča v požadovanom rozsahu, čím získame laserovú referenčnú linku len tam, kde vykonávame prácu.

univerzálne použitie

Rovina môže byť naklonená v jednom alebo dvoch smeroch, čo umožňuje použitie lasera na úlohy ako je vyliatie podlahy, vyrovnanie a príprava povrchu pre dlažbu, ihrisko alebo cestu – s odvodom vody podľa navrhnutých sklonov. Táto funkcia zabezpečuje presné prispôsobenie lasera pri kolmých prácach alebo pri presúvaní bodov (horizontálka sa zobrazuje nadol a nahor súčasne). Pre vonkajšie práce a dlhšie dosahy je použitý laserový snímač, ktorý zabezpečuje možnosť príjmu signálu v rozsahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zabezpečujú použitie lasera ako pri inštalačných prácach vo vnútri budovy, tak aj pri nivelácii vonku a riadení strojov, kde sú požadované vyššie rýchlosti (600 ot./min.).

PRESNÉ A SPOĽAHLIVÉ ZARIADENIA

Nivelátor je postavený na základe elektronického kompenzátoru, ktorý eliminuje drážky a poskytuje presné vyrovnanie laserovej plochy. Elektronický kompenzaátor, v porovnaní s magnetickým, je oveľa presný najmä v prípade stavebných meraní, kde môže pôda dráždiť v dôsledku práce ťažkého zariadenia. Preto vďaka NL520 získame isté a presné merania. Zariadenie je odolné voči prachu a vode, potvrdené triedou IP54. Okrem toho je rotačná hlava chránená skleneným korpusom a laserová budova má gumové kryty, ktoré chránia pred poškodením v dôsledku nárazu.

ĽAHKÁ, POHODLNÁ OBSLUHA

NL520 má intuitívny ovládací panel. Riadenie funkcií, vrátane zavedenia pádov, prebieha manuálne. Laserové funkcie je možné ovládať z prístrojovej dosky aj prostredníctvom diaľkového ovládania. Lazer je napájaný účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodiny prevádzky a bez pamäťového efektu (nepoškodzujú v dôsledku preťaženia). Zariadenie je možné dodať priamo zo siete. Celý kryt je kompletný, takže laser je šikovný, ľahko sa nainštaluje na konštrukciu a dopravu.

Laserové nivelačné zariadenie – pracujte rýchlejšie, presnejšie a bez obmedzení

NL520 je veľmi jednoduchý a rýchly na použitie. Stačí ho položiť na statív, laserovú policu alebo inú stabilnú základňu a zapnúť napájanie. Zariadenie sa automaticky samo vyrovná. Laserová hlava nivelátora sa otáča okolo svojej osi, čím vytvára dokonale vyrovnanú laserokú rovinu, ktorá je schopná pokryť svojím dosahom viac ako 19 hektárov pozemku. Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového snímača s viditeľnými indikáciami aj na slnku. V prípade práce v interiéri budovy sa veľmi často používanie snímeča nevyžaduje, pretože laserový lúč je viditeľný. V tomto prípade môžeme použiť laserový kotúč s milimetrovým rozstupom (na vybavení lasera Nivel System).

Vyrovnanie terénu, výstavba ciest, parkovisko, dlažobné práce

Laserová rovina generovaná laserom je referenčnou základňou, prostredníctvom ktorej budeme odkladať výškové riadky, a to všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo dvoch smeroch. Spadliny sa nastavujú manuálne (ručne). Na laserovej hlave je umiestnený zameriavač na prispôsobenie osi pádu. Správne nastavenie lasera uľahčuje funkcia laserového vertikálu, ktorý generovaním laserového bodu smerom nadol zabezpečuje správnu polohu nivelačného zariadenia nad požadovaným bodom. Nemusíme počítať riadky, sčítavať, odčítavať – stačí len nakloniť roviny podľa pokynov v projekte a začať merať. Na ktoromkoľvek mieste na stavbe (v dosahu lasera) – laserový lúč nám ukáže správne riadkové čísla. Nivelač má funkciu alarmu prekročenia. To je veľmi dôležité v prípade nestabilného podkladu, na ktorom stojí laser. Ak je laserový nivelačný prístroj umiestnený na kľukovom stojane s odstupňovaním na ramene, možno laserovú rovinu jednoducho a rýchlo prispôsobiť požiadavkám (zavedenie výškových zmien – offsetov). Je potrebné spomenúť, že rovnako ako v prípade klasických meraní, nivelačný prístroj môže slúžiť ako referenčná základňa pre kontrolu práce strojov. Jednoduché správy ako „zdvihnite lopatu“ alebo „rozbíjate“, „spustite“ a „nachádzate sa v požadovanej výške“ pomáhajú operátorovi stroja vykonávať prácu podľa plánu. To je obrovské uľahčenie a zvyšuje efektivitu, bezpečnosť práce a nezávislosť – operátor sám kontroluje výkop, nepotrebuje podporu geodeta, nie je potrebné naťahovať laná, naťehovať stĺpy.

Staviame dom s laserom NL520

NL520 je ideálny pre všetky stavebné práce. Používame ho už v počiatočných fázach výstavby – pri vyrovnávaní pozemku alebo odstraňovaní humusových vrstiev. Ďalšie fázy základov, muriva, nalievanie podláh – laserový nivelačný prístroj nám dokonale ukáže úroveň, ako aj sklony (napr. debnenie schodov). Zariadenie má na kryte nohy a skrutku na statív, aby ho bolo možné umiestniť na stranu a generovať vertikálnu rovinu. Po zablokovaní kompenzátora získame možnosť pracovať s ľubovoľne naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje, laser generuje lúč iba tam, kde chceme, a navyše lúč je oveľa viditeľnejší. Nie je potrebné sa k zariadeniu priblížiť, aby ste zmenili parametre; ovládanie sa môže vykonávať na diaľku (z diaľkového ovládania). Možnosť práce s vertikálnym lúčom je tiež užitočná pri obsadzovaní okien a dverí, ako aj pri inštalačných prácach. Okrem toho sú v štandardnej výbave laserové okuliare, ktoré zlepšujú viditeľnosť lasera. Dnes si už ťažko dokážeme predstaviť dokončovacie práce v interiéri bez profesionálneho meracieho prístroja. Pokladanie glazúry, terakotových obkladov, sadrokartónových konštrukcií rôznych geometrických tvarov, zavesených stropov, štukových výplní, tapiet, montáž vstavaných skriniek a kuchynských skriniek – tieto práce musia byť vykonané s presnosťou na milimeter. Nivelátor Nivel System ukáže ideálne horizontálne, vertikálne, šikmé čiary - to je obrovské uľahčenie pre odborníkov v priemysle, ktorí zaručujú perfektný výsledok.

Vertikálna čiara nadol a nahor je užitočná na presúvanie bodov zdola nahor (napríklad pri stanovení svetelných bodov stačí nakresliť projekt na podlahu a presunúť body na strop). Okrem toho sa laserový lúč dá zastaviť a generovaný bod sa môže voľne pohybovať doľava alebo doprava okolo osi nivelačného zariadenia. To je užitačné pri lokalizácii a obsadení bodov na stene, napríklad elektrických zásuviek. Aj keď je všetko pripravené: natreté a vyčistené, stojí za to mať pri sebe laserový nivelačný systém Nivel System. Pomôže vám vyrovnať plot, vybudovať príjazd z dlažby alebo založiť trávnik v záhrade. Pravdepodobne budete v priebehu ďalších rokov používania domu potrebovať zavesiť obraz, zrkadlo alebo policu na knihy – nemusíte potom používať vodováhy, znečisťovať steny ceruzkou. Laser bude ukazovať čiary a po inštalácii nebude po meraniach žiadna stopa.

Zakladáme záhradu s laserom NL520

Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (záhrady, trávniky) je veľmi dôležité správne vyrovnanie terénu. V opačnom prípade budeme mať do činenia s bodovým hromadením dažďovej vody, čo v dôsledku ovplyvní estetické vlastnosti záhrady. Tieto práce vykonáme pomocou nivelačného stroja Nivel System NL 520 (nivelácia s plochami naklonenými v dvoch smeroch). Pri výsadbe stromov, živých plotov – určite sa vám bude hodiť možnosť práce s vertikálnym lúčom na vyznačenie pozdĺžnych línií. Vďaka tejto možnosti môžete vysadiť napríklad túje a potom ich každú jar rovnomerne podrezať. Všetky tieto úkony sa dajú vykonať pod dokonale vyrovnanou laserovou rovinou Nivel System.

Ukladanie potrubia, vodoinštalačné práce s laserom NL520

Nivel System určite nájde uplatnenie pri výstavbe vodovodných a kanalizačných inštalácií. V tomto prípade budeme pracovať s horizontálnou rovinou, naklonenou v jednom smere. Ďalšie potrubia budú položené na základe referencie lasera, čím sa vytvorí potrubie s zadaným sklonom. Laserová rovina sa zároveň stane referenciou pre strojový senzor na ramene rýpadla. Prepnutím nivelačného stroja na prácu s vertikálnym lúčom, máme možnosť určiť líniu, pozdĺž ktorej budeme kopať výkop a položiť potrubie. Takto sa hodí pre všetky lineárne práce, kde je dôležité udržať smer. Po zasypaní výkopu je laser Nivel System stále potrebný. Chodník, ulica alebo parkovisko sa musia upraviť na verejné použitie. Laser má "plné ruky práce" - tak pri horizontálnych, ako aj pozdĺžnych prácach (napr. kladenie obrubníkov).

Bezpečné používanie na roky

Napriek bohatej funkčnosti klasifikácie zariadení v skupine presných meracích prístrojov môže byť nivel System používaný v náročných terénnych podmienkach na stavenisku. Jeho robustný dizajn (posilnený prvkami krytu z odolnej gumy) zabezpečí dobrý stav zariadenia po celé roky, a v prípade problémov zostane k dispozícii Nivel System. Zákazníci sú zaistení podporou akýchkoľvek problémov so zariadením počas aj po záruke. Laserové levely Nivel sú presné nástroje, ktoré zabezpečujú spoľahlivé a rýchle merania v mnohých odvetviach, ako sú stavebníctvo, geodezia, priemysel, poľnohospodárstvo atď. Ich výhody sú všestrannosť použitia, priateľská prevádzka a kvalita, zabezpečujú hladkú prevádzku aj za najťažších podmienok a za prijateľnú cenu.
