NL540 – uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych (spadki cyfrowe)

Nivel System NL540 to wielozadaniowy niwelator laserowy zapewniający wszechstronne zastosowania ogólnobudowlane. Prace mogą być prowadzone wewnątrz i na zewnątrz budynku z czujnikiem. Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych, płaszczyzna laserowa może być pochylana (cyfrowo) w jednym lub w dwóch kierunkach. Sprzęt zapewnia wysoką dokładność realizowanych prac, nawet na dużych odległościach i w ciężkich warunkach terenowych. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi z wyświetlaczem LCD. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota z wyświetlaczem LCD.

Niwelacja laserowa - pracuj szybciej, dokładniej i bez ograniczeń

NL540 jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie. Sprzęt sam, automatycznie spoziomuje się. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest w stanie pokryć swoim zasięgiem ponad 19 hektarów terenu. Pomiary różnicy wysokości dokonywane są przez jedną osobą stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami. W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna. W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

Równanie terenu, budowa drogi, parkingu, prace brukarskie

Płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są cyfrowo. Na głowicy lasera znajduje się celownik do wpasowania laserwa w oś spadku. Ustawiając laser nad jednym punktem i namierzając go na drugi - uzyskujemy linię/oś, wzdłuż której pochylana będzie płaszczyzna laserowa. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół i zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować - wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary. W dowolnym miejscu na budowie (w zasięgu działania lasera) - wiązka laserowa wskaże nam poprawne rzędne. Niwelator posiada funkcję alarmu przewyższenia. Jest to bardzo ważne w przypadku niestabilnego podłoża, na którym stoi laser. Osiadanie gruntu może spowodować niepożądane obniżanie linii referencyjnej, dlatego sprzęt może być stosowany nawet w najtrudniejszych warunkach terenowych. Ustawiając niwelator laserowy na statywie korbowym z podziałką na wysięgniku - płaszczyzna laserowa może być w łatwy i szybki sposób dostosowana do wymogów (wprowadzenie zmian wysokości - offset'ów). Wystarczy raz ustawić laser na budowie i kolejne wysokości podbudowy drogi zmieniać na statywie. Warto wspomnieć, że podobnie jak w przypadku pomiarów klasycznych - niwelator może stanowić bazę referencyjną do kontroli pracy maszyn. Montując laserowy czujnik maszynowy na maszcie lemiesza spycharki czy równiarki, czy ramieniu koparki - operator uzyskuje możliwość kontroli pracy w czasie rzeczywistym na podstawie wskazań z czujnika. Proste komunikaty: "podnieś łyżkę" lub "lemiesz", "opuść" oraz "jesteś na żądanej wysokości" - pomagają operatorowi maszyny wykonywać pracę zgodnie z projektem. Jest to ogromne ułatwienie i zapewnia wzrost efektywności, wpływa na bezpieczeństwo robót i niezależność - operator sam kontroluje wykop, nie potrzebuje wsparcia geodety, nie ma potrzeby rozciągania linek, nabijania palików.

Układanie rurociągów, prace wod-kan z laserem NL540

Niwelator Nivel System z pewnością znajdzie zastosowanie także przy budowie infrastruktury wodno-kanalizacyjnej. W tym przypadku będziemy pracować z płaszczyzną poziomą, pochyloną w jednym kierunku. Kolejne rury dokładane będą na bazie referencji lasera, tworząc rurociąg z zadanym spadkiem. Płaszczyzna laserowa jednocześnie stanie się referencją dla prac wykonywanych koparką z zamontowanym czujnikime maszynowym. (dokupowany oddzielnie). Operator obserwując wskazania na tym czujniku na bieżąco kontrolował będzie głębokość wykopu, utrzymując jednocześnie założony spadek, wyeliminujemy jednocześnie uciążliwe przekopania. Przestawiając niwelator na pracę z wiązką pionową, mamy możliwość wyznaczenia linii, wzdłuż której będziemy kopać wykop i układać rurociąg. W ten sposób niwelator sprawdzi się przy wszelkich pracach liniowych, gdzie utrzymywanie założonego kierunku jest sprawą kluczową. Po zasypaniu wykopu nadal laser Nivel System będzie wykorzystany. Trzeba dostosować chodnik, ulicę czy parking do użytku publicznego. Laser będzie miał "pełne ręce roboty" - zarówno przy pracach poziomych jak i wzdłużnych (np. układanie krawężników).

Bezpieczne użytkowanie na lata

Pomimo bogatej funkcjonalności klasyfikującej sprzęt w grupie precyzyjnych instrumentów pomiarowych, niwelator może być stosowany w trudnych warunkach terenowych na budowie. Jego wytrzymała konstrukcja zapewni dobrą kondycję sprzętu na lata, a w przypadku zaistniałych problemów do dyspozycji pozostaje serwis Nivel System. Klienci zyskują pewność wsparcia w przypadku jakichkolwiek problemów ze sprzętem zarówno w czasie trwania gwarancji jak i po jej upływie. Niwelatory laserowe Nivel System to precyzyjne narzędzia, zapewniające pewne i szybkie pomiary w wielu branżach jak budownictwo, geodezja, przemysł, rolnictwo itd. Ich atutami są wszechstronność zastosowania, przyjazna obsługa i wysoka jakość, zapewniające bezproblemową pracę nawet w najtrudniejszych warunkach, a wszystko w przystępnej cenie.

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo
• kontrola pracy maszyn (systemy laserowe)

Specyfikacja techniczna:

Źródło światła laser czerwony (635 nm), klasa 2

Dokładność ± 1,0 mm/10 m

Zasięg pracy 500 m (z czujnikiem laserowym)

Pochylenie płaszczyzn ± 10 (oś X, os Y), cyfrowo

Skanowanie 0-10°-45°-90°-180°

Pilot zdalnego sterowania tak (z LCD)

Zakres samopoziomowania ± 5°

Zasilanie DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)

Czas pracy ok. 50 godzin

Klasa odporności IP54

Zakres temperatur pracy -20°C do +50°C

Wymiary 206 x 206 x 211 mm

Waga 3,0 kg

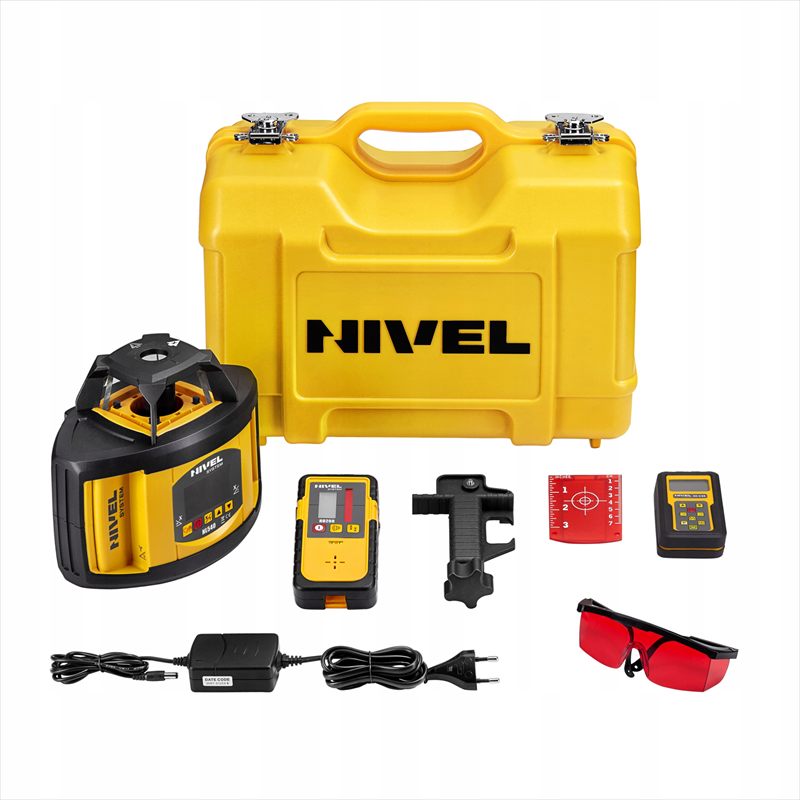

Zestaw zawiera:

• niwelator laserowy: 1 szt
• czujnik laserowy z uchwytem na łatę: 1 szt
• pilot zdalnego sterowania (LCD): 1 szt
• akumulatorki litowo-jonowe: 1 kpl
• ładowarka: 1 kpl
• tarczka laserowa: 1 kpl
• okulary laserowe: 1 kpl
• instrukcja obsługi: 1 szt
• kufer transportowy: 1 szt
• statyw
• łata

Statyw Nivel System SJJ1

• Lekki i trwały statyw na zaciski, idealny do niwelatorów optycznych i laserowych.
• Profesjonalny statyw aluminiowy - stabilny statyw wykonany z aluminium
• Bardzo dobre tłumienie drgań gwarantuje precyzje pomiarów
• Mimośrodowe zaciski nóg statywu - szybka i łatwa blokada
• Pasek do transportu
• Groty wykonane z odpornej stali
• Zastosowanie: teodolity, lasery budowlane, tachimetry, niwelatory precyzyjne, niwelatory optyczne

Dane techniczne

• Wysokość minimalna:    0,97 m
• Wysokość maksymalna:    1,50 m
• Głowica statyw:    płaska
• Waga:    3 kg
• Materiał:    aluminium
• Gwint mocujący instrument:    5/8"

Łata Nivel System LS-24:

• Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką
• i łatwym odczytem odchylenia od poziomu.
• Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.
• Posiada dwa podziały: bezwzględny - od 80cm do 190cm oraz podział względny w zakresie ±50cm. Dolna część łaty pozwala na regulację wysokości zera.
• Wykonanie z mocnego aluminiowego profilu zapewnia długotrwałe, bezawaryjne użytkowanie.
• Regulacja wysokości i zintegrowana libella pudełkowa do pionowania
• Skala z ustalonym punktem zerowym pomiędzy obszarem czerwonym i białym (z przodu łaty)
• Precyzyjna podziałka milimetrowa
• Kodowanie barwne - czerwony oznacza "za wysoko", srebrny - "za nisko"
• Wzmocniona stopka zapobiega uszkodzeniom łaty
• Suwak do mocowania detektora laserowego

Dane techniczne

• Długość:    131 - 240 cm
• Sekcje:    2
• Jednostki:    m / cm
• Materiał:    aluminium
• Waga:    1 kg
