SYSTÉM KONTROLY PRÁCE STROJOV NIVEL SYSTEM MC-1D PRE SPOLUPRÁCU S LASEROVÝMI NIVELATÓROMI

NS-MC1D

Popis

Nivel System MC-1D je laserový systém riadenia práce stavebných strojov. Systém sa skladá z laserového senzora, ktorý prijíma signál z laserovej nivelačnej jednotky a pomocou LED indikátorov informuje operátora o aktuálnej výške, v ktorej má nastaviť pracovný prvok (lopatu, radlicu). Tieto informácie sa zobrazia aj na kabíne prijímača (RD-1MC), ktorý plní funkciu displeja. Takto nakonfigurovaná súprava umožňuje rýchle a efektívne vykonávanie zemných prác bez výkopov a potreby vykonávania kontrolných meraní.

Doteraz sa do tohto procesu zapojili dodatoční ľudia na meranie (alebo geodetické tímy), ktorí sa starali o vyrovnanie povrchu.

Tento proces je možné automatizovať, zjednodušiť a skrátiť pomocou laserovej techniky, ktorá uľahčuje a urýchľuje prácu v každej fáze. V tomto riešení môže laserový elektronický systém vďaka snímaču nainštalovanému na ramene rýpadla kontrolovať výšku a sklon výkopu. Práca je presnejšia a rýchlejšia. Systém MC-1D je mobilná súprava, montáž nie je problém a môže byť vykonaná operátorom stroja priamo pred začiatkom nivelácie, po práci sa môžu prvky uložiť do kufríka.

Laserový snímač MC -1 D je pripevnený do stroja pomocou silných magnetov. Okrem toho má MC -1 D schopnosť prenášať signál po vedení do prijímača MC-RC 1 a tento (plnením funkcií displeja v kabíne) informuje prevádzkovateľa o aktuálnom nastavení lyžice, Jasný a čitateľný diodový displej (LED) na snímači informuje operátora, či má v danom okamihu znížiť alebo zdvihnúť lyžičku. lymes – je to dôležité, keď pracovné podmienky zabraňujú prevádzkovateľovi sledovať senzor MC-1D. Ak je požadovaný pokles nastavený na podvodníku, prevádzkovateľ ho môže vykonať na základe indikácií senzora, bez merania, bez prepočtu a bez rizika chyby – a predovšetkým Všetkým oveľa rýchlejšie!

Systém spolupracuje s laserovými nivelačnými strojmi, rotačnými s červeným lúčom. Nivelač sa nastavuje v osi cesty, ihriska, námestia (na jeho okrajoch), čo umožňuje vyznačiť rovinu so sklonom bez nutnosti prestavovania lasera. V prípade nivelačných strojov Nivel System môže operátor stroja meniť nastavenie prístroja na diaľku pomocou diaľkového ovládania. Nivel System je vhodný na všetky etapy výkopu, od vyrovnania pôdy, drenáže, vytvárania podkladových vrstiev / ukladania agregátov (rôznych frakcií), umiestňovania povrchu. Laserová technika Nivel Systém sa dá úspešne použiť vo všetkých fázach. To výrazne uľahčuje dosiahnutie správnej hrúbky jednotlivých frakcii agregátov. Použitie senzora MC-1D na rýpadle umožňuje operátorovi pripraviť výkop s vyššou presnosťou. (bez prehĺbenia). Špecializované firmy, ktoré používajú pri výkopoch optický nivelačný prístroj, potrebujú na to viac dní, ale po prechode na laserovú technológiu Nivel System sa čas prevádzky zníži minimálne o polovicu. Zvýšená produktivita sa prejavuje aj znížením nákladov na prácu (kratší čas práce ľudí a úspora stavebných materiálov). Cenovo dostupné náklady robia túto technológiu dostupnou aj pre najmenšie firmy

Nivelátor emituje laserovú väzbu neviditeľnú pre oko, ktorú prijíma snímač MC-1D. Väzba, ktorá sa otáča okolo vertikálnej alebo zakrivenej osi s rýchlosťou niekoľkých stoviek obvodov/min., vytvára rovinu hladinu alebo zakrývku v jednom alebo dvoch smeroch. Táto doska (ktorá môže byť presne nastavená na laserovom ovládacom paneli) predstavuje referenčnú dosku pre senzor nainštalovaný na stroji. Operátor, kopírovaním, sleduje indikácie farebných diód na snímačoch. Ukážu aktuálnu polohu lyžice vo vzťahu k referenčnej ploche a poskytujú jednoduché správy: "Zanechať lyžicu alebo dlaždicu", "Vyzdvihnite lyžičku alebo dlaď", "Tak držte". Tieto informácie sú tiež prezentované v kabíne operátora prostredníctvom prijímača Nivel System MC-RC1.

Hlavné vlastnosti

• Univerzálne riešenie pre mnoho typov strojov: (dozery, rýpadlá, rýpačky)
• Rýchlejšia práca, vyššia produktivita: Stroj môže robiť viac v rovnakom čase
• Zvýšenie presnosti práce
• Úspora na materiáli: Vďaka lepšiemu vyrovnaniu povrchu
• Najjednoduchšie riešenie na kontrolu prevádzky strojov: Jednoduché, intuitívne ovládanie
• Jednoduchá a rýchla inštalácia: Montáž / demontáž snímačov zo stroja, možnosť jednoduchého prechodu na iný stroj
• Žiadne opravy, žiadne výkopy: Menšie riziko ľudskej chyby
• Šetrí čas: menej nepriamych meraní, zníženie počtu kontrol počas práce (práca môže byť kontrolovaná priebežne bez opustenia kabíny)
• Kontrola práce v kabíne operátora: Prenos signálu na displej v kabíne (MC-RD1)

Technické údaje

• Pracovný režim: presné (±10 mm), hrubé (±20 mm)
• Rozsah príjmu lúča: 25 cm, 360°
• Typ prijímaného lúča: laser (červený)
• Upevnenie: na magnety
• Batéria: 7,2 V NiMh (2500mAh)
• Pracovný čas: 40 hodín
• Doba nabíjania: 15 hodín
• Prevádzkové teploty: -20ºC ~ +50º C
• Trieda ochrany: IP 54
• Rozmery: 280 × 280 × 130 mm
• Hmotnosť: 5,5 kg

Použitie

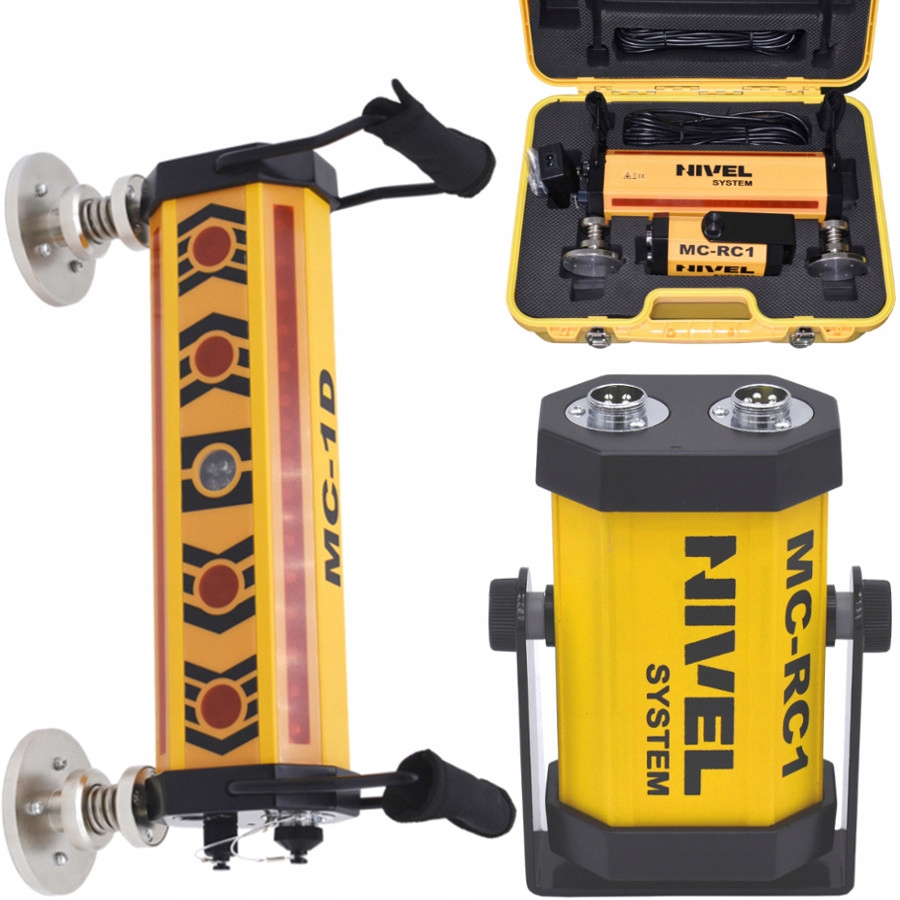

V dodávke

• Snímač stroja so vstavanou nabíjateľnou batériou MC-1D
• Displej do kabíny MC-RC1
• Kábel na pripojenie snímača k displeju v kabíne
• Kábel na pripojenie napájania z batérie 12 V/24 V (svorky)
• Nabíjačka
• Prepravný kufor
