Wykrywacz instalacji podziemnych CAT4+ Radiodetection z Strike Alert

Nowy CAT4 zapewnia bardzo dokładne możliwość lokalizowania urządzeń podziemnych. Specjalnie zaprojektowany, aby pomóc operatorowi znaleźć głęboko i zawile ułożone przewody.

Nowa generacja sprzętu lokalizacyjnego będąca wynikiem 30-letnich doświadczeń przy wprowadzaniu na rynek nowych rozwiązań technologicznych, które umożliwiają unikanie kolizji z podziemnymi elementami infrastruktury. Niewidoczne elementy uzbrojenia podziemnego stanowią poważne zagrożenie dla pracowników ekip budowlanych i remontowych dokonujących prac wykopowych na całym świecie. Niewłaściwie zaplanowane miejsca prowadzenia wykopów sprzętem mechanicznym mogą prowadzić do uszkodzenia podziemnych sieci, a także śmierci lub poważnych obrażeń pracowników prowadzących takie prace. Lokalizator CAT 4 + przeznaczony jest właśnie do wyszukiwania tego typu instalacji i regularne praktyczne jego wykorzystywanie umożliwia prowadzenie bezpiecznych prac wykopowych.

Lokalizator C.A.T (Cable Avoiding Tool) odbiera naturalne sygnały pochodzące z podziemnych instalacji metalowych, np. 50Hz z kabli energetycznych pod napięciem oraz fale radiowe przenoszone przez kable telekomunikacyjne i rury metalowe. Wykorzystując tzw. pasywne tryby pracy Power i Radio, lokalizator ten jest w stanie w sprzyjających warunkach wykryć większość metalowych elementów uzbrojenia podziemnego.

Tryb pracy:

• Power- lokalizuje kable energetyczne obciążone tzw. „czynne", rury gazowe stalowe, rury ciepłownicze tradycyjne i preizolowane, itp.,
• Radio – lokalizuje kable telefoniczne, sterownicze, telewizji kablowej, kable energetyczne pod napięciem, kable energetyczne „nieczynne" (np. w ciągu dnia kable oświetlenia ulicznego) itp.
• Genny – współpraca lokalizatora z generatorem Genny, który wysyła sygnał aktywny o częstotliwości 33kHz w celu polepszenia parametrów lokalizacji szukanej linii podziemnej
• Funkcja AvoidanceMode™ - jednocześnie zastosowanie trybów Power/Radio/Genny w celu przeszukania określonego terenu jednocześnie w trzech trybach pracy dla zwiększenia pewności wykrycia wszystkich obecnych instalacji podziemnych oraz przyspieszenia prac lokalizacyjnych.
• Strike Alert -  Wykrycie płytko położonych kabli energetycznych.

Właściwości:

• Dokładność lokalizacji: ±10% głębokości
• Pomiar głębokości: (tylko w trybie pracy z generatorem Genny)

Dokładność pomiarów głębokości:

• Kabel lub rura: 5% od 0,1 m do 3 m
• Sonda: 5% od 0.1 m do 7 m przy założeniu, że sygnał podany z generatora lub sygnał sondy nie są zniekształcone z powodu obecności sygnałów zakłócających z sąsiednich instalacji podziemnych.
• Zasilanie: 2 x baterie alkaliczne1,5V typu LR20 (D)
• Żywotność baterii: 40 godzin pracy przerywanej (w temp. 20°C) możliwość współpracy z akumulatorami NiMH typu D
• Podświetlenie: Podświetlania wyświetlacza LCD.
• Waga: 2,2 kg (z bateriami)
• Wymiary: 720 mm x 255 mm x 65 mm

Instrukcja obsługi w języku polskim.

Generator sygnału Genny 4 Radiodetection

Został zbudowany do pracy z lokalizatorami uzbrojenia podziemnego serii CAT 4, CAT3, aby szybciej i precyzyjniej śledzić trasę przebiegu kabli i rur metalowych. Wykorzystanie generatora umożliwia pomiar głębokości położenia poszukiwanej instalacji podziemnej.

Generator pozwala na pracę w trzech trybach:

• Tryb indukcyjny - emisja sygnału z generatora poprzez antenę wewnętrzną, bez podłączeń kablowych z badaną instalacją - umożliwia łatwe trasowanie kabli energetycznych i telekomunikacyjnych oraz rur metalowych gazowych, wodociągowych , ciepłowniczych itp.
• Tryb galwanicznego - bezpośrednie podłączenie sygnału z generatora za pomocą kabli połączeniowych do lokalizowanej instalacji (używany do precyzyjnego trasowania kabli i rur metalowych oraz do określenia ich głębokości; używany także do trasowania i badania głębokości taśm  lub przewodów lokalizacyjnych ułożonych nad światłowodami i rurami plastikowymi.
• Tryb indukcyjny-cęgowy  – realizowany przy użyciu klemy nadawczej  (wyposażenie dodatkowe). Sygnał z generatora podawany jest na lokalizowany kabel energetyczny, telefoniczny w sposób bezpieczny, nieinwazyjny. Umożliwia precyzyjne trasowanie i badanie głębokości instalacji; metoda szczególnie przydatna w sytuacjach, w których bezpośrednie podłączenie jest niemożliwe (np. kable przelotowe w wykopach czy w studniach kablowych.

Dane techniczne:

• Moc sygnału: 0,1W
• Moc sygnału w trybie zwiększonym: 1W
• Częstotliwość pracy: 33kHz
• Baterie: 4x LR20

Torba transportowa na wykrywacz CAT i Generator Radiodetection

Oryginalna torba przeznaczona do przechowywania i transportowania wykrywacza i generatora Radiodetection.

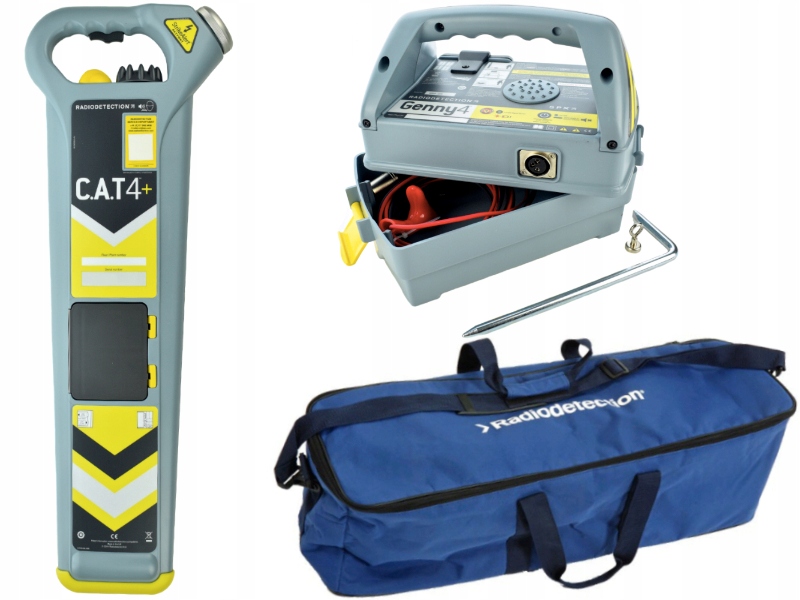

Zakres dostawy:

• Wykrywacz instalacji podziemnych CAT4+ Strike
• Generator sygnału Radiodetection Genny 4
• Bezpośredni przewód przyłączeniowy
• Przewód przedłużający
• Szpilkę uziemiającą
• Magnes neodymowy o dużej wytrzymałości
• Torba transportowa
• Gwarancja
• Dokument sprzedaży (Paragon / Faktura VAT)
