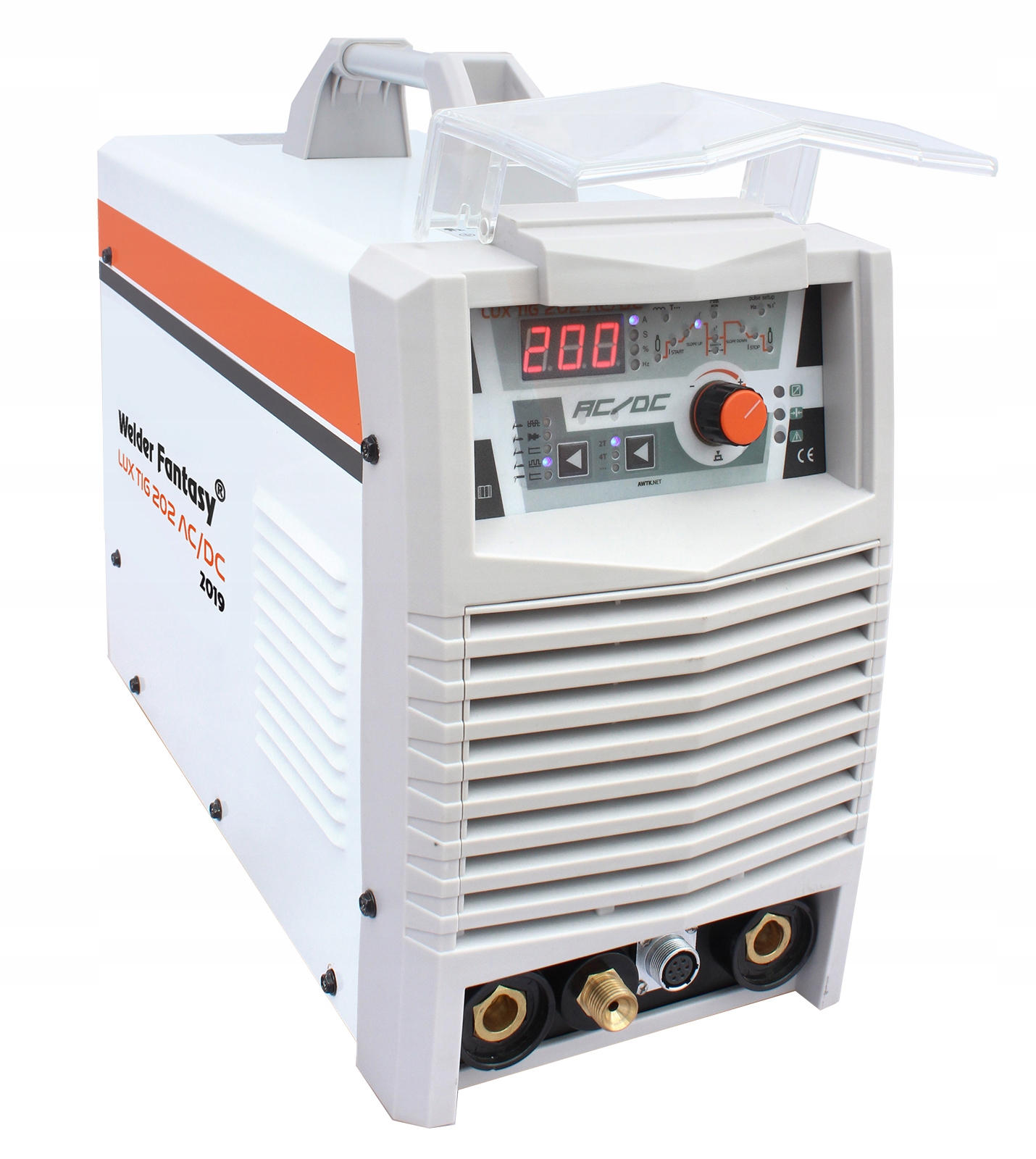

Invertorový zvárací stroj WELDER FANTASY LUX TIG 202 AC/DC MMA PULS SPOT

Welder Fantasy LUX TIG 202 AC/DC sú mikroprocesorové zváracie zdroje založené na technológii IGBT, ktoré sú vhodné na zváranie uhlíkových, nehrdzavejúcich, kyselinovzdorných ocelí, medi, mosadze, horčíka, titánu a všetkých zliatin hliníka. Intuitívny a ľahko použiteľný ovládací panel s farebným displejom umožňuje rýchle nastavenie všetkých dôležitých zváracích parametrov, ktoré sú potrebné na dosiahnutie požadovaného výsledku.

Zváračka umožňuje pracovať v režimoch:

- TIG jednosmerné vysokofrekvenčné zváranie

- TIG jednosmerné vysokofrekvenčné impulzy

- TIG striedavé napätie

- TIG AC HF pulzné zváranie

- TIG SPOT

- MMA (zváranie opláštenou elektródou)

Technické údaje:

• VŠEOBECNÉ PARAMETRE

- napájacie napätie 230 V

- frekvencia prúdu 50/60 Hz

- ochrana 20 A

- príkon TIG 6,2 kVA

- príkon MMA 9,6 kVA

- trieda izolácie F

- stupeň ochrany krytu IP21S

- rozmery 420 × 180 × 360 mm

- hmotnosť 10,5 kg

• Parametre TIG

- voľnobežné napätie 56 V

- rozsah zváracieho prúdu DC 5 - 200 A

- rozsah zváracieho prúdu AC 5 - 200 A

- pracovný cyklus pre teplotu okolia 40 °C 60% 200 A

- pracovný cyklus pri teplote okolia 40 °C 100% 154 A

- rozsah frekvencie prúdu AC 20-250 Hz

- rovnováha AC 20 - 65 %

- štart/koncový plyn v režime AC/DC 0.1 - 10 / 0.5 - 15 r

- počiatočný / koncový prúd v režime DC 5 - 200 A

- počiatočný / koncový prúd v režime AC 5 - 200 A

- DC pulzný základný prúd 20 - 200 A

- AC pulzný základný prúd 20 - 200 A

- frekvencia pulzného prúdu 0,2 - 200 Hz

- pulzná modulácia 1 - 99 %

- čas bodového zvárania 0,5 - 10 s

- funkcia HF oblúka (ionizátor)

• PARAMETER MMA

- rozsah zváracieho prúdu 10 - 160 A

- voľnobežné napätie 60 V

- pracovný cyklus pre teplotu okolia 40 °C 60% 160 A

- pracovný cyklus pri teplote okolia 40 °C 100% 123 A

- priemer zváracej elektródy: 1,6; 2,0; 2,5; 3,2 mm

Vlastnosti zariadenia:

- Kompaktný, kompaktný dizajn

- malé rozmery a nízka hmotnosť

- tranzistory IGBT

- účinnosť 60%

- ľahko použiteľný ovládací panel

- LCD displej zváracích parametrov

- možnosť zvárania metódou TIG DC PULS

- možnosť zvárania metódou TIG AC PULS

- možnosť zvárania metódou MMA

Funkcie zariadenia:

Technologia IGBT - ang. izolovaný bipolárny tranzistor - je moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Kombinuje v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prerušovacím napätím a rýchlosťou prepínania bipolarných tranzistore. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej práce zváracích zariadení.

TIG DC HF - Aby sa úplne eliminovala možnosť kontaminácie zvaru volfrámom, odporúča sa, aby sa elektróda nedotýkala zváraného dielu; na tento účel sa používa bezkontaktné oblúkové zapálenie s využitím vysokofrekvenčných výbojov generovaných ionizátorom zabudovaným do zariadenia.

TIG DC pulzné zváranie - bezkontaktné HF žíhanie pomocou ionizátora v režime TIG DC PULS

TIG AC HF - analógová funkcia umožňujúca zváranie hliníka striedavým prúdom, zapálenie prebieha bezkontaktne prostredníctvom vysokofrekvenčného prúdu generovaného ionizátorom

TIG AC pulzné zváranie - funkcia umožňujúca zváranie hliníkových dielov s malou hrúbkou. Bezkontaktné spájkovanie vďaka použitiu ionizátora.

MMA - metóda, pri ktorej sa používa opláštená elektróda, ktorá pozostáva z kovového jadra pokrytého plášťom. Zvárač podáva elektródu v priebehu jej tavenia do zváraného predmetu tak, aby udržal oblúk konštantnej dĺžky a súčasne posúva jej taviaci sa koniec pozdĺž línie zvárania. Zariadenie umožňuje zváranie so všetkými typmi elektród, napr. zásaditými, celulózovými, rutilovými alebo kyslými.

Bodové zváranie TIG SPOT - zariadenie umožňuje vykonávať pomocné zvarové spoje v režime bodového zvárania časovo obmedzeného v rozsahu 0,5-10 sekúnd.

Výber hrúbky elektródy - prístroj umožňuje výber hrúbky elektródy a tým aj tvar (zaoblenie zaostrenej elektróda pre lepší prenos elektrónov) funkcia určená pre AC prúd.

2T/4T/SPOT - výber režimu prevádzky tlačidla zváracieho úchopového zariadenia v metóde TIG medzi dvojtaktným, štvortaktným, bodovým režimom.

PRE a POST GAS - nastavenie času odtoku plynu pred zapálením oblúka a po zváraní.

Hore a dole - nastavenie stúpania a klesania zváracieho prúdu.

Súprava obsahuje:

- zvárací stroj Welder Fantasy LUX TIG 202 AC/DC

- zvárací držiak TIG typ SRT-17

- hmotnostný držiak 2 m

- držiak elektródy 2 m

- masku a zváracie kladivo s kefou

- spotrebné príslušenstvo

- návod na obsluhu a záručný list
