Plynový rezací stroj SHERMAN SNAIL 2P CUTTER

Výrobca: SHERMAN ║ Rázvor kolies: 160 mm ║ Maximálna rýchlosť rezania: 150-800 mm / min ║ Hrúbka rezu: 6-100 mm

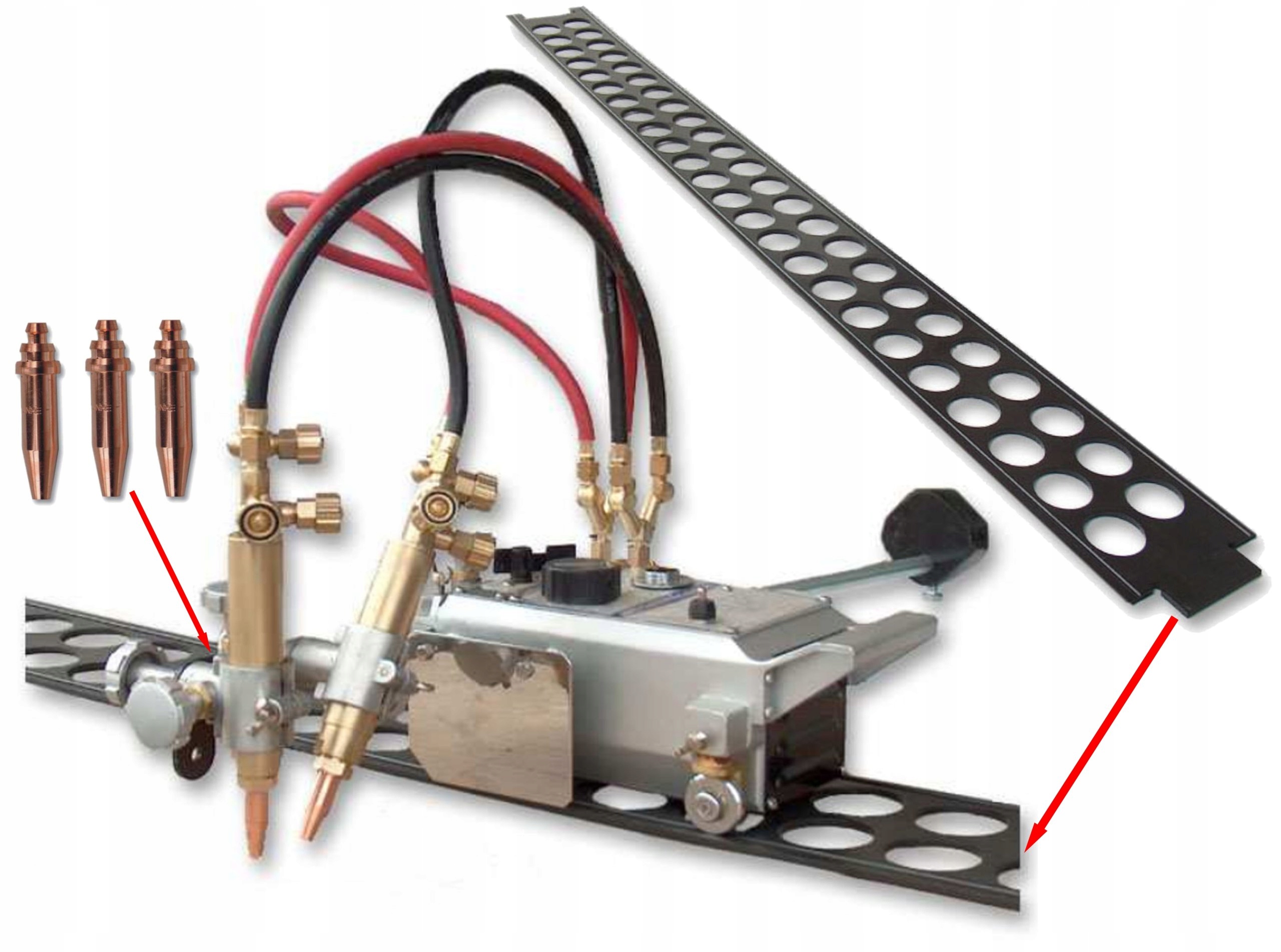

Poloautomatický rezač koľajníc SNAIL 2P - osvedčený a bezporuchový model

SNAIL 2P s dvoma horákmi a plynule riadeným elektrickým pohonom je určená na rezanie kyslíkom pásov a kolies z plechov vyrobených z konštrukčných uhlíkových a nízkolegovaných ocelí s hrúbkou 5 – 100 mm pod uhlom 0°- 45°.

VÝHODY ZARIADENIA:

• Rezačka umožňuje vyrezávanie kruhov
• Horák spolupracuje s blokovými tryskami typu PNME a ANME kompatibilnými s tryskou firmy BOC
• Vodiaca lišta s dĺžkou 1,8 m
• Bezsáčkový kyslíkovo-plynový horák

Vďaka použitiu bezdušového horáka je možné použiť acetylénové alebo propánové trysky v závislosti od použitého horľavého plynu.

Základným prvkom rezačky je Vozík s pohonnou jednotkou a reguláciou rýchlosti pojazdu, ku ktorému je pripevnená bočná vodiaca lišta, rozdeľovač plynu, tepelný štít a podpora horáka. Elektromotor a prevodovkaElektronický systém plynulého nastavovania a stabilizácie rýchlosti posuvu zabezpečuje vysokú odolnosť voči zmenám zaťaženia, teploty a napájacieho napätia.

Rezák je vybavený dvoma Bezsuché kyslíkovo-plynové horáky. Horľavým plynom je v závislosti od použitej dýzy acetylén alebo propán. bloková tryskaKyslík, ktorý vstupuje do horáka cez ohrevný ventil, je privádzaný do blokovej dýzy a cez otvory vstupuje na zmiešavaciu komoru. Druhým ventilom je privádzaný horľavý plyn, ktorý tiež vstupuje v zmiešavacej komore. Po zmiešaní s kyslíkom sa vytvára horľavá zmes.

Zmes prúdi na výstup tryskySamostatným kanálom sa do výstupu rezacej dýzy privádza rezací kyslík, ktorý vyteká vo forme valcového sústredného prúdu s ohrievacím plameňom.

Nástroj na rezanie umožňuje Vyrezávanie kruhov Na vyrezanie kruhu pripevnite kruh na rezačku ako je znázornené na obrázku a otočné kolieska nastavte pod správnym uhlom v závislosti od priemeru rezaného kruhu.

Na obrázku je zobrazené použitie kruhového tvaru vo verzii SNAIL 1P

KONŠTRUKCIA RECZAČKY - náhľadová fotografia verzie 1P

1. Prepínač smeru jazdy
2. Ovládač regulácie rýchlosti
3. Tlačidlo nastavenia kyslíka
4. Nastaviteľná výška horáka
5. Nastaviteľný gombík nastavenia sklonu horáka
6. Spínač spojky
7. Plynové prípojky
8. Zásuvka napájacieho kábla
9. Knob nastavenia kyslíka
10. Tlačidlo nastavenia horľavého plynu
11. Otočný gombík na nastavenie výstupu horáka

Technická špecifikácia

• MASA 13 kg
• Celkové rozmery 350 × 140 × 175 mm
• Rozchod kolies 160 mm
• Maximálna rýchlosť rezania 150-800 mm / min
• Hrúbka rezu 5-100 mm
• Stupeň ochrany častí pod napätím IP2X

KÚPTE SI U NÁS

Sada obsahuje:

• Koľajová píla SNAIL 2P - 1ks.
• vozík 1 ks.
• Držiak horáka 1 ks.
• Ozubené vedenia 1 ks.
• Horák 1 ks.
• Držiak rozdeľovača plynu
• Rozdeľovač plynov 1 ks.
• Hadicová súprava 600 mm 1 ks.
• Hadicová súprava 800 mm 1 ks.
• Vyvažovacie závažie 1 ks.
• Napájací kábel 1 ks.
• Acetylénová tryska #1 (1-5 mm) 1 ks.
• Acetylénová tryska1 ks.
• Acetylénová tryska 1 ks.
• Pojazdná koľajnica 1,8m 1 ks.
• Zástrčky horáka 1 ks.
• Montážny kľúč 2 ks.
• Návod na obsluhu a záručný list
