Przecinarka szynowa gazowa SHERMAN SNAIL 1P CUTTER

Producent: SHERMAN ║ Rozstaw kół: 160 mm ║ Prędkość cięcia: 150-800mm/min ║ Grubość cięcia: 6-100mm

Półautomatyczna przecinarka szynowa SNAIL 1P - sprawdzony i bezawaryjny model

SNAIL 1P z jednym palnikiem i płynnie sterowanym napędem elektrycznym przeznaczona jest do cięcia tlenem pasów oraz kół z blach wykonanych z konstrukcyjnych stali węglowych i niskostopowych o grubości 5 – 100 mm pod kątem 0°-45°.

ZALETY URZĄDZENIA:

• Przecinarka umożliwia wycinanie okręgów
• Palnik współpracuje z dyszami blokowymi typu PNME oraz ANME kompatybilnymi z dyszami firmy BOC
• Prowadnica szynowa o długości 1,8m
• Bezsmoczkowy palnik tlenowo – gazowy

Dzięki zastosowaniu palnika bezsmoczkowego, można użyć dysz acetylenowych lub propanowych, w zależności od stosowanego gazu palnego.

Przecinarka wyposażona jest w bezsmoczkowy palnik tlenowo – gazowy. Gazem palnym w zależności od zastosowanej dyszy jest acetylen lub propan. W palnikach bezsmoczkowych mieszanie gazu palnego z tlenem odbywa się w dyszy blokowej. Wpływający do palnika tlen poprzez zawór podgrzewający doprowadzony jest do dyszy blokowej i przez otwory wpływa do komory mieszania. Drugim zaworem doprowadzony jest gaz palny, który również wpływa do komory mieszania. Po wymieszaniu się z tlenem powstaje mieszanka palna.

Mieszanka dopływa do wylotu dyszy, gdzie spala się dając płomień o wysokiej temperaturze. Oddzielnym kanałem do wylotu dyszy tnącej doprowadzony jest tlen tnący, który wypływa w formie cylindrycznego strumienia współcentrycznego z płomieniem podgrzewającym.

Przecinarka umożliwia wycinanie okręgów przy pomocy cyrkla (wyposażenie dodatkowe). W celu wycięcia okręgu należy zamocować cyrkiel do przecinarki jak na rysunku i ustawić koła skrętne pod odpowiednim kątem w zależności od średnicy ciętego okręgu.

BUDOWA PRZECINARKI

1. Przełącznik kierunku jazdy
2. Pokrętło regulacji prędkości
3. Pokrętło regulacji tlenu tnącego
4. Pokrętło regulacji wysokości palnika
5. Pokrętło regulacji pochylenia palnika
6. Przełącznik sprzęgła
7. Przyłącza gazowe
8. Gniazdo przewodu zasilającego
9. Pokrętło regulacji tlenu
10. Pokrętło regulacji gazu palnego
11. Pokrętło regulacji wysunięcia palnika

SPECYFIKACJA TECHNICZNA

• Masa: 13 kg
• Wymiary gabarytowe: 350x140x175 mm
• Rozstaw kół: 160 mm
• Prędkość cięcia: 150-800mm/min
• Grubość cięcia: 6-100mm
• Stopień ochrony części pod napięciem: IP2X

KUPUJĄC U NAS OTRZYMUJESZ

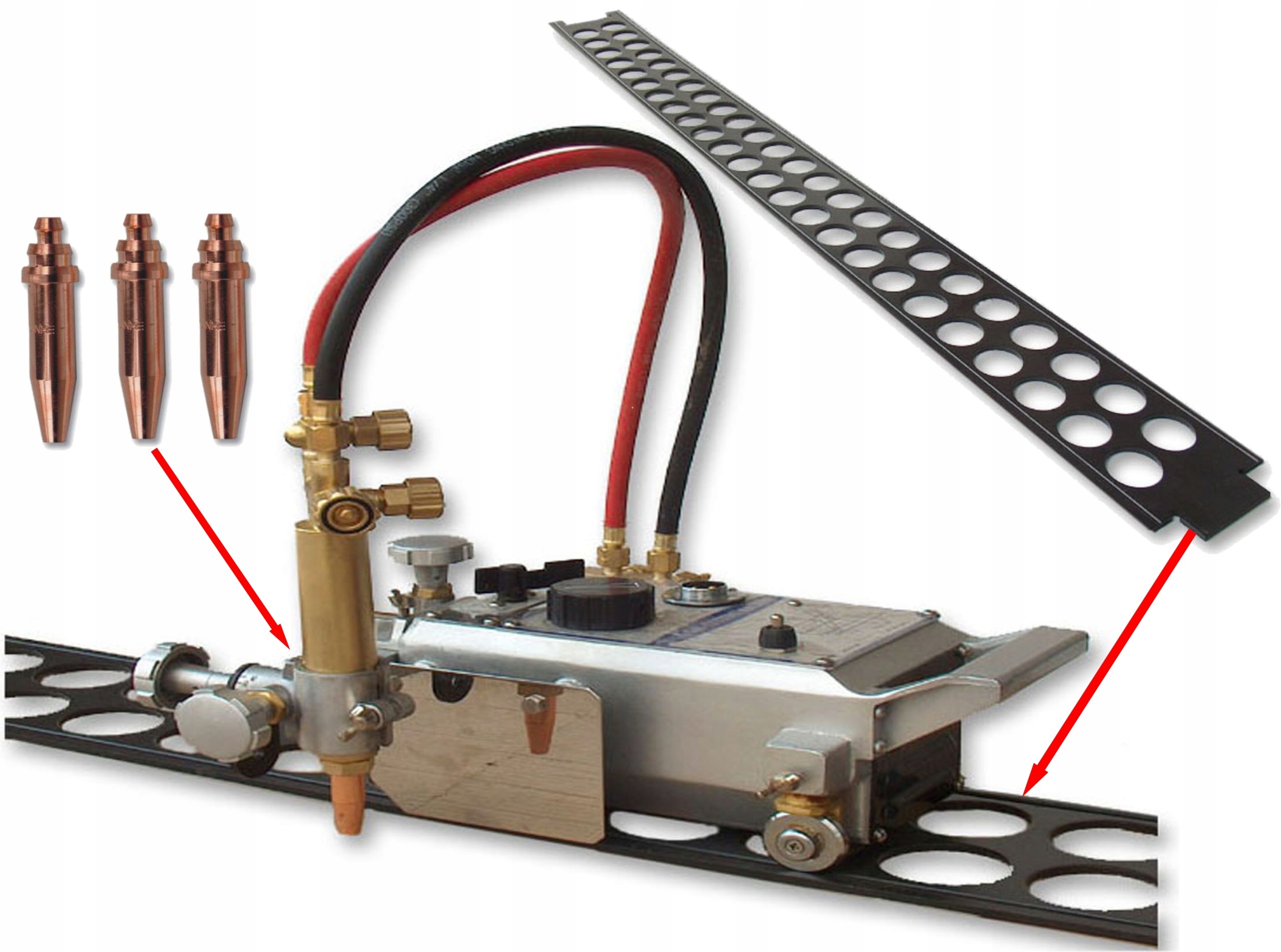

ZESTAW ZAWIERA:

• Przecinarka szynowa SNAIL 1P - 1szt.
• Wózek 1 szt.
• Suport palnika 1 szt.
• Prowadnica zębata 1 szt.
• Palnik 1 szt.
• Rozdzielacz gazów 1 szt.
• Zespół węży 600 mm 1 szt.
• Przewód zasilający 1 szt.
• Dysza acetylenowa #1(1-5mm) 1 szt.
• Dysza acetylenowa #2(5-10mm) 1 szt.
• Dysza acetylenowa #3(10-30mm) 1 szt.
• Szyna jezdna 1,8m 1 szt.
• Przetyczki palnika 1 kpl.
• Klucz montażowy 2 szt.
• Instrukcja obsługi i karta gwarancyjna
